6-252
Bosch Rexroth AG | Electric Drives and Controls
Tutorium
Vergleiche:
LM-Bit im KBS
LM-Bit im KBL
Zustand von LM-Bit im KBS
invertieren
( 0 zu 1 / 1 zu 0)
Timer starten
kungsvoll erwiesen hat.
Immer wenn die Steuerung wissen will, ob die Verbindung noch
besteht, schreibt sie in das Bit 3 des Koordinierungs-Byte Schreiben
eine logische 1, später eine logische 0.
Das Bediengerät überwacht ständig den Lebensmerker im Koordinie-
rungs-Byte Schreiben und vergleicht ihn mit dem Zustand des Lebens-
merkers im Koordinierungs-Byte Lesen. Sobald eine Differenz auftritt,
kopiert das Bediengerät das Bit 3 aus dem Koordinierungs-Byte
Schreiben in das Koordinierungs-Byte Lesen.
Die Steuerung hat nun die Aufgabe, innerhalb einer Timeoutzeit eben-
falls zu kontrollieren, ob beide Zustände gleich sind.
Start
SPS
Nein
=
Ja
SPS
Bediengerät
Pollbereich einlesen
LM-Bit in KBL kopieren.
SPS
ENDE
Nein

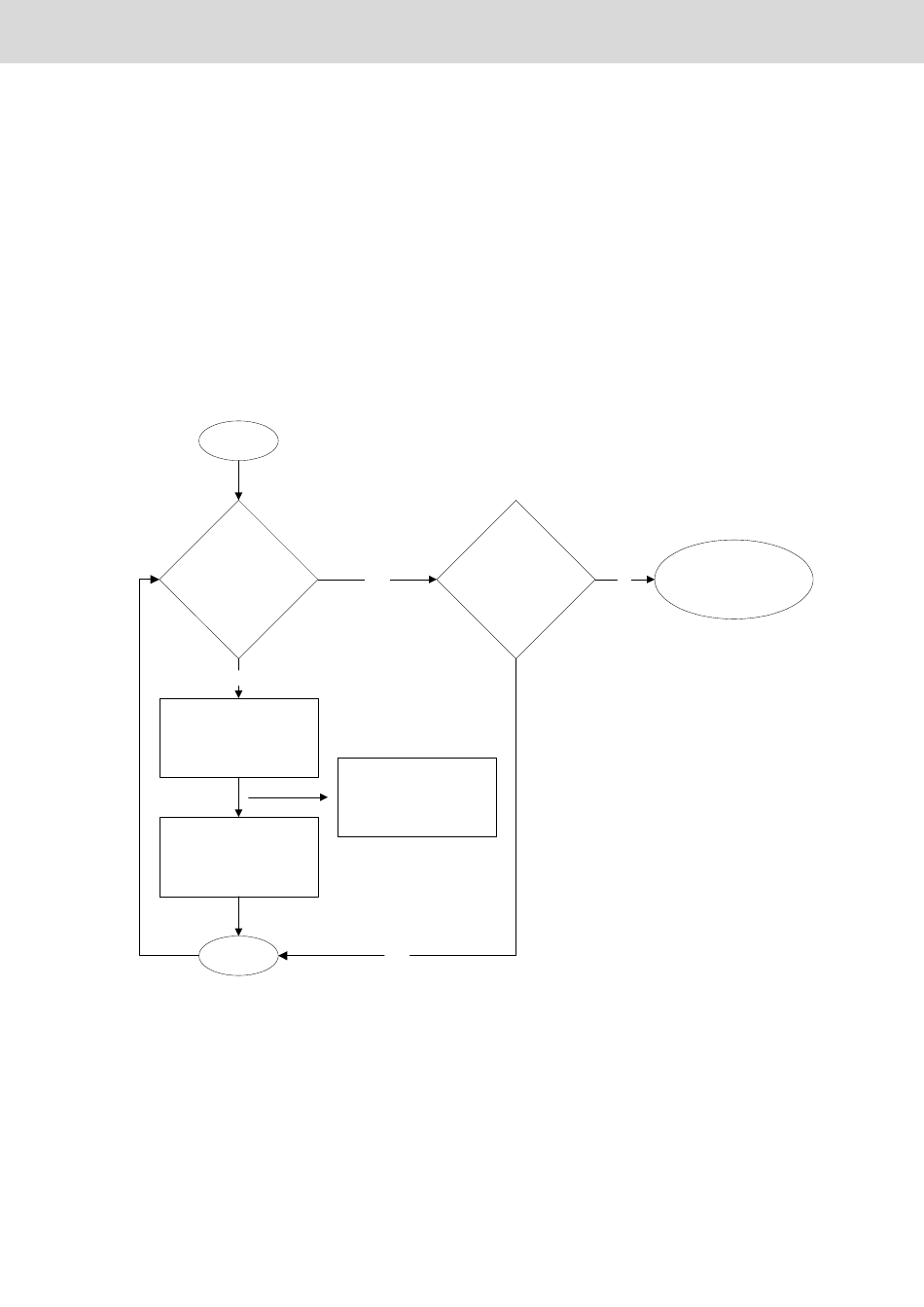

Abb. 6-115: Überwachung des Lebensmerkers
Für die Überwachung des Lebensmerkers müssen Sie folgende Ein-
stellungen machen.
Systemparameter, Pollbereich:
• Eine Variable für das Koordinierungs-Byte Schreiben (KBS) anlegen.
• Eine praxisgerechte Pollzeit eingeben.
Rexroth VCP-Bedienkonzept | R911310665 / 02
SPS
Timer abgelaufen?
und
Ja
Kommunikationsfehler
