Tutorium
Position + Ausdehnung:
Geben Sie die Position und die Ausdehnung (Höhe und Breite) der
Schaltfläche in Pixeln ein.

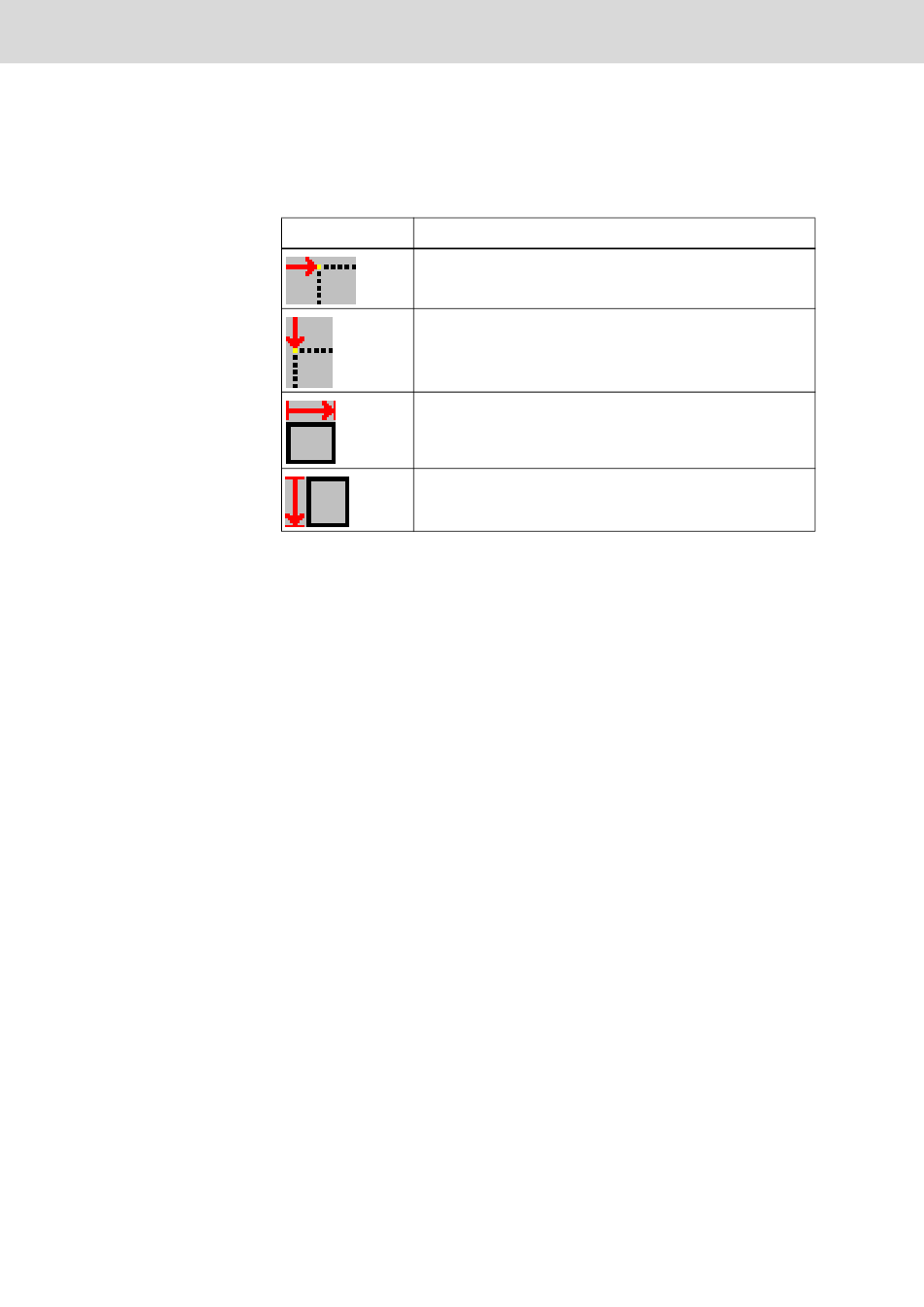

Symbol Bedeutung
Entfernung vom linken Rand
Entfernung vom oberen Rand
Breite der Schaltfläche
Höhe der Schaltfläche
Abb. 6-33: Position + Ausdehnung von einer Schaltfläche
Ruhezustand:
Wählen Sie die Farben für die Vordergrund- und Hintergrundelemente
der ungedrückten Schaltfläche.
Wählen Sie den Rahmen, der um die Schaltfläche herum erscheinen
soll, in der gleichen Weise aus.
Wenn Sie keinen Rahmen auswählen können, fehlt Ihnen eine Rah-
mengrafik. In diesem Fall können Sie sich eine Rahmengrafik von der
Projektiersoftware-CD kopieren oder selbst eine Bitmap erstellen.
Drückzustand:
Wählen Sie die Farben für die Vordergrund- und Hintergrundelemente
der gedrückten Schaltfläche. Gehen Sie in der gleichen Weise vor, wie
es für den Ruhezustand beschrieben ist.
Schaltflächenhintergrund:
Markieren Sie das Kontrollkästchen transparent, um die Schaltfläche
transparent darzustellen. Sie können nur Schaltflächen mit der Funk-
tion Editor transparent darstellen lassen. Dadurch haben Sie die Mög-
lichkeit, ein Hintergrundbild durchscheinen zu lassen.
Signalton:
Wählen Sie aus, bei welcher Aktion, bzw. bei welchem Zustand ein
Signalton ertönen soll.
Geben Sie zusätzlich die Länge für den Signalton ein. Schreiben Sie
