R911310665 / 02 | Rexroth VCP-Bedienkonzept
Schirmung von D-SUB-Steckverbindungen
8
Schirmung von D-SUB-Steckverbindungen
Electric Drives and Controls | Bosch Rexroth AG
Die D-SUB-Steckverbindungen müssen folgendermaßen geschirmt
werden:

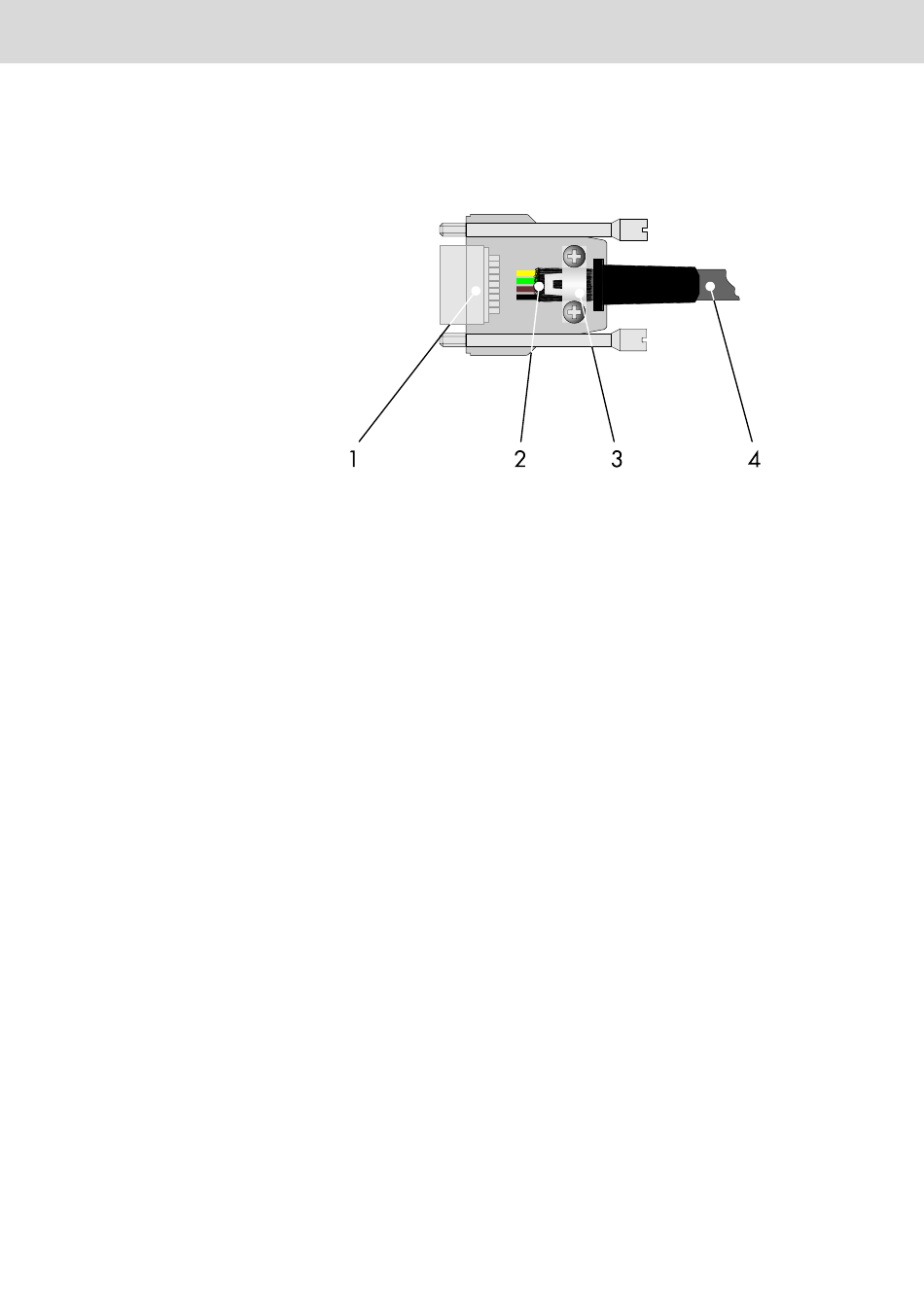

Abb. 8-1: Schirmung von D-SUB-Steckverbindungen
1 D-SUB-Steckverbinder
2 Schirm
3 Kabelschelle
4 Kabel
Der Schirm muss flächig über den Kabelmantel zurückgeschlagen wer-
den.
Durch die Befestigung mit der Kabelschelle muss gleichzeitig ein groß-
flächiger Kontakt vom Schirm zum Gehäuse entstehen und eine aus-
reichende Zugentlastung gewährleistet werden.
8-1
