6.3.5
Schaltflächen
6.3.5.1 Inhalt von Schaltflächen

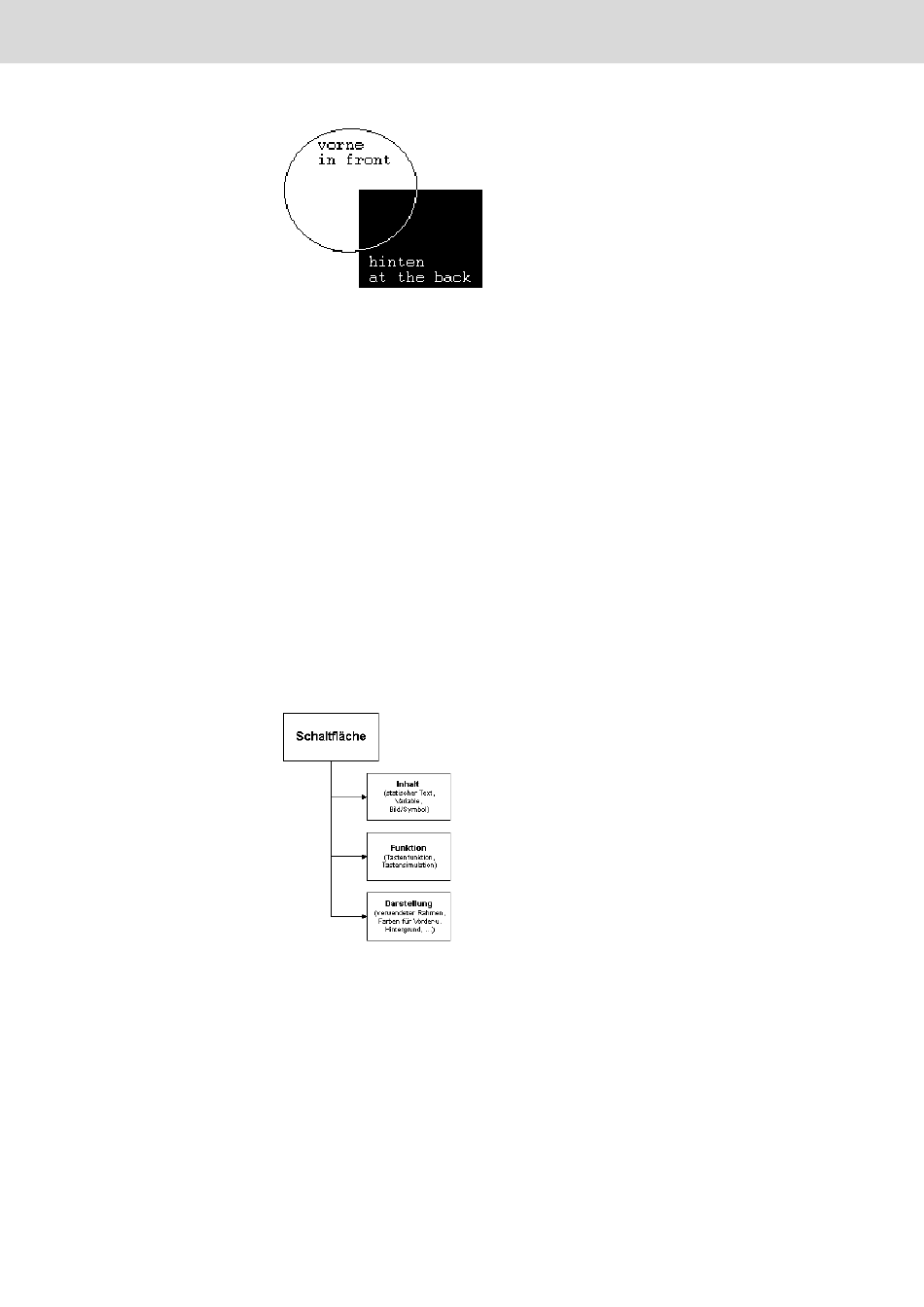

Abb. 6-30: Hintergrundgrafik, XOR-verknüpft
Die Layernummer entscheidet darüber, welche Grafik andere Grafiken
überlagern kann. Die Grafik mit der niedrigsten Layernummer ist im
Vordergrund und wird mit der Grafik mit der nächst höheren Layernum-
mer verknüpft. Die Verknüpfung wird immer nach der Einstellung von
der Hintergrundgrafik mit der geringeren Layernummer erstellt.
Schaltflächen sind grafisch dargestellte Flächen, die eine hinterlegte
Funktion besitzen. Bei Berührung der Schaltfläche können Sie entspre-
chend vordefinierte Funktionen aktivieren. Dies funktioniert nur bei
Bediengeräten mit Touchscreen. Bei Bediengeräten mit vollgrafischem
Display dienen Schaltflächen nur der Anzeige von Grafiken, Variablen
oder Texten.
Eine Schaltfläche kann primär in folgende Aspekte untergliedert wer-
den:
Abb. 6-31: Schaltfläche
Der Schaltflächeninhalt, die Funktionalität und die Darstellung (Rah-
men, sonstige Attribute) sind in erster Linie unabhängig voneinander
projektierbar.
Eine Schaltfläche kann als Inhalt einen statischen Text, ein Textfeld,
eine Variable, eine Grafik/Symbole oder gar keinen Inhalt aufweisen.
