7-56
Bosch Rexroth AG | Electric Drives and Controls
DeviceNet
Parameter
Kontaktwiderstand
Umgebungsbedingungen
Wasserbeständigkeit
Ölbeständigkeit
Umgebungstemperatur
Betrieb
Umgebungstemperatur
Lagerung

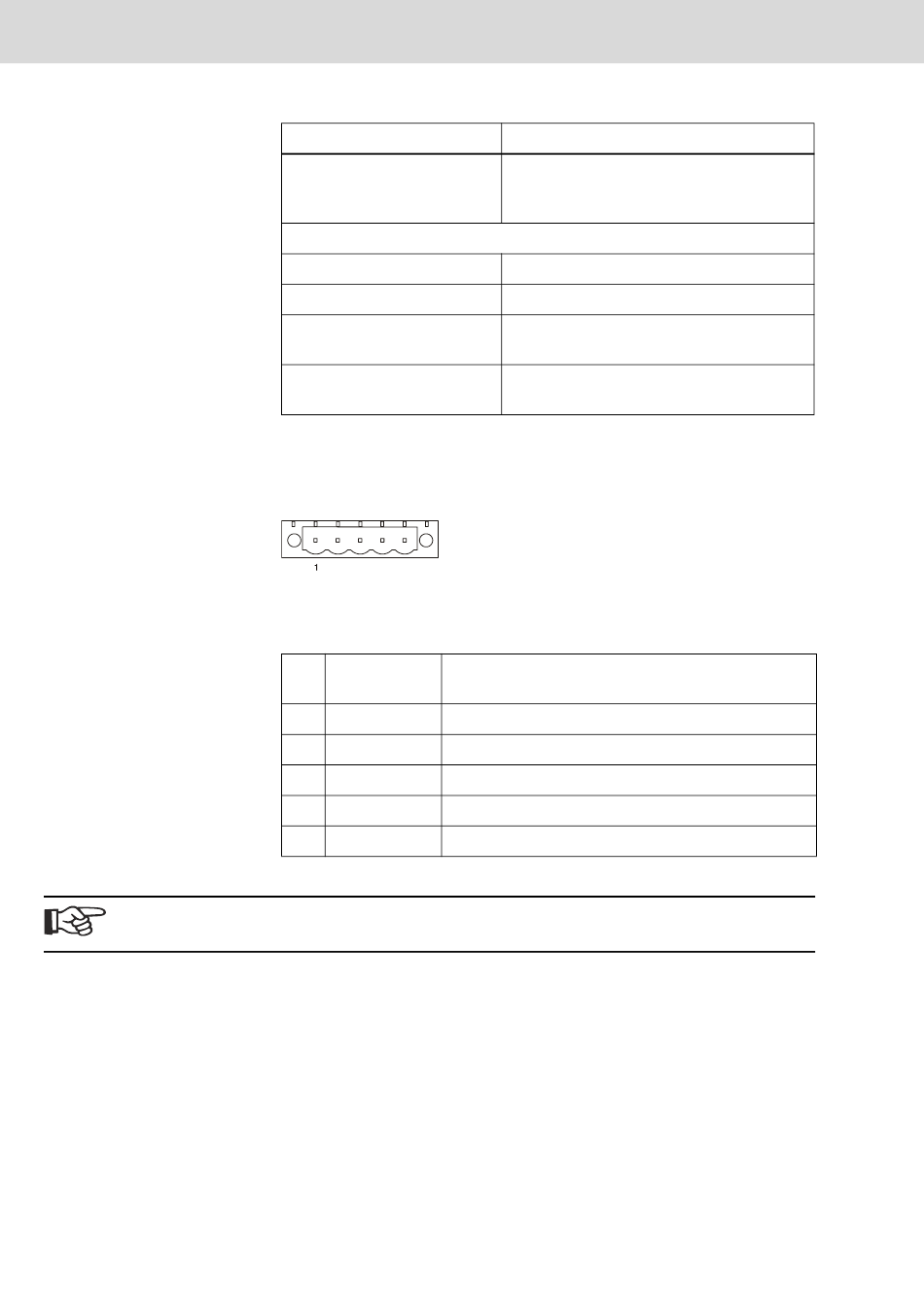

Abb. 7-95: DeviceNet Steckverbinder-Profil, 5-polige Stiftleiste
Steckerbelegung
Abb. 7-96: 5-poliger Steckverbinder
Steckverbinder im Kleinbedienterminal: 5-polige Stiftleiste.
Pin Bezeich-
Funktion
nung
1
nc
Nicht verbunden
2
CAN_L
CAN_L Busleitung (Dominant LOW)
3
Drain
Schirm
4
CAN_H
CAN_H Busleitung (Dominant HIGH)
5
nc
Nicht verbunden
Abb. 7-97: Steckerbelegung der DeviceNet Schnittstelle
Zum Anschließen verwenden Sie einen 5-poligen Steckverbinder mit
vergoldeten Kontakten und Abdeckhaube.
Rexroth VCP-Bedienkonzept | R911310665 / 02
Spezifikation
Nominal = <1 mOhm
Maximum = 5 mOhm über die gesamte
Lebensdauer
keine
keine
–40 °C bis +70 °C volle Leistung mit li-
nearer Abnahme bis 0 A bei 80 °C
–40 °C bis +85 °C
