Schaltungsbeispiele; Schaltungsbeispiel: 8-Polig, Sicherheitsschaltgerät Rly3-Ossd1 - SICK deTec4 Ex Betriebsanleitung

4.4.6

Schaltungsbeispiele

8-polig, Sicherheitsschaltgerät RLY3-OSSD1
+24 V DC
F0
1
n.c.
2
+24 V DC
3
n.c
4
n.c.
5
In 2
6
In 1
7
0 V DC
8
MFP 1
0 V DC
3) PELV

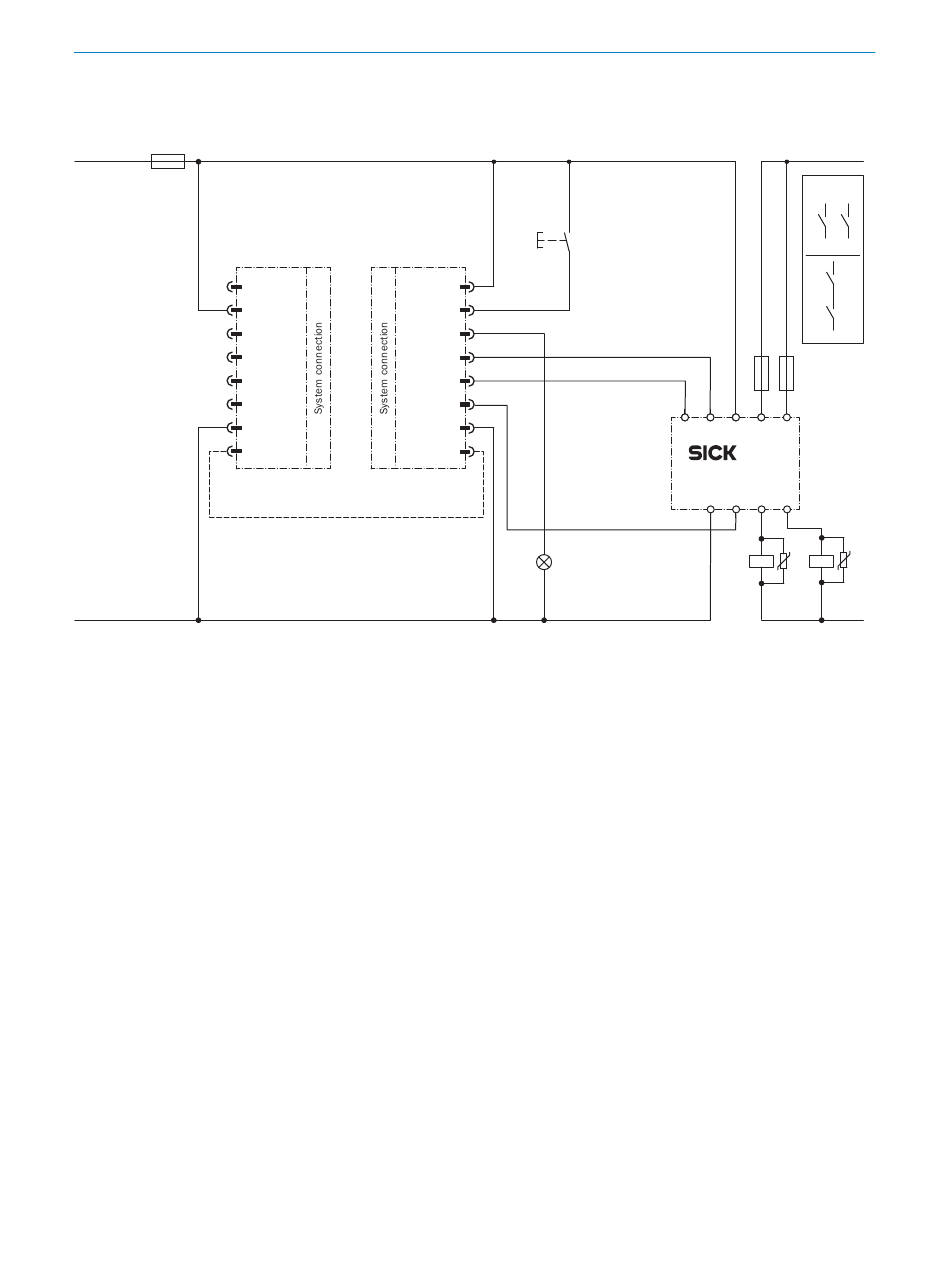

Abbildung 24: Schaltungsbeispiel: 8-polig, Sicherheitsschaltgerät RLY3-OSSD1
8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
s r
+24 V DC
RES
ADO
OSSD 1
OSSD 2
EDM
0 V DC
MFP 1
deTec4 SP1
2)
1) Ausgangskreise. Diese Kontakte müssen in die Steuerung so eingebunden werden, dass
bei geöffnetem Ausgangskreis der Gefahr bringende Zustand aufgehoben wird. Bei den
Kategorien 4 und 3 muss diese Einbindung zweikanalig (x-, y-Pfade) erfolgen. Das einka‐
nalige Einfügen in die Steuerung (z-Pfad) ist nur bei einkanaliger Steuerung und unter
Berücksichtigung der Risikoanalyse möglich.
2) Für eine beidseitige Statusanzeige müssen die Anschlüsse MFP 1 von Sender und Emp‐
fänger im Schaltschrank miteinander verbunden werden (optional)
3) Sichere Schutzkleinspannung SELV/PELV.
• Aufgabe
Anbindung eines Sicherheitslichtvorhangs deTec4 Ex an ein Sicherheitsschaltge‐
rät RLY3-OSSD1. Betriebsart: mit Wiederanlaufsperre, Schützkontrolle (EDM) und
Meldeausgang.
•
Wirkungsweise
Bei freiem Schutzfeld und fehlerfreier Ruhelage des RLY3-OSSD1 blinken die
Feldanzeige und die Lampe H2. Das System ist einschaltbereit. Durch Betätigen
von S1 (Taste wird betätigt und losgelassen) wird das System freigegeben. Die
Ausgänge OSSD 1 und OSSD 2 führen Spannung, das RLY3-OSSD1 wird einge‐
schaltet. Bei einer Unterbrechung des Schutzfelds schalten die Ausgänge OSSD 1
und OSSD 2 das RLY3-OSSD1 ab.
• Fehlerbetrachtung
Querschlüsse und Kurzschlüsse der OSSDs werden erkannt und führen zum Ver‐
riegelungszustand (Lockout). Das Fehlverhalten des RLY3-OSSD1 wird erkannt. Die
Abschaltfunktion bleibt erhalten. Die Manipulation (z. B. Festklemmen) der Taste
S1 verhindert die Freigabe der Ausgangsstromkreise.
S1
2
1
3
5
6
4
7
8
H1
B E T R I E B S A N L E I T U N G | deTec4 Ex
PROJEKTIERUNG
L+
1)
x y
k1 k2
x y
z
k1
k2
z
F2 F1
I1 I2 31 23 13
RLY3-OSSD1
A2 32 24 14
K2 K1
L–
E324548/00/2021-09-29
37
4
