KRAUSE ClimTec Bedienungsanleitung Seite 10

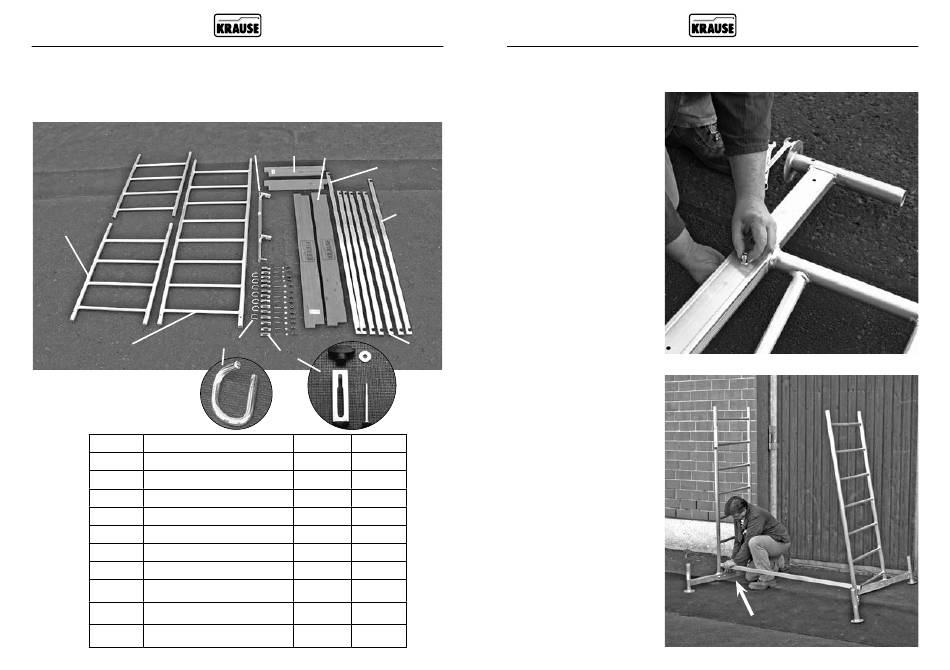

4.3 Grundgerüst mit erster Aufstockung
Für ein Gerüst mit erster Aufstockung werden die Teile aus dem vorhergehend be-
schriebenen Grundgerüst (Artikel Nummer 710116 / 600004) und zusätzlich die Teile
für die Aufstockung (Artikel Nummer 710130 / 600011) benötigt. Das Paket für die
1. Aufstockung (Artikel Nummer 710130 / 600011) besteht aus folgenden Teilen:
2
1
x7
Pos. Bezeichnung
1 Vertikalrahmen 2,00 x 0,65 m
2 Vertikalrahmen 1,00 x 0,65 m
3 Stabilisierungsset
4 Querbord
5 Längsbord
6 Diagonalstrebe, ca. 1,89 m
7 Geländerdiagonale ca. 1,77 m
8 Geländerstrebe, ca. 1,59 m
9 Sicherungsset M5 x 65 mm
10 Fallstecker, Ø 8 mm
15
Grundgerüst mit erster Aufstockung
3
4
5
6
10
9
x16
Artikel-Nr. Stück
715012 1
715029 2
714305 1
713506 2
713001 2
712707 1
712813 1
712806 5
718860 16
714411 7
Montageschritte zum Aufbau des Grundgerüstes
mit erster Aufstockung
7
Schritt 1
Führen Sie die Traversen in die
Grundrahmen ein und sichern
Sie die Traversen mit je 2
Schraubensätzen (718891).
Der max. Ausschub der
Traverse beträgt ca. 350 mm.
8
Schritt 2
Verbinden Sie die beiden
Grundrahmen mit 2
Geländerstreben.
M 5 x 65 mm
Grundgerüst mit erster Aufstockung
16
