Aufbau- und Verwendungsanleitung
DE
Felépítési és használati útmutató
HU
Инструкция по монтажу и применению
RU
PL
Version 1.0 © 2019 KRAUSE-Werk

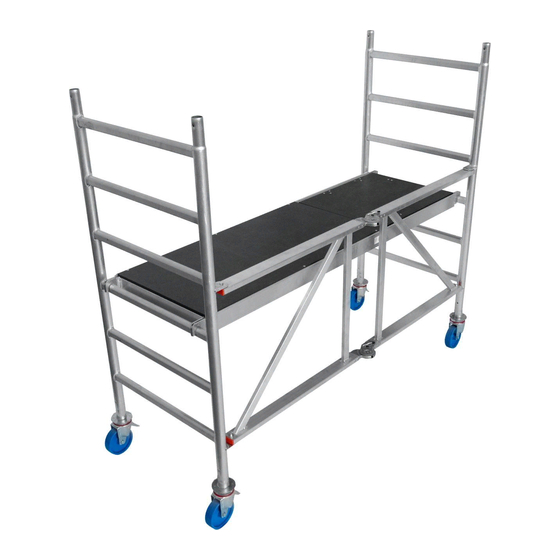

STABILO FaltGerüst
DE
STABILO Folding Scaffold
GB
STABILO Összecsukható állvány
HU
STABILO Rusztowanie składane
PL
STABILO Складные подмости
RU
www.krause-systems.com
Assembly instruction
GB
Instrukcja montażu i użytkowania
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KRAUSE STABILO
Inhaltszusammenfassung für KRAUSE STABILO
- Seite 1 All manuals and user guides at all-guides.com Aufbau- und Verwendungsanleitung Assembly instruction Felépítési és használati útmutató Instrukcja montażu i użytkowania Инструкция по монтажу и применению Version 1.0 © 2019 KRAUSE-Werk STABILO FaltGerüst STABILO Folding Scaffold STABILO Összecsukható állvány STABILO Rusztowanie składane STABILO Складные подмости...
-
Seite 2: Inhaltsverzeichnis
Es sind nur Originalbauteile nach Herstellerangaben zu verwenden. d) Die Fläche, auf der das STABILO Faltgerüst aufgebaut wird, muss dessen Gewicht aufnehmen können. e) Vor der Nutzung ist zu überprüfen, ob das STABILO Faltgerüst nach den Angaben dieser Gebrauchsanweisung ordnungsgemäß und vollständig errichtet wurde und senkrecht steht. -
Seite 3: Teileübersicht
All manuals and user guides at all-guides.com 2. Das STABILO Faltgerüst (Art.-Nr. 720009) besteht aus: Pos. Bezeichnung Art.-Nr. Anzahl Belagbühne mit Luke 701213 Vertikalrahmen STABILO Falteinheit rechts Vertikalrahmen STABILO Falteinheit links 720016 Faltgerüstrahmen STABILO Zubehör zu 720009 214638 Fußplatte 914026... -
Seite 4: Maximale Einhängehöhe Der Belagbühne
All manuals and user guides at all-guides.com 3. Maximale Einhängehöhe der Belagbühne Die Belagbühne darf auf maximal 1,00 m Höhe eingehängt werden! Auf alle tieferen Sprossen darf die Belagbühne eingehängt werden. 4. Vorbereitung 4.1 Montage des Faltrahmens Erforderliches Werkzeug: 2 Stück Ring- oder Gabelschlüssel 13 mm. -
Seite 5: Aufbau Stabilo Faltgerüst
All manuals and user guides at all-guides.com 5. Aufbau STABILO Faltgerüst Entfalten des Faltrahmens Entfalten Sie den Rahmen bis zum hörbaren Einrasten der Gelenke. Detail Gelenk klick! Belagbühne einhängen 1. Hängen Sie die Belagbühne in die maximal dritten Sprossen von unten. -
Seite 6: Verfahren Des Gerüstes
Knochenbrüche oder Genickbruch wären die Folgen. 1. Alle Personen verlassen das Gerüst. 2. Lösen Sie alle vier Bremsen indem Sie die Bremshebel mit dem Schuh nach oben drücken. Nun kann das Stabilo Faltgerüst verschoben werden. Bremsen arretieren bevor das Gerüst erneut bestiegen wird. -
Seite 7: Demontage
3. Entriegeln Sie die Fixierung des Faltrahmens durch das Umlegen beider Sperrhebel bis zum hörbaren Einrasten. 4. Klappen Sie den Faltrahmen zusammen. Die Fahrrollen und Fußplatten können im Faltrahmen verbleiben. Sie können das Stabilo Faltgerüst nun transportieren. 8. Technische Daten: Art.-Nr.: 720009 Max. Standhöhe: ca. -
Seite 8: General Instructions
It is not permitted to jump on the platform. The maximum loading capacity is 240 kg. k) It is no allowed to connect more than one STABILO Folding Scaffold so it would be- come a planar formation or a supporting frame... -
Seite 9: Summary Of Parts
All manuals and user guides at all-guides.com 2. The STABILO Folding Scaffold (Art.-No. 720009) consists of: Pos. Bezeichnung Art.-Nr. Anzahl Platform with hatch 701213 Vertical Frame STABILO Folding Unit right Vertical Frame STABILO Folding Unit left 720016 Folding Unit Accessory for Article No. 720009... -
Seite 10: Maximum Height To Hook Platform In
3. Maximum height to hook platform in The maximum height to hook platform in is 1,00m! It can be hooked in on all rungs up to this height 4. Preparation STABILO Folding Scaffold 4.1 Assembly of Folding Unit Necessary tools: 2 ring or open end spaners 13 mm. -
Seite 11: Assembly Of Stabilo Folding Scaffold
All manuals and user guides at all-guides.com 5. Assembly of STABILO Folding Scaffold Unfolding and placing the frame in a secure and level position Unfold the frame until the hinges have audible snaped-in. Details hinge klick! Hook platform in 1. Hook the platform in at a maximum of the third rung form the bottom. -
Seite 12: Moving The Scaffold Away
1. All people have to leave the scaffold. 2. Unlock all four brakes by pushing up the brake handle by your shoes. Now the STABILO Folding Scaffold can be moved. Before reentering the scaffold, the brakes have to be arrested again. -
Seite 13: Disassembly Of Scaffold
3. Release the fixation of the folding unit by reversing both locking levers until it audibly snaped-in. 4. Fold down the folding unit. The castors and the footplates can remain in the folding frame. You can now transport the STABILO Folding Scaffold. 8. Technical data: Art.-No.: 720009 Max. -
Seite 14: Általános Útmutató
Hibás alkatrészek használata nem megengedett. c) Csak a gyártó által jóváhagyott alkatrészek használata megengedett. d) A felületnek, amelyre a STABILO állványt felállítják, el kell bírnia a szerkezet súlyát. e) Használat előtt kérjük, ellenőrizze, hogy a STABILO állvány a jelen használati útmu- tató... -
Seite 15: Az Elemek Áttekintése
Megnevezés Cikkszám Mennyiség Járólap átjáróval 701213 STABILO összecsukó egység függőleges kerete, jobb STABILO összecsukó egység függőleges kerete, bal 720016 A STABILO összecsukható állvány csuklóval ellátott kerete 214638 T artozék a 720009 cikkszámú termékhez 914026 T alplemez Kerekek 125 mm 714107... -
Seite 16: A Járólapok Maximális Felhelyezési Magassága
All manuals and user guides at all-guides.com 3. A járólapok maximális felhelyezési magassága A járólapot maximum 1,00 m magasságban lehet felhelyezni! A járólap minden ennél alacsonyabb fokra felhelyezhető. 4. Előkészítés 4.1 Az összecsukható keret összeszerelése Szükséges szerszámok: 2 db 13 mm-es csillag- vagy villáskulcs. -
Seite 17: A Stabilo Összecsukható Állvány Felépítése
All manuals and user guides at all-guides.com 5. A STABILO összecsukható állvány felépítése Az összecsukható keret kihajtása és vízszintesbe állítása Hajtsa ki a vázat, amíg meg nem hallja a csuklós elem kattanását. Csukló részletei katt! A járólap felfüggesztése 1. A járólapot alulról maximum a harmadik fokra szabad felfüggeszteni. -
Seite 18: Az Állvány Mozgatása
1. Mindenki hagyja el az állványt. 2. Mind a négy fékkart oldja ki oly módon, hogy azokat a cipője orrával felfelé emeli. Most már elmozdíthatja a Stabilo összecsukható állványt. Rögzítse a kerekeket a fékekkel, mielőtt újra használná az állványt. -
Seite 19: Az Állvány Lebontása
3. Oldja fel az összecsukható váz rögzítő elemeit a záró reteszek elmozdításával, amíg kattanó hangot nem hall. 4. Csukja össze az összecsukható állványt. A kerekeket és a talplemezeket nem szükséges eltávolítani az összecsukható állványról. Most már szállítható a Stabilo összecsukható állvány. 8. Műszaki adatok: Cikkszám: 720009 Max. járólap magasság: kb. -
Seite 20: Ogólne Wskazówki
........... . 1. Ogólne wskazówki a) Rusztowania składane STABILO mogą być budowane i demontowane tylko przez osoby które zapoznały się z niniejszą instrukcją. -
Seite 21: Przegląd Części
All manuals and user guides at all-guides.com 2. Elementy wchodzące w skład rusztowania składanego STABILO (Art.-Nr. 720009): Poz. Bezeichnung Art.-Nr. Anzahl Pomost z klapą 701213 Rama pionowa STABILO część składana prawa Rama pionowa STABILO część składana lewa 720016 Rama składana STABILO 214638 Akcesoria do 720009 914026 Stopa Rolka jezdna 125 mm... -
Seite 22: Maksymalna Wysokość Zawieszenia Pomostu Roboczego
All manuals and user guides at all-guides.com 3. Maksymalna wysokość zawieszenia pomostu Pomost może zostać zawieszony maksymalnie na wysokości 1 m! 4. Przygotowanie rusztowania składanego 4.1 Montaż ramy składanej Wymagane narzędzia: Klucz oczkowy lub płaski 13 mm (2 szt.). Zamontować ramę składaną pomiędzy dwoma ramami pionowymi. Zwrócić uwagę aby wystająca część przegubu była skierowana na zewnątrz. 1. -
Seite 23: Budowa Rusztowania Składanego
All manuals and user guides at all-guides.com 5. Montaż rusztowania składanego STABILO Rozkładanie ramy składanej Należy rozłożyć ramę aż do momentu usłyszenia kliknięcia w przegubie. Detal przegub klick! Zawieszenie pomostu 1. Zawiesić pomost maksymalnie na trzecim szczeblu (licząc od dołu). -
Seite 24: Przemieszczanie Rusztowania
T eraz rusztowanie jest w pełni gotowe do użytku. 6. Przemieszczanie rusztowania Ostrzeżenie: Upadek z rusztowania może grozić złamaniami lub uszkodzeniem ciała 1. Wszystkie osoby muszą opuścić rusztowanie. 2. Odblokowujemy hamulce rolek jezdnych naciskając do góry dźwignie hamulca . T eraz rusztowanie składane STABILO może zostać przesunięte. Przed ponownym wejściem blokujemy hamulce rolek jezdnych. -
Seite 25: Demontaż
3. Odryglować zamknięcia przegubów w ramie składanej poprzez przełożenie dźwigni elementu blokującego do słyszalnego kliknięcia. 4. Następnie należy złożyć ramę składaną. Rolki jezdne i stopy mogą pozostać w rusztowaniu. Rusztowanie składane STABILO może być teraz bezpiecznie transportowane. 8. Dane techniczne: Art.-Nr.: 720009 Max. Wys. stania: ca. -
Seite 26: Общие Указания
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1. Общие указания a) С кладные подмости STABILO могут собираться и разбираться только лицами, ознакомлеными с инструкцией по их установке и использованию. -
Seite 27: Обзор Составляющих Элементов
All manuals and user guides at all-guides.com 2. Складные подмости STABILO (№ арт. 720009) состоит: № п/п Наименование № арт. Кол-во Помост с люком 701213 Вертикальная рама правая Вертикальная рама левая 720016 Складная рама 214638 Запчасти для 720009 914026 Опора Ролик 125 мм 714107... -
Seite 28: Установка Максимальной Высоты Помоста
All manuals and user guides at all-guides.com 3. Установка максимальной высоты помоста Максимальная высота навешивания помоста составляет 1,00 м. Помост можно навешивать на самые нижние перекладины. 4. Подготовка 4.1 Сборка складной рамы Необходимый инструмент: Два рожковых или накидных ключа на 13 мм. Установите складную раму между двумя вертикальными рамами. Обратите внимание, что шарниры направлены наружу! 1. С начала вставьте втулку в отверстие складной рамы. 2. В ставьте большую шайбу между Вид спереди вкладкой вертикальной рамы и складнойрамой. 3. Вставьте болт. 4. П... -
Seite 29: Сборка Складных Подмостей Stabilo
All manuals and user guides at all-guides.com 5. Сборка складных подмостей. Раскрывание и горизонтальная установка складной рамы Раскрывайте раму до фиксации шарниров. Шарнир Звук фиксации! Навешивание помоста 1. Навешивайте помост на максимально третью перекладину снизу. 2. Hадавливайте при этом на крюки. -
Seite 30: Перемещение Подмостей
All manuals and user guides at all-guides.com Подготовка подмости к использованию – П еред подъемом на подмости зафиксируйте все 4 ролика Ролик зафиксирован Ролик не зафиксирован Подмости в собранном состоянии: Теперь вы можете использовать подмости. 6. Перемещение подмостей Внимание: Соблюдайте меры безопасности против падения. 1. На подмости не должен ни кто находиться. 2. Р азблокируйте ролики. После передвижение подмости зафиксируйте ролики. -
Seite 31: Разбор Подмости
All manuals and user guides at all-guides.com 7. Разбор подмости 1. Разбор подмости происходит в обратном порядке. 2. Надавливайте при этом на крюки и снимите помост. 3. Р азблокируйте фиксаторы шарнира. 4. Сложите складную раму. Ролики и опоры можно оставить в раме. Подмости готовы к транспортировке. 8. Технические данные: № арт.: 720009 Высота помоста макс.: ≈ 1,00 м Рабочая высота: ≈ 3,00 м Вес: ≈ 43,2 кг Нагрузка: 240 кг... - Seite 32 All manuals and user guides at all-guides.com KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: 06631 / 795-0 Telefax: 06631 / 795-139 www.krause-systems.com...
