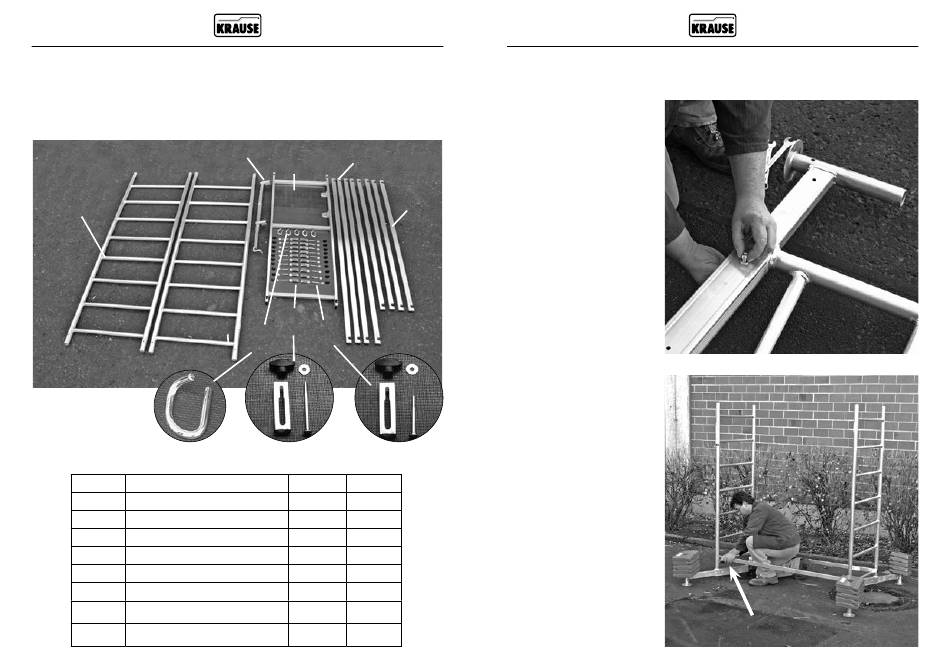

4.4 Schela de bază cu prima şi a doua supraetajare
Pentru o schelă de bază cu prima şi a doua supraetajare sunt necesare piesele de la
schela de bază (nr. articol 710116 / 600004), precum şi suplimentar piesele pentru prima
supraetajare (nr. articol 710130 / 600011) şi pentru a doua supraetajare. Pachetul pentru
a doua supraetajare (nr. articol 710154 /600028) este compus din următoarele piese:
1
x5
Poz. Denumire
1 Cadre verticale 2,00 x 0,65 m
2 Distanţier perete
3 Podest cu trapă
4 Contrafişă diagonală, cca. 1,89 m
5 Contrafişă, cca. 1,59 m
6 Set de siguranţă M5 x 65 mm
7 Set de siguranţă M5 x 85 mm
8 Inel de ancorare, Ř 8 mm
455 Schelă de bază cu prima şi a doua supraetajare
3
2
4
7
6
8
x2 x18
Nr. Articol Bucăţi
715012 2
714305 1
711007 1
712707 4
712806 4
718860 18
718877 2
714411 5
Etapele de montare a schelei de bază cu prima şi a
doua supraetajare
5
Pasul 1
Introduceţi traversele în
cadrele de bază şi asiguraţi-
le cu câte 2 seturi de
şuruburi. Ieşirea traversei
este de cca. 350 mm.
Pasul 2
Racordaţi ambele cadre
de bază cu 2 contrafişe.
Asiguraţi contrafişele cu
seturi de siguranţă.
Indicaţie:
În imagine, schela este
asigurată cu greutăţi de
balast. Aceste greutăţi sunt
necesare la schelele libere,
în scopul asigurării stabilităţii!
Respectaţi datele de
balastare de la pagina 463!
M 5 x 65 mm
Schelă de bază cu prima şi a doua supraetajare 456
