2. piso
1. piso
Andamio básico
0 8
C
0 0
D
La tabla de lastrado indica, cuántos pesos de lastre o salientes se necesitan para
andamios independientes con travesaño extraído según la altura del andamio o la
variante de ampliación. Si el travesaño no se extrae, se necesitan para el andamio
básico 4 pesos de lastre y para el andamio básico con el primer piso 20 pesos de
lastre. El andamio básico con el primero y segundo piso no puede ser montado con
el travesaño introducido.
355

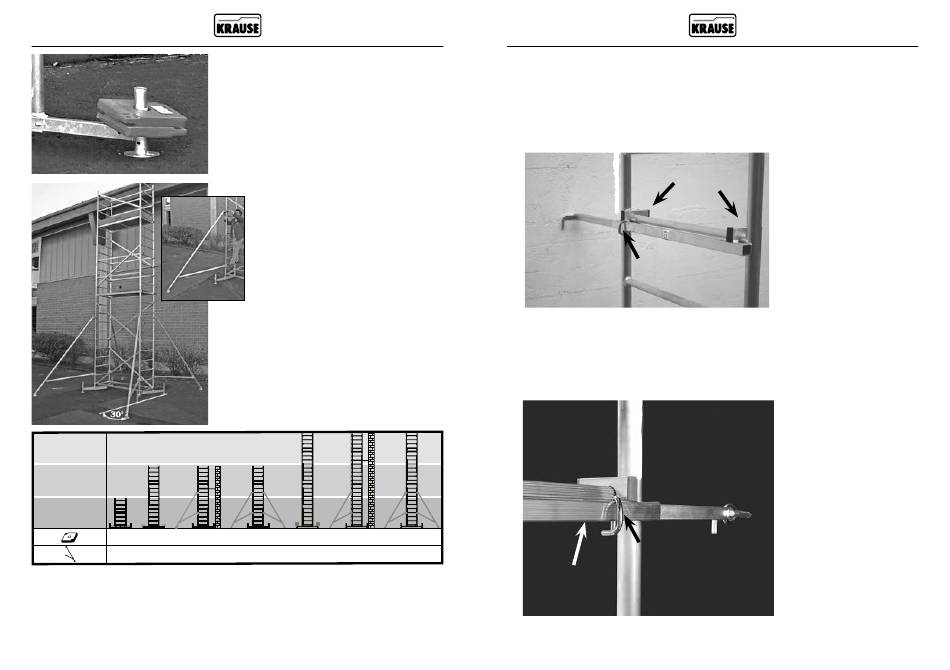

4.5 Lastrado del andamio
Los andamios independientes deben ser
asegurados según la altura de los
mismos con pesos de lastre. Juegos de estabi-
lización no suplantan el lastrado o las salientes.
La cantidad necesaria de pesos de lastre o
salientes puede extraerlos de la tabla abajo.
4.6 Variante de montaje con
salientes
Las salientes disponibles opcional-
mente sirven para un adicional
soporte del andamio. La colocación
de salientes debe ser realizada con
absoluto cuidado. Las salientes de-
ben ser unidas firmemente con el an-
damio. Los puntos de fijación de las
salientes en el andamio sirve también
como protección contra torsión. Las
patas de las salientes siempre deben
apoyar firmemente sobre el suelo. En
caso dado se
deben emplear suplementos irrom-
pibles y compensaciones de altura.
La forma de ejecución de la saliente
puede diferir de la que se
muestra aquí.
0 0 20 0
2 4 0 2
4.7 Soporte contra la pared
Al emplear como andamio de pared, es posible soportar el andamio con ayuda de
juegos de estabilización contra la pared. El juego de estabilización
impiden el vuelco del andamio contra la pared.
Al emplear el juego de estabilización se debe observar, que este siempre sea
colocado por debajo de la plataforma de trabajo más alta.
Según necesidad, el andamio puede ser fijado adicionalmente a la pared con el
juego de estabilización. Esto sirve para más estabilización del andamio, sin em-
bargo no sustituye los pesos de lastre o salientes prescritos (véase página 355).
Para este caso de aplicación de anclaje a la pared, se deben emplear tornillos de
cáncamo con un diámetro de 12 mm. Los tacos se rigen de acuerdo a la calidad
del sustrato.
0
M 5
4
x
65 mm
Monte el juego de
M 5
estabilización en los
x
peldaños debajo de la
plataforma de
65 mm
revestimiento superior.
Asegure el soporte con el
juego de seguridad.
Enchufe de caída
Inmovilice la pieza
deslizante del juego de
estabilización con un
nchufe de caída.
Cuelgue el juego
de estabilización en el
tornillo de cáncamo en la
pared.
Monte el juego de
estabilización en los
peldaños debajo de la
plataforma de revestimien-
to superior.
Asegure el soporte
mediante el juego de
Enchufe de caída
seguridad.
Inmovilice la pieza
deslizante del
juego de estabilización
con un enchufe de caída.
