KRAUSE ClimTec Bedienungsanleitung Seite 44

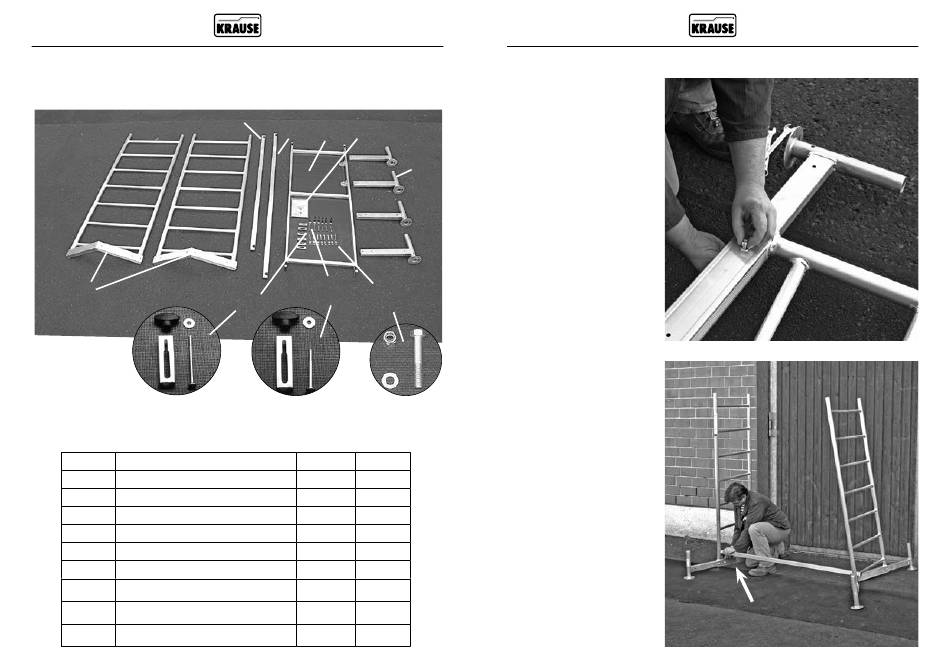

4.2 Montage de l´échafaudage sans rehausse
Paquet de base (Artikel Nummer 710116 / 600004)
1
x2
Le paquet de base (numéro d´article 710 116 / 600004) comprend les pièces suivantes:
Pos. Désignation
1 Cadre de base
2 Garde-corps, env. 1,59 m
3 Diagonale, env. 1,89 m
4 Plate-forme avec lucarne de travail
5 Notice de montage
6 Traverse
7 Vis pour traverse M8 x 50 mm
8 Kit de sécurité M5 x 85 mm
9 Kit de sécurité M5 x 65 mm
83
2
3
4
5
8
9
x4
x8
N° d´article Unité
715067
712806
712707
711007
560705
714022
718891
718877
718860
Échafaudage de base
Les étapes du montage de l´échafaudage de base
6
Etape 1
Introduisez les traverses dans
les cadres de base et sécurisez
les traverses avec deux jeux de
7
vis chacune (M8 x 50 mm).
L´allongement maximal de la
traverse est d´env. 350 mm.
2
1
1
1
1
Etape 2
4
8
Reliez les deux cadres de
base au garde-corps.
2
4
M 5 x 65 mm
Échafaudage de base
84
