2. navýšenie
1. navýšenie
Základná
kostra
8
C 0
0 0
D

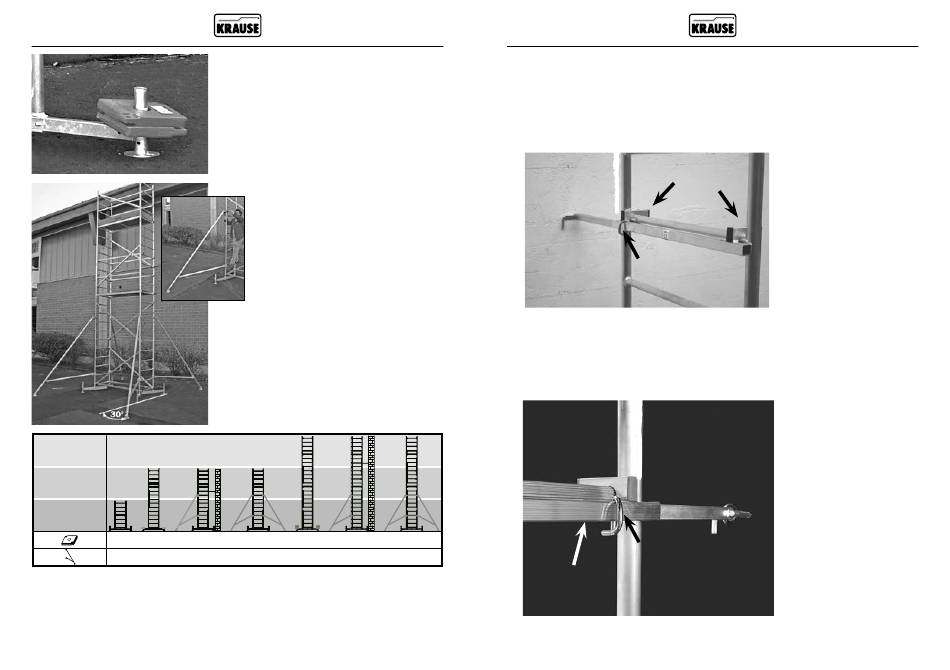

T abuľka vyváženia udáva, koľkov vyvažovacích závaží alebo výložníkov bude potrebných
pre voľne stojace lešenie s vysunutou traverzou podľa výšky lešenia alebo variantu
postavenia. Ak sa traverza nevysunie, pre základné lešenie budú potrebné 4 vyvažovacie
závažia a pre základné lešenie s prvou nadstavbou 20 vyvažovacích závaží. Základné
lešenie s prvou a druhou nadstavbou sa so zasunutou traverzou nesmie postaviť.
571
4.5 Vyváženie lešenia
Voľne stojace lešenie sa musí zaistiť podľa výšky
lešenia pomocou vyvažovacích závaží alebo
výložníkov proti preklopeniu. Stabilizačné súpravy
nenahrádzajú vyváženie alebo výložníky. Potreb-
ný počet vyvažovacích závaží alebo výložníkov
môžete zistiť z tabuľky dole.
4.6 Variant montáže s
výložníkmi
4.6 Variant montáže s výložníkmi
Výložníky, ktoré je možné voliteľne
zakúpiť, slúžia na dodatočné
zabezpečenie lešenia. Upevnenie
výložníkov sa musí vykonať s abolút-
nou starostlivosťou. Výložníky treba
pevne spojiť s lešením. Upevňovacie
body výložníkov na lešení slúžia tiež
ako poistka proti pretočeniu. pätky
výložníkov musia stáť vždy pevne na
zemi. Prípadne treba použiť podložky
odolné voči zlomeniu a vyrovnávajúce
výšku.
Tvar vyhotovenia výložníkov sa môže
odlišovať od tu zobrazeného.
0 0 20 0
2 4 0 2
4.7 Stenová podpera
Pri použití ako stenové lešenie je možné lešenie podoprieť proti stene pomocou
stabilizačnej súpravy. Stabilizačná súprava zabraňuje preklopeniu lešenia proti stene.
Pri použití stabilizačnej súpravy treba dávať pozor na to, aby bola táto umiestnená
vždy pod najvrchnejšou pracovnou plošinou.
Lešenie sa môže v prípade potreby navyše upevniť na stene pomoou stabilizačnej
súpravy. T o slúži na ďalšiu stabilizáciu lešenia, nenahrádza ale predpísané
vyvažovacie závažia, resp. výložníky (pozri stranu 31). Pre tento prípad použitia,
ukotvenie v stene, treba použiť skrutky s okom s priemerom 12 mm. Hmoždinky sa
orientujú podľa charakteru podkladu.
0
M 5
4
x
65 mm
Namontujte stabilizačnú
M 5
súpravu na priečke pod
x
najvrchnejšou podlahou
plošiny.
65 mm
Namontujte stabilizačnú
súpravu na priečke pod
najvrchnejšou podlahou
plošiny.
Sklopná zástrčka
Zaistite posuvný diel
stabilizačnej súpravy pomo-
cou sklopnej zástrčky.
Zaveste stabilizačnú
súpravu do skrutky s okom
na stene.
Namontujte stabilizačnú
súpravu na priečke pod
najvrchnejšou podlahou
plošiny.
Držiak zaistite pomocou
zabezpečovacej súpravy.
Sklopná zástrčka
Zaistite posuvný diel
stabilizačnej súpravy pomo-
cou sklopnej zástrčky.
