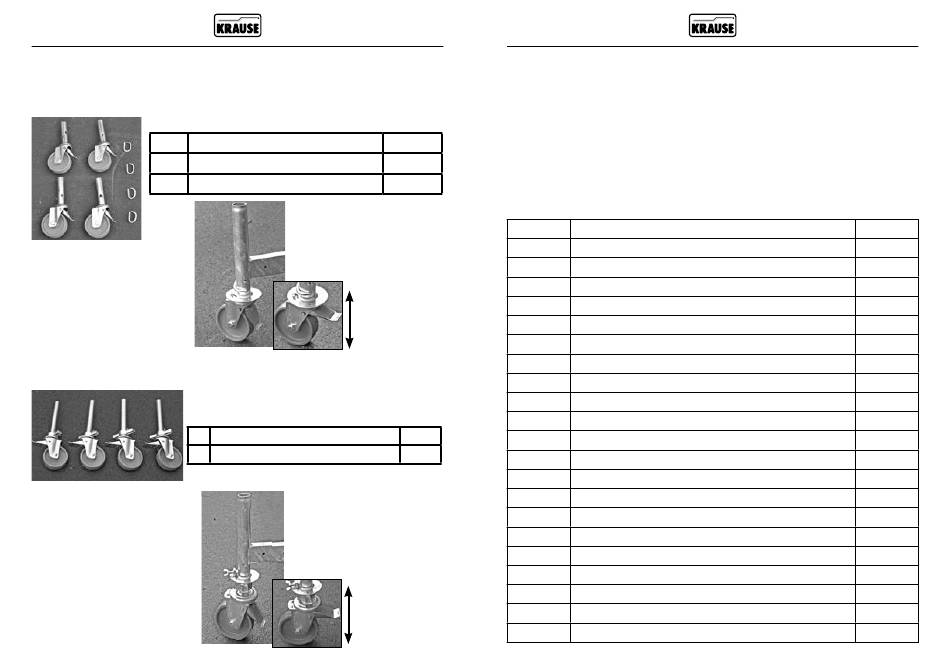

4.8 Lisävarusteet siirtopyöräsarja, korkeussäädettävä siirtopyöräsarja
Siirrettäviä telineitä voidaan täydentää „siirtopyöräsarjalla" (tuotenro 714169) tai
„korkeussäädettävällä siirtopyöräsarjalla" (tuotenro 914309).
Siirtopyöräsarja, tuotenro 714169, käsittää seuraavat osat:
Nro
1
2
Siirtopyörien asennus
Työnnä siirtopyörät alhaalta
poikkipalkkien johdatusputkeen,
ennen kuin kokoat telineet.
Varmista liitännät kiertosokilla.
Siirtopyörien asennus
Ota siipiruuvit pois kiinnityslai-
poista.
Työnnä siirtopyörät sitten ennen te-
lineiden kokoamista alhaalta poik-
kipalkkien johdatusputkiin niin, että
kiinnityslaipat ulottuvat jalkalevyjen
aukkojen läpi ylös. Kiinnitä siirtopy-
örät sitten paikalleen ruuvaamalla
siipiruuvit tiukkaan kiinni.
429
Nimitys
Siirtopyörä, Ø125 mm
Kiertosokka
TURVALLISUUSOHJE
Varmista, että siirtopyörien
jarrut on aina lukittu - paitsi
kun telineitä siirretään.
Jarruvipu ylhäällä
= ei jarrutusta
Jarruvipu alhaalla
= jarruttaa
Korkeussäädettävä siirtöpyöräsarja, tuotenro 914309,
käsittää seuraavat osat:
Nro Nimitys
1 Siirtopyörä, Ø150 mm, korkeus säädettävä
TURVALLISUUSOHJE
Varmista, että siirtopyörien
jarrut on aina lukittu - paitsi
kun telineitä siirretään.
Jarruvipu ylhäällä
= ei jarrutusta
Jarruvipu alhaalla
= jarruttaa
5. Telineiden purkaminen
Kaikki telineet puretaan niiden kokoamisohjeiden päinvastaisessa järjestyk-
sessä.
Määrä
4
6. Tekniset tiedot
4
Rakenneosien tuotenumerot ja painot
Tuotenumero Nimitys
714305 Vakautussarja
714022 Työntöpoikkipalkki
712806 Kaidetuki, n. 1,59 m
712707 Viistotuki, n. 1,89 m
712813 Kaideviistotuki, n. 1,77 m
715067 Peruskehikko
711007 Lattialava
713001 Pitkittäislauta
713506 Poikkilauta
715012 Pystykehikko 2,0 m
Määrä
715029 Pystykehikko 1,0 m
4
718860 Varmistussarja M5 x 65 mm
718877 Varmistussarja M5 x 85 mm
718891 Ruuvisarja, 3-osainen, kuusikantaruuvi M8 x 50
714411 Kiertosokka
714107 Siirtopyörä Ø 125 mm
714169 Siirtopyöräsarja 4 pyörää Ø 125 mm ja 4 kiertosokkaa
914101 Siirtopyörä Ø 150 mm, 115 mm korkeus säädettävä
914309 Siirtopyöräsarja 4 pyörää Ø 150 mm, 115 mm korkeus säädettävä
704306 Painolastipuntti
714039 Tukivarsi
Paino
n. 1,40 kg
n. 2,00 kg
n. 0,80 kg
n. 1,00 kg
n. 0,90 kg
n. 5,60 kg
n. 9,40 kg
n. 1,40 kg
n. 0,60 kg
n. 4,20 kg
n. 2,20 kg
n. 0,05 kg
n. 0,06 kg
n. 0,03 kg
n. 0,06 kg
n. 1,40 kg
n. 6,00 kg
n. 3,40 kg
n. 14,0 kg
n. 10,0 kg
n. 7,20 kg
