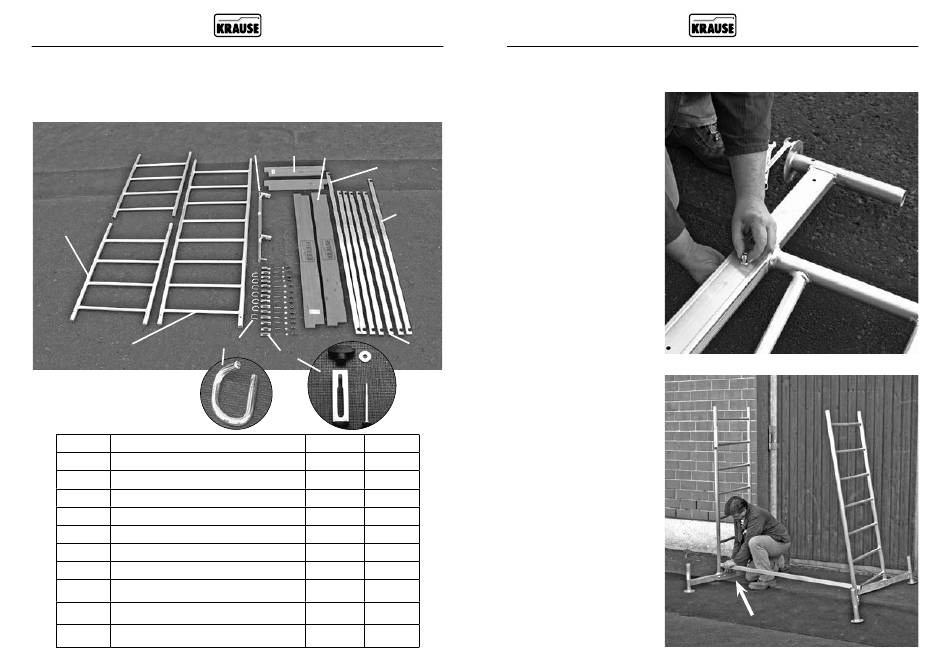

4.3 Échafaudage de base avec première rehausse
Les composants décrits précédemment dans l´échafaudage de base (numéro d´article
710116 / 600004) et les éléments pour la rehausse (numéro d´article 710130 / 600011)
sont indispensables pour monter un échafaudage à première rehausse. Le paquet pour
la 1ère rehausse (numéro d´article 710130 / 600011) contient les éléments suivants:
2
1
x7
Pos. Désignation
1 Cadre vertical 2,00 x 0,65 m
2 Cadre vertical 1,00 x 0,65 m
3 Kit de stabilisation
4 Plinthe latérale
5 Plinthe longitudinale
6 Barre diagonale, env. 1,89 m
7 Diagonale pour garde-corps, env. 1,77 m
8 Garde-corps, env. 1,59 m
9 Kit de sécurité M5 x 65 mm
10 Crochet, Ø 8 mm
87
Échafaudage de base avec première rehausse
3
4
5
6
10
9
x16
N° d´article Unité
715012
715029
714305
713506
713001
712707
712813
712806
718860
714411
Les étapes du montage de l´échafaudage de base
avec première rehausse
7
Etape 1
Introduisez les traverses dans
les cadres de base et sécurisez
les traverses avec deux jeux de
vis chacune (718891).
L´allongement maximal de la
traverse est d´env. 350 mm.
8
1
2
1
2
2
1
Etape 2
1
5
Reliez les deux cadres
16
de base aux 2 barres de
garde-corps.
7
M 5 x 65 mm
Échafaudage de base avec première rehausse
88
