4.4 Grunnstillas med første og andre tilbygg

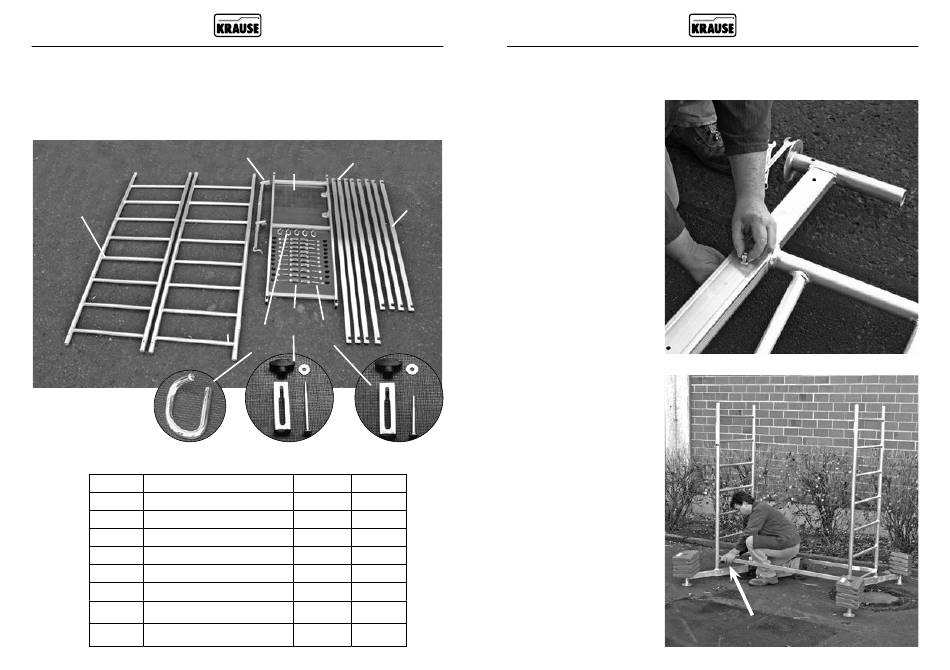

For et stillas med første og andre tilbygg trenger man delene til grunnstillaset
(artikkelnummer 710116 / 600004) og i tillegg delene for det første tilbygget
(artikkelnummer 710130 / 600011) og delene for det andre tilbygget. Pakken for det
andre tilbygget (artikkelnummer 710154 / 600028) består av følgende deler:
1
x5
Pos. Betegnelse
1 Vertikalramme 2,00 x 0,65 m
2 Veggavstandsholder
3 Dekkplattform med luke
4 Diagonalbjelke, ca. 1,89 m
5 Gelenderbjelke, ca. 1,59 m
6 Sikringssett, M5 x 65 mm
7 Sikringssett, M5 x 85 mm
8 Festekrok, Ø 8 mm
383
Grunnstillas med første og andre tilbygg
3
2
4
7
6
8
x2 x18
Artikkelnr. Stykk
715012 2
714305 1
711007 1
712707 4
712806 4
718860 18
718877 2
714411 5
Monteringstrinn for oppbygging av grunnstillaset
med første og andre tilbygg
5
Trinn 1
Før traversene inn i grunn-
rammen og sikre traversene
med respektive 2 skruesett.
traversens maksimale
utstikk er på ca. 350 mm.
Trinn 2
Kople de to grunnrammene
sammen med 2 gelender-
bjelker. Sikre gelenderbjel-
kene med sikringssettene.
Bemerkning:
I figuren er stillaset sikret
med ballastvekt. Denne
vekten er nødvendige for
stabilitenen til frittstå-
ende stillaser! Ta hensyn til
ballastinformasjonene på
side 391!
M 5 x 65 mm
