4.4 Grundmodul med første og anden tilbygning

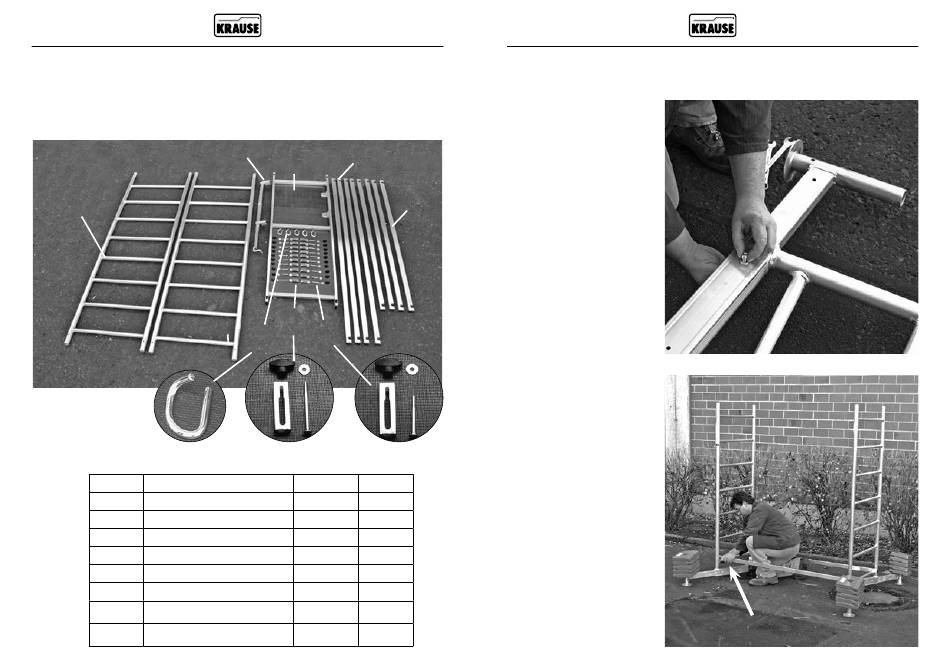

For et stillads med første og anden tilbygning skal delene fra grundmodulet
(artikel nummer 710116 / 600004), samt de ekstra dele til første tilbygning
(artikel nummer 710130 / 600011) og delene til anden tilbygning bruges. Pakken
til anden tilbygning (artikel nummer 710154 / 600028) består af følgende dele:
1
x5
Pos Betegnelse
1 Vertikal ramme 2,00 x 0,65 m
2 Stabiliseringssæt
3 Dæk med adgangslem
4 Diagonal, ca. 1,89 m
5 Gelænderliste, ca. 1,59 m
6 Fikseringssæt M5 x 65 mm
Fikseringssæt M5 x 85 mm
7
8 Sikkerhedsclips, Ø 8 mm
275
Grundmodul med første og anden tilbygning
3
2
4
7
6
8
x2 x18
Artikel-nr Stk.
715012 2
714305 1
711007 1
712707 4
712806 4
718860 18
718877
2
714411 5
Monteringstrin til opstilling af grundmodulet
med første og anden tilbygning
5
Trin 1
Traverserne føres ind i
grundrammen og
hver travers fikseres
med 2 skruesæt.
Traversen kan maks.
udskydes
ca. 350 mm ud.
Trin 2
Forbind de to grundrammer
med 2 gelænderlister.
Gelænderlisterne sikres
med fikseringssættene
Bemærk:
På billedet er stilladset
sikret med ballastvægte.
Disse vægte
er nødvendige for
at stilladset kan stå
sikkert! Se oplysningerne
om anbringelse af ballast-
vægte på side 283!
M 5 x 65 mm
Grundmodul med første og anden tilbygning
