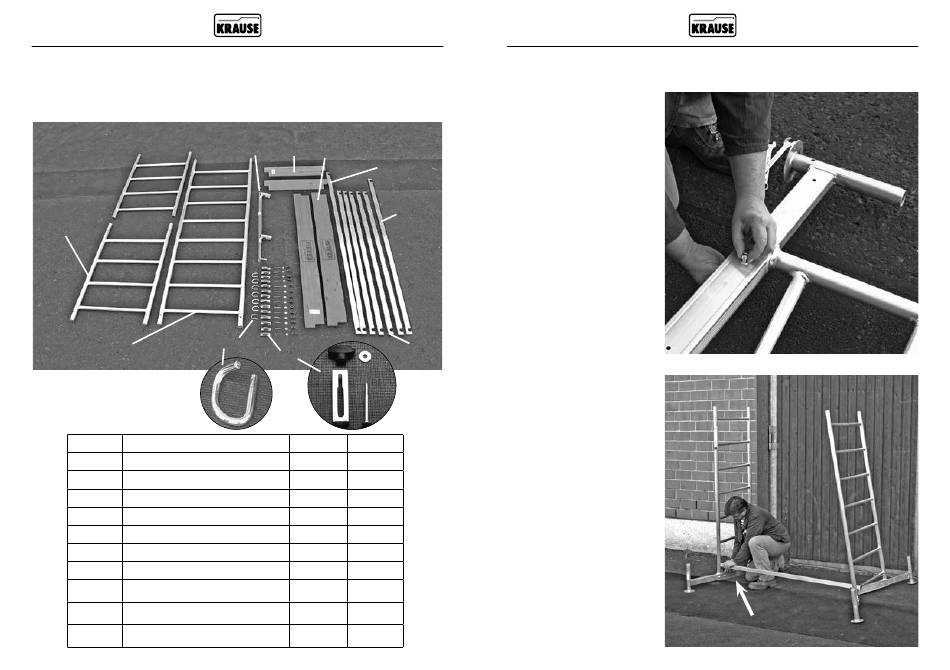

4.3 Schela de bază cu prima supraetajare
Pentru o schelă de bază cu prima supraetajare sunt necesare piesele de la schela
de bază descrisă anterior (nr. articol 710116 / 600004) şi suplimentar piesele pentru
supraetajare (nr. articol 710130 / 600011). Pachetul de bază pentru prima supraetajare
(nr. articol 710130 / 600011) este compus din următoarele piese:
2
1
x7
Poz. Denumire
1 Cadre verticale 2,00 x 0,65 m
2 Cadre verticale 1,00 x 0,65 m
3 Distanţier perete
4 Bordură transversală
5 Bordură longitudinală
6 Contrafişă diagonală, cca. 1,89 m
7 Diagonală a balustradei, cca. 1,77 m
8 Contrafişă, cca. 1,59 m
9 Set de siguranţă M5 x 65 mm
10 Inel de ancorare, Ř 8 mm
447 Schelă de bază cu prima supraetajare
3
4
5
6
10
9
x16
Nr. Articol Bucăţi
715012 1
715029 2
714305 1
713506 2
713001 2
712707 1
712813 1
712806 5
718860 16
714411 7
Etapele de montare a schelei de bază cu prima
supraetajare
7
Pasul 1
Introduceţi traversele în cadrele
de bază şi asiguraţi-le cu câte
2 seturi de şuruburi (718891).
Ieşirea traversei este de cca.
350 mm.
8
Pasul 2
Racordaţi ambele cadre
de bază cu 2 contrafişe
M 5 x 65 mm
