4.2 Montaje de andamio básico sin ampliación

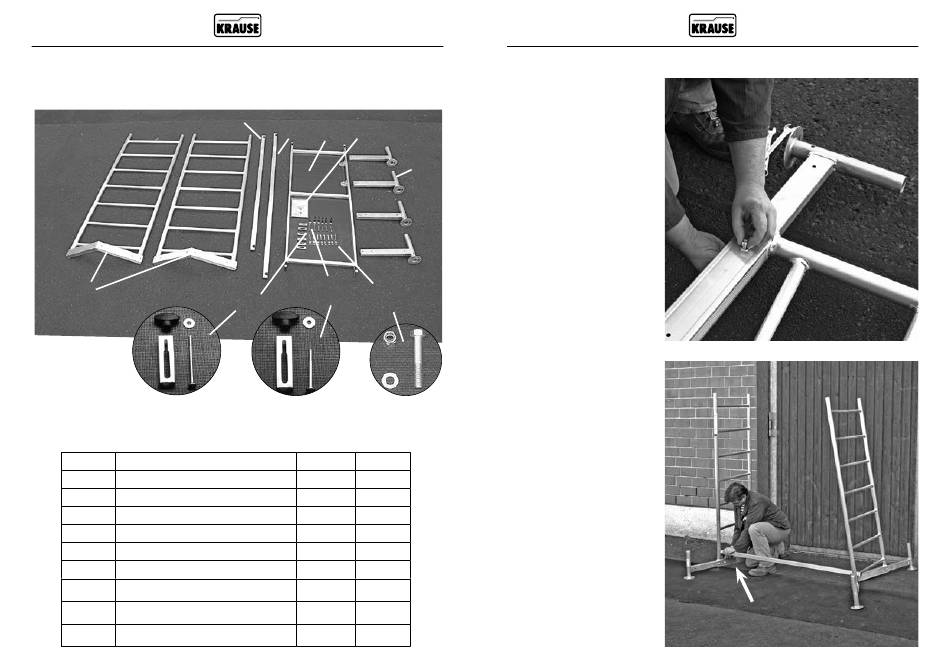

Paquete básico (Artículo número 710116 / 600004)
1
x2
El paquete básico (Artículo número 710116 / 600004) está constituido
de los siguientes elementos:
Pos. Denominación
1 Bastidor base
2 Travesaño de barandilla, aprox. 1,59 m
3 Travesaño diagonal, aprox. 1,89 m
4 Plataforma de revestimiento
5 Instrucciones de montaje
6 Travesaño de empuje
Juego de tornillos para travesaño
7
M8 x 50 mm
8 Juego de seguridad M5 x 65 mm
9 Juego de seguridad M5 x 85 mm
335
2
3
4
5
8
9
7
x4
x8
Artículo nº Unid.
715067
712806
712707
711007
560705
714022
718891
718860
718877
Andamio básico
Pasos de trabajo para el montaje del andamio básico
6
Paso 1
Introduzca los travesaños en el
bastidor básico y asegure cada
uno de los travesaños con 2
juegos de tornillos M8 x 50 mm.
La extracción máx. del
travesaño es de aprox. 350
mm.
2
1
1
1
1
Paso 2
4
8
Una ambos bastidores
básicos con el puntal de
4
la barandilla.
2
M 5 x 65 mm
Andamio básico
