KRAUSE ClimTec Bedienungsanleitung Seite 19

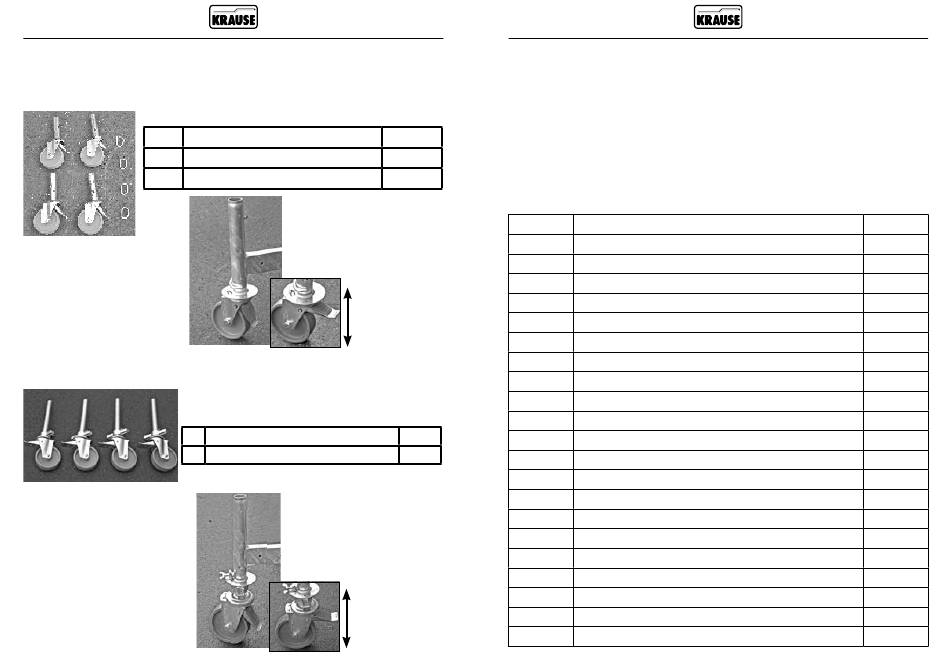

4.8 Sonderzubehör Fahrrollensatz, Fahrrollensatz höhenverstellbar
Mit dem Zubehör „Fahrrollensatz" (Artikel Nr. 714169) oder „Fahrrollensatz höhenver-
stellbar" (Artikel Nr. 914309) kann das Fahrgerüst ergänzt werden.
Der Fahrrollensatz, Art. Nr. 714169, besteht aus folgenden Teilen:
Pos
1
2
Montage der Fahrrollen
Stecken Sie die Fahrrollen, bevor
Sie das Gerüst aufbauen, von
unten in das Führungsrohr der
Traversen.
Sichern Sie die Verbindungen
mit den Fallsteckern.
Montage der Fahrrollen
Entfernen Sie die Flügelschrauben
aus den Befestigungslaschen.
Danach stecken Sie die Fahrrollen,
bevor Sie das Gerüst aufbauen, so
von unten in die Führungsrohre der
Traversen, dass die Befestigungs-
laschen durch die Aussparungen
der Fußplatten ragen. Zur Siche-
rung der Fahrrollen schrauben Sie
nun die Flügelschrauben wieder
fest ein.
33
Beschreibung
Fahrrolle, Ø125 mm
Fallstecker
SICHERHEITSHINWEIS
Stellen Sie sicher, dass die
Bremsen der Fahrrollen
- außer beim Verfahren des
Gerüstes - festgestellt sind.
Bremshebel oben
= ungebremst
Bremshebel unten
= gebremst
Der Fahrrollensatz höhenverstellbar,
Art. Nr. 914309, besteht aus folgenden Teilen:
Pos Beschreibung
1 Fahrrolle, Ø150 mm, höhenverstellbar
SICHERHEITSHINWEIS
Stellen Sie sicher, dass die
Bremsen der Fahrrollen
- außer beim Verfahren des
Gerüstes - festgestellt sind.
Bremshebel oben
= ungebremst
Bremshebel unten
= gebremst
5. Abbau des Gerüstes
Alle Gerüste sind in umgekehrter Reihenfolge der jeweiligen Aufbaubeschrei-
bung abzubauen.
Menge
4
6. Technische Daten
4
Artikel-Nummern und Gewichte der Bauteile
Artikel-Nr.
714305
714022
712806
712707
712813
715067
711007
713001
713506
715012
Menge
715029
4
718860
718877
718891
714411
714107
714169
914101
914309
704306
714039
Bezeichnung
Stabilisierungsset
Schiebetraverse
Geländerstrebe, ca. 1,59 m
Diagonalstrebe, ca. 1,89 m
Geländerdiagonale, ca. 1,77 m
Grundrahmen
Belagbühne
Längsbord
Querbord
Vertikalrahmen 2,0 m
Vertikalrahmen 1,0 m
Sicherungsset M5 x 65 mm
Sicherungsset M5 x 85 mm
Schraubenset, 3teilig Sechskantschraube M8 x 50
Fallstecker
Fahrrolle Ø 125 mm
Fahrrollensatz 4 Rollen Ø 125 mm und 4 Fallstecker
Fahrrolle Ø 150 mm, 115 mm höhenverstellbar
Fahrrollensatz 4 Rollen Ø 150 mm, 115 mm höhenverstellbar
Ballastgewicht
Ausleger
Gewicht
ca. 1,40 kg
ca. 2,00 kg
ca. 0,80 kg
ca. 1,00 kg
ca. 0,90 kg
ca. 5,60 kg
ca. 9,40 kg
ca. 1,40 kg
ca. 0,60 kg
ca. 4,20 kg
ca. 2,20 kg
ca. 0,05 kg
ca. 0,06 kg
ca. 0,03 kg
ca. 0,06 kg
ca. 1,40 kg
ca. 6,00 kg
ca. 3,40 kg
ca. 14,0 kg
ca. 10,0 kg
ca. 7,20 kg
