II kondygnacja
I kondygnacja
Rusztowanie
podstawowe.
8
C 0
0 0
D
T abela balastowania podaje, ile ciężarków balastowych lub podpór należy zastosować przy
rusztowaniu z wysuniętym stabilizatorem, stojącym na wolnej przestrzeni, w zależności od
wersji i wysokości rusztowania. Jeżeli stabilizator nie jest wysunięty, podstawa rusztowania
wymaga 4 ciężarków balastowych, podstawa z pierwszą kondygnacją 20 ciężarków.
Przy rusztowaniu podstawowym z pierwszą i drugą kondygnacją stabilizatory muszą być
wysunięte.
175

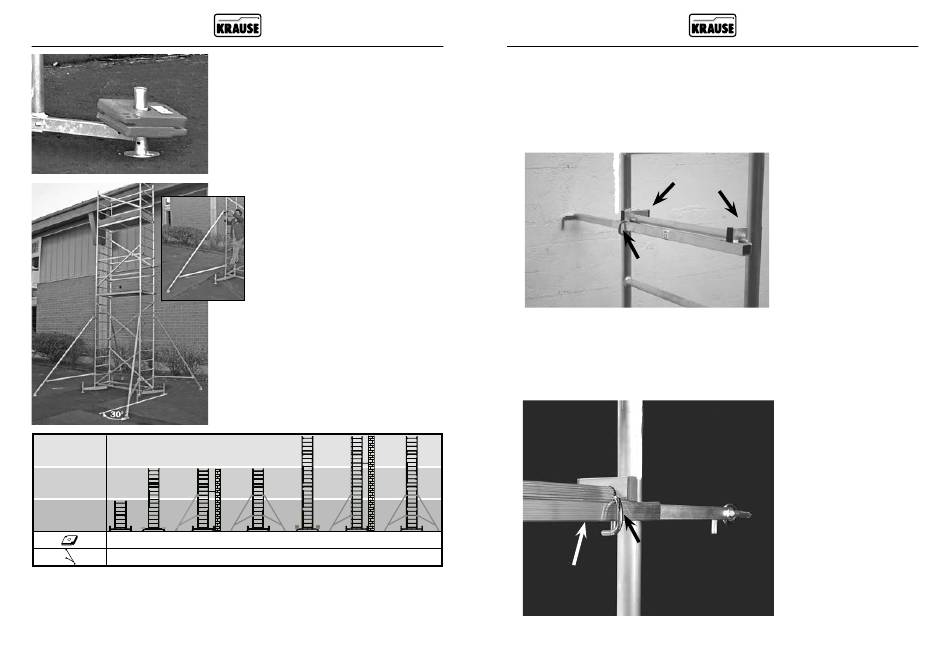

4.5 Balastowanie rusztowania
Rusztowania stojące na wolnej przestrzeni
należy w zależności od wysokości rusztowania
zabezpieczyć przed upadkiem za pomocą
ciężarków balastowych, podpór oraz łączników
kotwiących. Wymagana ilość ciężarków
balastowych, podpór zamieszczona jest
w tabeli poniżej. Łączniki kotwiące nie zastępują
balastowania ani podpór.
4.6 Wariant montażu z
podporami
Podpory służą do dodatkowego
podparcia rusztowania. Podpory należy
starannie i mocno przymocować
do rusztowania. Punkty mocowania
podpory rusztowania służą również jako
zabezpieczenie przed przekręceniem.
Stopa podpory musi stać pewnie na
podłożu. W razie konieczności należy
zastosować podkłady do wyrównania
podłoża. Rodzaje podpór mogą
różnić się od pokazanych w niniejszej
instrukcji.
0 0 20 0
2 4 0 2
4.7 Oparcie przy ścianie
Przy zastosowaniu rusztowania jako rusztowania przyściennego możliwe jest użycie
zestawów stabilizujących w celu zabezpieczenia rusztowania. Zestawy te zapobiegają
przewróceniu się rusztowania na ścianę. Używając zestawów należy zwrócić uwagę,
aby były one zawsze przymocowane poniżej najwyższego pomostu. Zestawy
stabilizujące należy zamontować na szczeblu poniżej najwyższego pomostu.
W razie potrzeby rusztowanie może być dodatkowo przymocowane do ściany
zestawem stabilizującym,co zwiększy stabilność rusztowania, ale nie zastąpi to
koniecznego balastowania lub użycia podpór ( patrz strona 175). W tym wypadku do
kotwienia należy użyć śrub oczkowych o średnicy 12 mm. Rodzaj kołków zależy od
rodzaju ściany.
0
M 5
4
x
65 mm
M 5
x
Należy zabezpieczyć zestaw
stabilizujący zestawami
65 mm
zabezpieczającymi.
Część ruchomą zestawu
stabilizującego należy
unieruchomić zawleczką.
Zawleczka
Należy zabezpieczyć zestaw
stabilizujący zestawami
zabezpieczającymi.
Część ruchomą zestawu
stabilizującego należy
unieruchomić zawleczką.
Zawleczka
