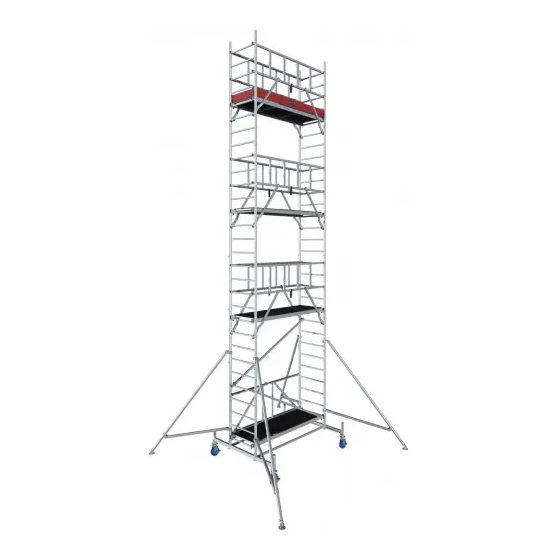

Fahrgerüst (fahrbare arbeitsbühne)
Vorschau ausblenden Andere Handbücher für ProTec XS:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
FahrGerüst (fahrbare Arbeitsbühne) ProTec
DE
Aufbau- und Verwendungsanleitung
Mobile Scaffold Tower ProTec
GB
Assembly Instructions and User Manual
Gurulóállvány (guruló munkaállvány) ProTec
HU
Felépítési- és használati útmutató
Передвижные подмости
RU
(мобильная рабочая платформа) ProTec
Руководство по установке и использованию
Мобилно скеле (мобилна работна платформа)
BG
ProTec
XS
®
Ръководство за монтаж и употреба
Pojízdné lešení (pojízdná pracovní plošina) ProTec
CZ
Návod na sestavení a použití
Andamio móvil (plataforma de trabajo móvil) ProTec
ES
Traducción de instrucciones de montaje y utilización
Siirrettävä teline ProTec
FI
Asennusohjeet ja käyttöopas
Échafaudage mobile (plateforme de travail mobile)
FR
ProTec
XS
®
Notice de montage et d'utilisation
Pokretna skela (pokretna radna platforma) ProTec
HR
Upute za sastavljanje i korištenje
BA
Rullestillas (kjørbar arbeidsplattform) ProTec
NO
Monterings- og bruksanvisning
Andaime móvel (plataforma de trabalho móvel)
PT
ProTec
XS
®
Manual de instalação e utilização
Schelă mobilă (platformă de lucru mobilă) ProTec
RO
Manual de montare și utilizare
Pokretna skela (pokretna radna platforma) ProTec
RS
Uputstvo za montažu i upotrebu
ME
Vozni oder (vozni delovni oder) ProTec
SI
Navodila za montažo in uporabo
Pojazdné lešenie (pojazdná pracovná plošina)
SK
Návod na montáž a použitie
Version 1.0 © 2021 | KRAUSE-Werk
www.krause-systems.com
XS
®
XS
®
XS
®
XS
®
XS
®
®
XS
®
®
XS
®
ProTec
XS
®
XS
®
XS
XS
®
XS
XS
®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KRAUSE ProTec XS

Inhaltszusammenfassung für KRAUSE ProTec XS

  • Seite 1 Pokretna skela (pokretna radna platforma) ProTec ® Uputstvo za montažu i upotrebu Vozni oder (vozni delovni oder) ProTec ® Navodila za montažo in uporabo ProTec Pojazdné lešenie (pojazdná pracovná plošina) ® Návod na montáž a použitie Version 1.0 © 2021 | KRAUSE-Werk www.krause-systems.com...
  • Seite 2 ProTec ® FahrGerüst (fahrbare Arbeitsbühne) ProTec ® EN 1298-IM-de • EN 1004 3 8/12 XXXD • Fahrgerüst (fahrbare Arbeitsbühne) nach DIN EN 1004-1 • Gerüstgruppe 3 ........Mobile scaffold tower ProTec ® EN 1298-IM-gb • EN 1004 3 8/12 XXXD • Mobile scaffold tower in accordance with DIN EN 1004-1 • Scaffolding category 3 ......Gurulóállvány (guruló...

  • Seite 3: Inhaltsverzeichnis

    12. Aufbauschritte (Zeichnungen) der div. Gerüste ..........116 13. Ballastierungstabellen................... 130 14. Zubehör ......................132 Technische Änderungen, Druckfehler und Irrtümer vorbehalten. • EXTRAS und Arbeitsmittel sind nicht im Lieferumfang enthalten! Für unsachgemäße Behandlung wird keine Haftung übernommen. • Nur original KRAUSE-Ersatzteile verwenden.

  • Seite 4: Allgemeines

    – das Fahrgerüst (fahrbare Arbeitsbühne) nur für den bestimmungsgemäßen Gebrauch eingesetzt wird. 1.2 Hersteller Hersteller des in der vorliegenden Dokumentation beschriebenen Fahrgerüstes (fahrbaren Arbeitsbühne) ist die Firma: KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: +49 (0) 6631 795-0 Telefax: +49 (0) 6631 795-139 www.krause-systems.com...

  • Seite 5: Urheber- Und Schutzrechte

    ProTec ® 1.5 Urheber- und Schutzrechte Alle Rechte an der Aufbau- und Verwendungsanleitung liegen beim Hersteller. Jede Art der Vervielfältigung, auch auszugs- weise, ist nur mit Genehmigung des Herstellers gestattet. Der Hersteller behält sich alle Rechte an Patenterteilungen und Gebrauchsmustereintragungen vor. Zuwiderhandlungen verpflichten zum Schadenersatz! 1.6 Ausgabedatum Das Ausgabedatum der vorliegenden Aufbau- und Verwendungsanleitung ist der 01.11.2021.

  • Seite 6: Sicherheitsbestimmungen

    ProTec ® 3. Sicherheitsbestimmungen 3.1 Geltende Vorschriften Für den Auf- und Abbau, die Standsicherheit und die Verwendung des Fahrgerüstes (fahrbaren Arbeitsbühne) gelten die Vorschriften der DIN EN 1004-1 und DIN EN 1298 (prEN 1004-2). 3.2 Sicherheitsbestimmungen für den Aufbau und die Nutzung (kann durch nationale Vorschriften abweichen) –...

  • Seite 7: Prüfung Des Einsatzortes Vor Dem Aufbau, Nach Dem Verfahren Oder Umbau Des Fahrgerüstes (Fahrbaren Arbeitsbühne)

    ProTec ® – Das Verfahren des Fahrgerüstes (fahrbaren Arbeitsbühne) unter Zuhilfenahme von anderen Fahrzeugen jeglicher Art ist verboten. – Beim Verfahren darf die normale Schrittgeschwindigkeit nicht überschritten werden. – Das Verfahren darf nur in Längs- oder Diagonalrichtung erfolgen. – Die Fläche, auf der verfahren wird, muss das Gewicht der fahrbaren Arbeitsbühne aufnehmen können. –...

  • Seite 8: Ballastierung Des Fahrgerüstes (Fahrbaren Arbeitsbühne)

    ProTec ® 4.3 Ballastierung des Fahrgerüstes (fahrbaren Arbeitsbühne) Fahrgerüste (fahrbare Arbeitsbühnen) müssen mit Ballastgewichten an den Traversen beschwert werden damit die Stand- sicherheit gewährleistet ist. Die Anzahl der Ballastgewichte ist von der Höhe der Fahrgerüste (fahrbaren Arbeits bühnen) abhängig und kann aus den entsprechenden Tabellen ab Seite 130 entnommen werden. 4.4 Nach dem Aufbau oder Veränderung des Fahrgerüstes (fahrbaren Arbeitsbühne) Es muss ein vom Boden aus sichtbares Schild am Fahrgerüst (fahrbaren Arbeitsbühne) mit folgenden Mindestinformationen...
  • Seite 28 ProTec ®...
  • Seite 60 ProTec ®...

  • Seite 89: Provera Lokacije Pre Montiranja, Nakon Pomeranja Ili Prepravljanja Pokretne Skele (Pokretne Radne Platforme)

    ProTec ® – Zabranjeno je pomeranje pokretne skele (pokretne radne platforme) uz pomoć drugih vozila bilo koje vrste. – Kod pomeranja se ne sme ići brže od normalne brzine hodanja. – Pomeranje se može vršiti samo uzdužno i dijagonalno. – Površina, na kojoj se vrši pomeranje, mora biti u stanju da nosi težinu pokretne skele (pokretne radne platforme). –...

  • Seite 103: Modellübersicht

    ProTec ® Art.-No. Art.-No. Art.-No. 942104 942111 942128 2,90 m 3,80 m 4,80 m 0,90 m 1,80 m 2,80 m 1,80 m 2,95 m 3,95 m...
  • Seite 104 ProTec ProTec ® Art.-No. Art.-No. Art.-No. 942135 942142 942159 5,80 m 6,80 m 7,80 m 3,80 m 4,80 m 5,80 m 4,95 m 5,95 m 6,95 m...
  • Seite 105 ProTec ® Art.-No. Art.-No. 942166 942173 8,80 m 9,80 m 6,80 m 7,80 m 7,95 m 8,95 m...
  • Seite 106 ProTec ProTec ® Art.-No. Art.-No. 942180 942197 10,80 m 11,80 m 8,80 m 9,80 m 9,95 m 10,95 m...

  • Seite 107: Components

    ProTec ® Art.-No. 915009 Art.-No. 915016 Art.-No. 915023 Art.-No. 911001 Art.-No. 912879 Art.-No. 912848 Art.-No. 914071 Art.-No. 914095...
  • Seite 108 ProTec ProTec ® Art.-No. 913555 Art.-No. 913517 Art.-No. 714169 Art.-No. 914118 Art.-No. 914026 Art.-No. 704405 Art.-No. 910073...
  • Seite 109 ProTec ®...
  • Seite 110 ProTec ProTec ® Art.-No. 910073 13 mm 5 mm ...

  • Seite 111: Parts Lists

    ProTec ® Art.-No. 942104 942111 940128 942135 942142 2,90 m 3,80 m 4,80 m 5,80* m 6,80 m 0,90 m 1,80 m 2,80 m 3,80 m 4,80 m 1,80 m 2,95 m 3,95 m 4,95 m 5,95 m Art.-No. 915009 15,5 915016 915023...
  • Seite 112 ProTec ProTec ® Art.-No. 942159 942166 942173 942180 942197 7,80* m 8,80 m 9,80* m 10,80 m 11,80* m 5,80 m 6,80 m 7,80 m 8,80 m 9,80 m 6,95 m 7,95 m 8,95 m 9,95 m 10,95 m Art.-No. 915009 15,5 915016...

  • Seite 113: Assembly Areas

    ProTec ® 1620 mm 2 0 0 0 m m 3550 mm 3 6 5 0 m m...
  • Seite 114 ProTec ProTec ®...

  • Seite 115: Working Steps (Table)

    ProTec ® Art.-No. 942104 2,90 m = 1. 942111 3,80 m = 2a. + 3. + 4. + 5a. + 6a. + 7. + 8a. + 10. + 11. 942128 4,80 m = 2a. + 3. + 4. + 5b. + 6b. + 8b. + 7. + 8a. + 10. + 11. + 12. 942135 5,80 m = 2a.

  • Seite 116: Superstructure Drawings Of The Various Scaffolds

    ProTec ProTec ® 1 x Art.-No. 915009 Art.-No. 714169 1 x Art.-No. 911001 4 x Art.-No. 914026 4 x Art.-No. 704405...
  • Seite 117 ProTec ® 2 x Art.-No. 912848 2 x Art.-No. 914071 4 x Art.-No. 914026 4 x Art.-No. 914118 2 x Art.-No. 912848 2 x Art.-No. 914071 4 x Art.-No. 914026 4 x Art.-No. 914118...
  • Seite 118 ProTec ProTec ® 1 x Art.-No. 915009 4 x Art.-No. 704405...
  • Seite 119 ProTec ® 3,80 m; 5,80 m; 7,80 m; 9,80 m, 11,80 m 2 x Art.-No. 915023 4 x Art.-No. 704405...
  • Seite 120 ProTec ProTec ® 4,80 m; 6,80 m; 8,80 m; 10,80 m, 12,80 m 2 x Art.-No. 915016 2 x Art.-No. 915023 6 x Art.-No. 704405...
  • Seite 121 ProTec ® 3,80 m; 5,80 m; 7,80 m; 9,80 m, 11,80 m 1 x Art.-No. 912879...
  • Seite 122 ProTec ProTec ® 4,80 m; 6,80 m; 8,80 m; 10,80 m; 12,80 m 2 x Art.-No. 912879...
  • Seite 123 ProTec ® 2 x Art.-No. 910073...
  • Seite 124 ProTec ProTec ® 3,80 m; 4,80 m; 5,80 m; 6,80 m; 7,80 m; 8,80 m; 9,80 m; 10,80 m; 11,80 m 1 x Art.-No. 911001...
  • Seite 125 ProTec ® 4,80 m; 6,80 m; 8,80 m; 10,80 m 1 x Art.-No. 911001...
  • Seite 126 ProTec ProTec ® 2 x Art.-No. 915016 4 x Art.-No. 704405...
  • Seite 127 ProTec ® Art.-No. 704306 Art.-No. 911001  ...
  • Seite 128 ProTec ProTec ® Art.-No. 913517 Art.-No. 913555...
  • Seite 129 ProTec ®...

  • Seite 130: Ballasting Details

    ProTec ProTec ® 2,90 3,80 4,80 5,80 6,80 7,80 8,80 9,80 10,80 11,80...
  • Seite 131 ProTec ®...

  • Seite 132: Accessories

    ProTec ® Art.-No. 910059 1,20 m 910066 1,50 m 704191 704306 – 10,0 914118 Ø 150 mm 718853 M5 x 95 mm 0,01...
  • Seite 133 ProTec ®...
  • Seite 134 ProTec ®...
  • Seite 135 ProTec ®...

  • Seite 136: Steig- Und Gerüstsysteme
