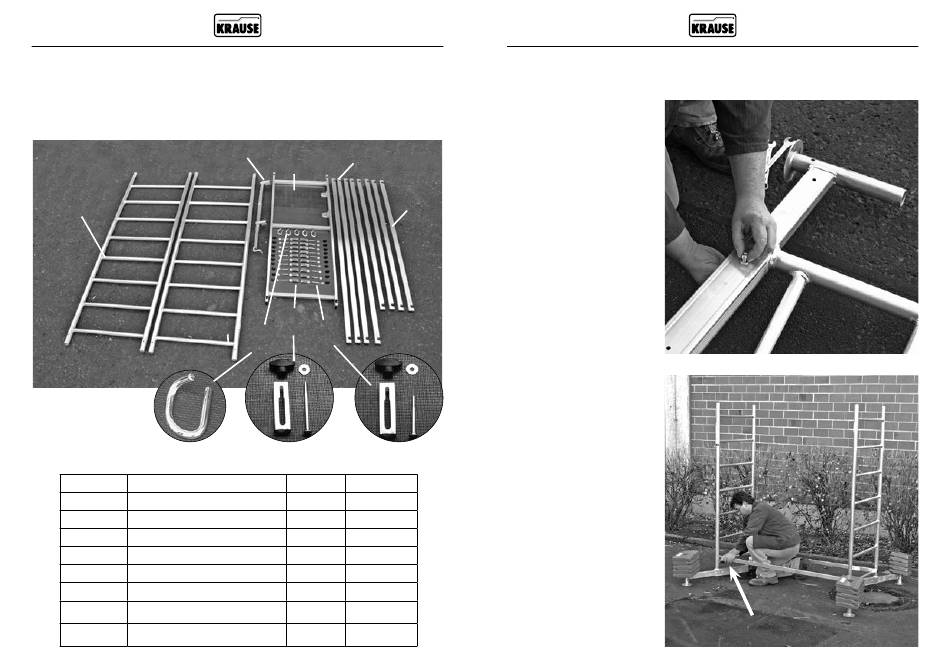

4.4 Alapállvány első és második magasítással
Az első és második magasítással ellátott állványhoz az alapállványhoz (cikkszám
710116 / 600004) tartozó, valamint az első magasításhoz tartozó alkatrészek (cikkszám
710130 / 600011) és a második magasítás alkatrészei (cikkszám: 710154 / 600028)
szükségesek.
Az első és második magasítás csomagja a következő alkatrészekből áll:
1
x5
Poz. Megnevezés
1 Függőleges keret 2,00 x 0,65 m
2 Stabilizáló szerkezet
3 Járólap átbújó nyílással
4 Átlós merevítő kb. 1,89 m
5 Korlátrúd kb. 1,59 m
6 Rögzítő szerkezet M5 x 65 mm
7 Rögzítő szerkezet M5 x 85 mm
8 Biztosító szeg Ø 8 mm
131 Alapállvány első és második magasítással
3
2
4
7
6
8
x2 x18
Cikkszám Mennyiség
715012 2
714305 1
711007 1
712707 4
712806 4
718860 18
718877 2
714411 5
A teljes magasságban felépítendő ClimTec állvány
összeszerelésnek lépései (alapállvány első és második
magasítással)
5
1. lépés
Dugja a kihúzható tartókat az
alapkeretbe és rögzítse azokat
2-2 csavarkészlettel (718891).
A kihúzható tartók max. kitolási
hosszúsága kb. 350 mm.
2. lépés
Kösse össze a két alapkeretet
a korlátrudakkal.
Utasítás:
A képen az állványt
ellensúlyokkal stabilizálták.
A szabadon álló állványok
esetében ezek az ellensúlyok
az állvány nagyobb állás-
biztonsága miatt szükségesek!
Kérjük, olvassa el figyelmesen
a 139. oldalon az ellensúlyok
elhelyezésére vonatkozó
tudnivalókat.
M 5 x 65 mm
