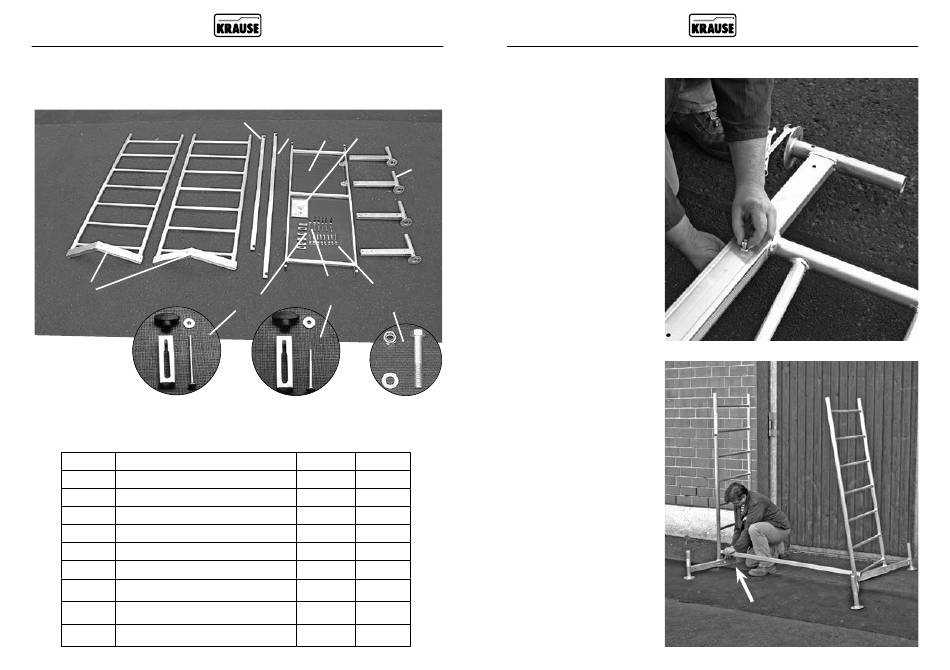

4.2 Uppbyggnad av grundställning utan påbyggnad
Grundpaketet (Artikel-nr 710116S / 600004S)
1
x2
Grundpaketet (Artikelnummer 710116S / 600004S) består av följande delar:
Pos. Beteckning
1 Grundram
2 Räcke, ca. 1,59 m
3 Diagonalsträva, ca. 1,89 m
4 Belastningsplattform
5 Uppbyggnadsanvisning
6 Travers
7 Skruvar till traverser M8 x 50 mm
8 Säkringsset M5 x 65 mm
9 Säkringsset M5 x 85 mm
191
2
3
4
5
8
9
7
x4
x8
Artikel-nr. Styck
715067S 2
712806 1
712707 1
711007 1
560711 1
714022 4
718891 8
718860 4
718877 2
Grundställning
Montagesteg för uppbyggnad av grundställningen
6
Steg 1
Skjut in traverserna i
grundramen och säkra
traverserna med vardera 2
skruvsatser (M8 x 50 mm). Den
maximalt utskjutande delen av
traversen är ca. 350 mm.
Steg 2
Förbind de båda
grundramarna med
räcke.
M 5 x 65 mm
Grundställning
