Inhaltszusammenfassung für KRAUSE ClimTec

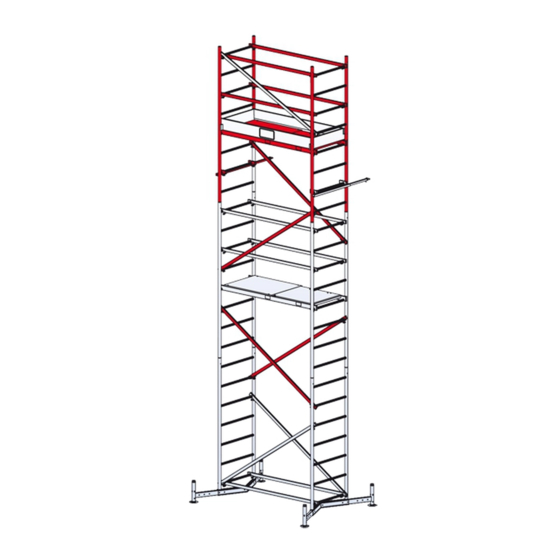

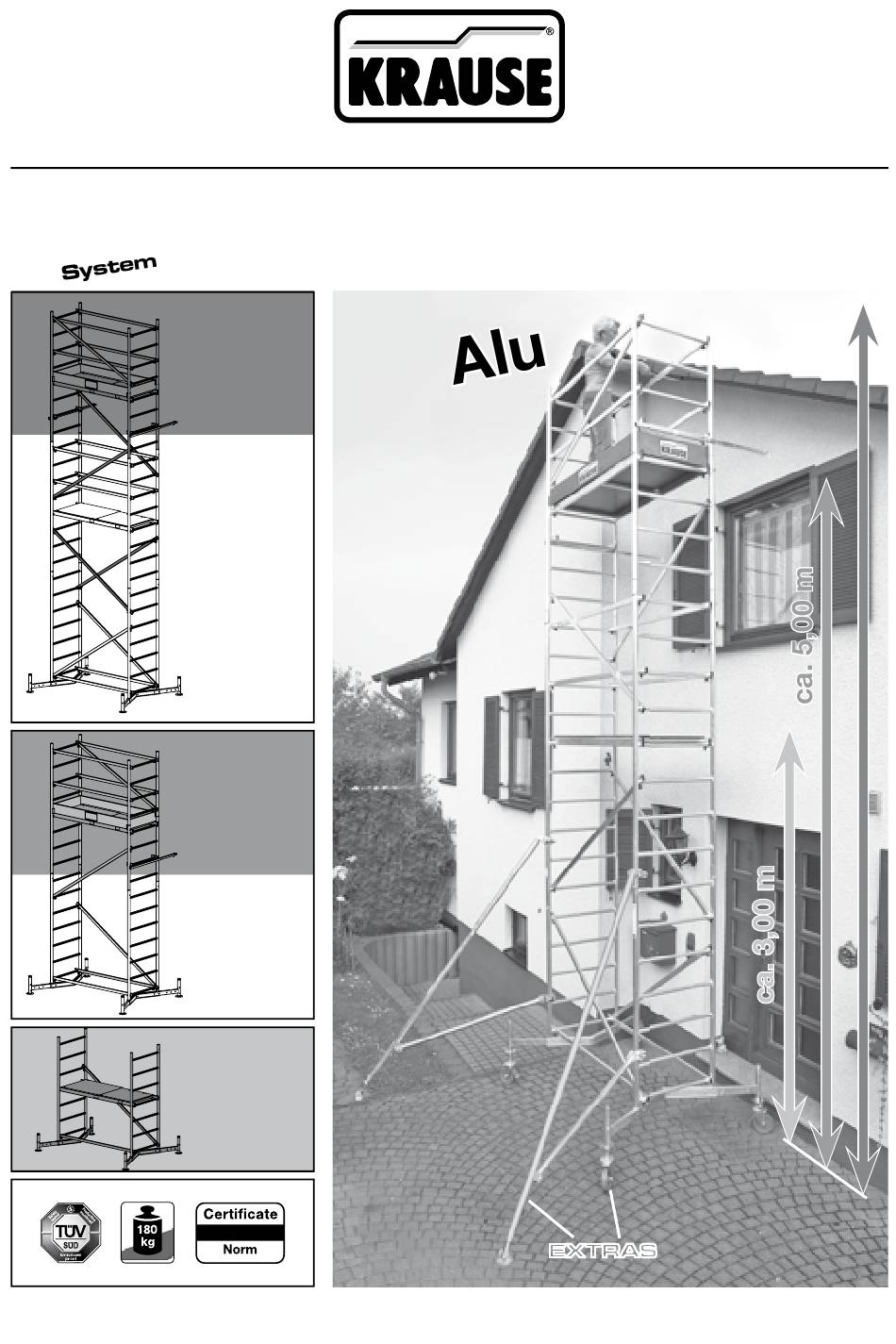

- Seite 1 ClimTec ® ca. 7,00 m EN 1 0 0 4 EXTRAS www.krause-systems.com...
- Seite 2 ClimTec ®...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang enthalten! • Für unsachgemäße Behandlung wird keine Haftung übernommen. • Nur original KRAUSE-Ersatzteile verwenden. 5. Abbau des Gerüstes ......36 6. -
Seite 4: Allgemeines
Sie sich mit den Sicherheitsbestimmungen vertraut. Hersteller des beschriebenen Arbeitsgerüstes ist die Firma: Das FahrGerüst-System ist modular aufgebaut und kann mit verschiedenen KRAUSE-Werk GmbH & Co. KG Zubehörteilen ergänzt werden. Diese Anleitung beschreibt alle Module, also auch Am Kreuzweg 3 optional erhältliche Zubehörteile, die in dem Lieferumfang Ihres Systems eventuell... -
Seite 5: Urheber- Und Schutzrechte
2.2 Nicht bestimmungsgemäßer Gebrauch – B ei nicht ausreichend qualifiziertem oder nicht zureichend informierten Betreiberpersonal. Das Arbeitsgerüst darf nur für den unter 2.1 angegebenen bestimmungsgemäßen – Bei der Verwendung von nicht Originalersatz- und / oder Zubehörteilen. Gebrauch eingesetzt werden. Eine Abweichung davon gilt als nicht bestimmungs- – Bei der Verwendung von beschädigten oder fehlerhaften Bauteilen. mäßige Verwendung im Sinne des ProdSG (vom 08.11.2011). -
Seite 6: Sicherheitsbestimmungen Beim Verfahren Des Gerüstes
3.4 Verhalten bei Arbeiten an elektrischen Anlagen mit dem Gerüst – Für Belagbühnen, auf denen gearbeitet wird, ist ein 3tlg. Seitenschutz, bestehend aus Geländerstreben, Knieleiste und umlaufenden Bordbrettern, Vor dem Arbeiten an elektrischen Anlagen mit einem Fahrgerüst ist darauf zu achten, einzusetzen. -
Seite 7: Aufbau
4. Aufbau SICHERHEITSHINWEISE Tip für den Aufbau! Statten Sie bereits vor der Alle Geländer- und Diagonalstreben 4.1 Allgemeines Gerüstmontage die Geländer- sowie Belagbühnen müssen mit Siche- Der Aufbau des Gerüstes darf erst erfolgen, wenn die Angaben zum Produkt (Ab- streben, Diagonalen und rungssets gesichert werden. -
Seite 8: Aufbau Grundgerüst Ohne Aufstockung
Verwechslungsgefahr 4.2 Aufbau Grundgerüst ohne Aufstockung Grundpaket (Artikel Nummer 710116 / 600004) Die Diagonal- und Geländerstreben besitzen die gleiche Bauform und unterschei- den sich nur in der Länge. Die Diagonale ist gegenüber der Geländerstrebe um ca. 30 cm länger. Zur eindeutigen Identifizierung achten Sie bitte auf die Artikel Nummern auf den Typenschildern. - Seite 9 Montageschritte zum Aufbau des Grundgerüstes Schritt 1 Schritt 3 Führen Sie die Traversen in die Verbinden Sie die beiden Grundrahmen ein und sichern Grundrahmen mit der Sie die Traversen mit je 2 Diagonalstrebe von der Schraubensätzen M8 x 50 mm. untersten Sprosse auf der Der max.
-
Seite 10: Grundgerüst Mit Erster Aufstockung
Schritt 4 4.3 Grundgerüst mit erster Aufstockung Für ein Gerüst mit erster Aufstockung werden die Teile aus dem vorhergehend Hängen Sie die Belagbühne beschriebenen Grundgerüst (Artikel Nummer 710116 / 600004) und zusätzlich die in die vierte Sprosse ein. Teile für die Aufstockung (Artikel Nummer 710130 / 600011) benötigt. Das Paket Sichern Sie die Belagbühne für die 1. -
Seite 11: Montageschritte Zum Aufbau Des Grundgerüstes Mit Erster Aufstockung
Schritt 3 Montageschritte zum Aufbau des Grundgerüstes Verbinden Sie die beiden mit erster Aufstockung Grundrahmen mit der Diagonalstrebe von der Schritt 1 untersten Sprosse auf der Führen Sie die Traversen in die einen Seite, zur fünften Grundrahmen ein und sichern Sprosse auf der anderen Sie die Traversen mit je 2 Seite. - Seite 12 Schritt 5 Schritt 7 Stecken Sie die beiden Vertikal- Hängen Sie die Belagbühne Sicherung mit rahmen (1,0x0,65 m) zusammen mit Hilfe der zweiten Person Fallsteckern und sichern Sie die Rahmen mit in die fünfte Sprosse von Fallsteckern. oben ein. Sichern Sie die Belagbühne mit den Siche- rungssets.
- Seite 13 Schritt 9 Die Abbildung zeigt das fertig montierte Gerüst mit erster Lassen Sie sich die Längs- Aufstockung und 8 Ballast- und Querbords hochreichen. gewichten. Montieren Sie zuerst die kürzeren Querbords mit den Ausklinkungen nach oben, danach setzen sie die Längs- bords ein, wie im nebenste- henden Bild gezeigt.
-
Seite 14: Grundgerüst Mit Erster Und Zweiter Aufstockung
Hinweis: 4.4 Grundgerüst mit erster und zweiter Aufstockung Für ein Gerüst mit erster und zweiter Aufstockung werden die Teile aus dem Grundgerüst (Artikel Nummer 710116 / 600004), sowie die zusätzlichen Teile der Freistehende Gerüste müssen je nach Gerüsthöhe mit Ballastgewichten, Auslegern ersten Aufstockung (Artikel Nummer 710130 / 600011) und die Teile der zweiten und Wandabstandshaltern gegen Kippen gesichert werden. -
Seite 15: Montageschritte Zum Aufbau Des Grundgerüstes Mit Erster Und Zweiter Aufstockung
Montageschritte zum Aufbau des Grundgerüstes Schritt 3 mit erster und zweiter Aufstockung Verbinden Sie die beiden Grundrahmen über Kreuz mit zwei Diagonalstreben von der Schritt 1 ersten Sprosse auf der einen Führen Sie die Traversen in die Seite zur fünften Sprosse auf Grundrahmen ein und sichern der gegenüberliegenden Seite. - Seite 16 Schritt 7 Schritt 5 Lassen Sie sich, halb in der Luke Verbinden Sie die beiden stehend, die Geländerstreben hoch- Vertikal-rahmen über Kreuz von der reichen und montieren Sie die Geländer- sechsten zur zehnten Sprosse streben jeweils vorne und hinten in die mit zwei Diagonalstreben.
- Seite 17 Schritt 9 Schritt 11 Lassen Sie sich die Belag- Lassen Sie sich, halb in der Luke stehend, die Geländerstreben und die Geländer- bühne hochreichen. Hängen diagonale hochreichen. Sie die Belagbühne in die fünfte Sprosse von oben ein. Sichern Sie die Belagbühne Verbinden Sie die Vertikalrahmen mit der Geländerdiagonale von oben von der ersten mit den Sicherungssets.
-
Seite 18: Ballastierung Des Gerüstes
Hinweis: 4.5 Ballastierung des Gerüstes Freistehende Gerüste müssen je nach Gerüsthöhe mit Ballastgewichten oder Freistehende Gerüste müssen je nach Gerüsthöhe mit Ballastgewichten, Auslegern Auslegern gegen Kippen gesichert werden. und Wandabstandhaltern gegen Kippen gesichert werden. Die benötigte Anzahl Stabilisierungssets ersetzen nicht die der Ballastgewichte, Ausleger, können Sie aus der Tabelle Seite 33 entnehmen. -
Seite 19: Wandabstützung
Das Gerüst kann bei Bedarf zusätzlich an der Wand mit dem Stabilisierungsset 2. Aufstockung befestigt werden. Dies dient der weiteren Stabilisierung des Gerüstes, ersetzt aber nicht die vorgeschriebenen Ballastgewichte bzw. Ausleger (siehe Seite 33). Für diesen Anwendungsfall, der Verankerung in der Wand, sind Ringschrauben mit 1. -
Seite 20: Abbau Des Gerüstes
Montage der Fahrrollen 5. Abbau des Gerüstes SICHERHEITSHINWEIS Stecken Sie die Fahrrollen, Stellen Sie sicher, dass die Alle Gerüste sind in umgekehrter Reihenfolge der jeweiligen Aufbaubeschreibung Bremsen der Fahrrollen bevor Sie das Gerüst abzubauen. - außer beim Verfahren des aufbauen, von unten in das Gerüstes - festgestellt sind. -
Seite 21: Abmessungen Und Gewichte
Abmessung und Gewichte Überprüfung, Pflege und Wartung Hinweis zur Belastbarkeit: Vor dem Aufbau sind alle Teile auf Beschädigung zu überprüfen und bei Beschädigung auszutauschen. Es dürfen nur Originalersatzteile verwendet Es darf stets nur eine Belagbühne belastet werden! werden. Grundgerüst Benötigte Pakete Grundgerüst Art.- Nr. 710116 / 600004 / 2101 Fahrrollensatz (Option) 714169 Es muss durch eine Sichtprüfung gewährleistet sein, dass die Schweißnähte und...
