KRAUSE ClimTec Bedienungsanleitung Seite 252

2. Yükseltme
1. Yükseltme
Alt İskele
8
C 0
0 0
D
Balast ağırlığı tablosu, ayak kolu dışarıya sürülü, serbest duran iskelelerde yükseklikleri
ve kurulum türüne bağlı olarak kaç tane balast ağırlığı veya destek kolunun kullanılması
gerektiğini belirtir. Ayak kolu dışarıya sürülmediği durumda, alt iskele için 4 adet balast
ağırlığı ve tek yükseltmeli alt iskele için 20 adet balast ağırlığı gerekmektedir. Çift
yükseltmeli alt iskelenin, ayak kolu içeri sürülü vaziyette kurulması yasaktır.
499

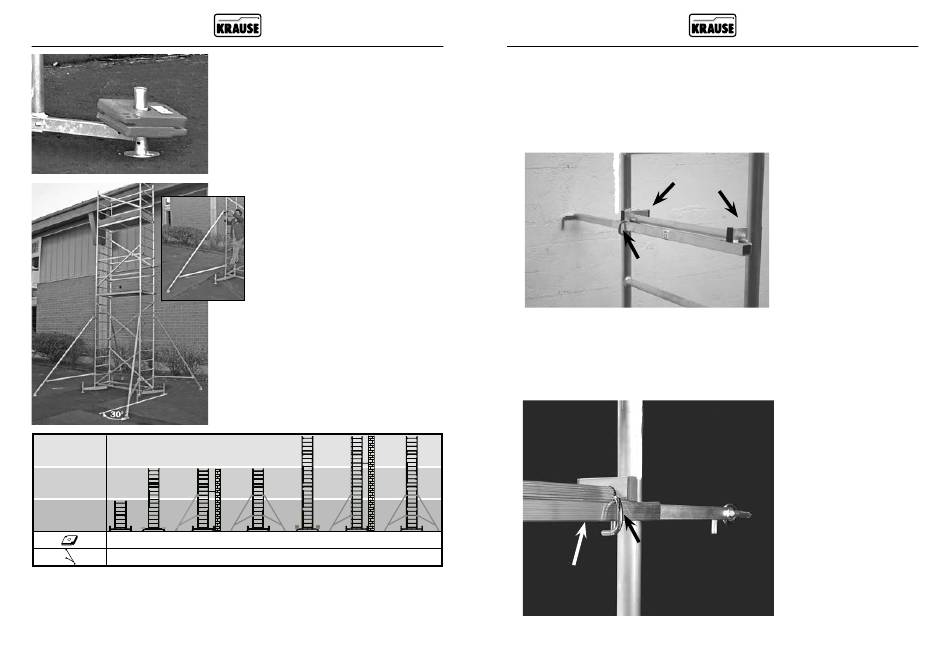

4.5 İskelenin Balast Ağırlıkları ile
Sağlamlaştırılması
Serbest duran iskeleler, iskele yüksekliğine bağlı
olarak, balast ağırlıkları veya
destek kolları ile devrilmeye karşı güvene
alınmalıdır. Sabitleme takımlarının kullanılması,
balast ağırlıkları veya destek kolları kullanımının
yerine geçmez. Gereken balast ağırlığı veya destek
kolu adedini, aşağıdaki tablodan öğrenebilirsiniz.
4.6 Destek Kollu Kurulum Türü
İsteğe bağlı temin edilebilen destek
kolları, iskelenin sağlam duruşu
için ek bir önlemdir. Destek
kollarının monte edilmesi, kesinlikle
çok dikkatli
yapılmalıdır. Destek kolları iskeleye
sabit bir şekilde bağlanmalıdır. Destek
kollarının iskeleye monte edilme
noktaları aynı zamanda burkulmaya
karşı da korur. Destek kollarının
ayakları daima sağlam bir şekilde
yere basmalıdır. Gerektiğinde altını
beslemek için kırılmaya ve kaymaya
dayanıklı malzemeler kullanılmalıdır.
Destek kollarının biçimi, burada
gösterilenden farklı olabilir.
0 0 20 0
2 4 0 2
4.7 Duvar Dayaması
İskelenin cephe iskelesi olarak kullanılması halinde, iskelenin sabitleme takımı
yardımıyla duvara karşı dayandırılması mümkündür. Sabitleme takımları
iskelenin duvara karşı devrilmesini önler.
Sabitleme takımı kullanıldığında, bunların daima üst platformun altında bir yerde
monte edilmesine dikkat edilmelidir.
İskele gerektiğinde, sabitleme takımı kullanılarak ek olarak duvara karşı
dayandırılabilir. Bu önlemle iskelenin daha sağlam duruşu sağlansa da, kullanılması
şart koşulan balast ağırlıkları veya destek kollarının gereğini kaldırmaz (bkz. sayfa
499). Duvara ankraj yapılarak dayandırılması halinde, 12 mm çapında halka vidaların
kullanılması gerekmektedir. Kullanılacak dübeller, duvarın yapısına göre seçilmelidir.
0
M5
4
x
65 mm
Sabitleme takımını,
M5
üst platformun hemen
x
altındaki ilk basamağa
monte ediniz.
65 mm
Dayamaları sabitleme
takımları ile sabitleyiniz.
Sabitleme takımının
Firkete
kaydırmalı kısmını
bir firkete ile
sabitleyiniz.
Sabitleme takımını,
duvardaki dayama vidasının
halkasına asınız.
Sabitleme takımını,
üst platformun hemen
altındaki ilk basamağa
monte ediniz.
Dayamayı sabitleme
takımlarını kullanarak
sabitleyiniz.
Firkete
Sabitleme takımının
kaydırmalı kısmını
bir firkete ile sabitleyiniz.
500
