4.4 Základní lešení s prvním a druhým patrem
Pro lešení s prvním a druhým patrem jsou potřeba díly ze základního lešení (č. položky
710116 / 600004), přídavné díly prvního patra (č. položky 710130 / 600011) a díly druhého
patra. Paket pro druhé patro (č. položky 710154 / 600028) se skládá z následujících dílů:
1
x5
položka název
1 vertikální rám 2,00 x 0,65 m
2 stabilizační sadu
3 podlážka s průlezem
4 úhlopříčná výztuha, cca 1,89 m
5 zábradelní výztuha, cca 1,59 m
6 zajišťovací sada M5 x 65 mm
7 zajišťovací sada M5 x 85 mm
8 západka, ř 8 mm
239 základní lešení s prvním a druhým patrem
3
2
4
7
6
8
x2 x18
Artikel-Nr. Stück
715012 2
714305 1
711007 1
712707 4
712806 4
718860 18
718877 2
714411 5

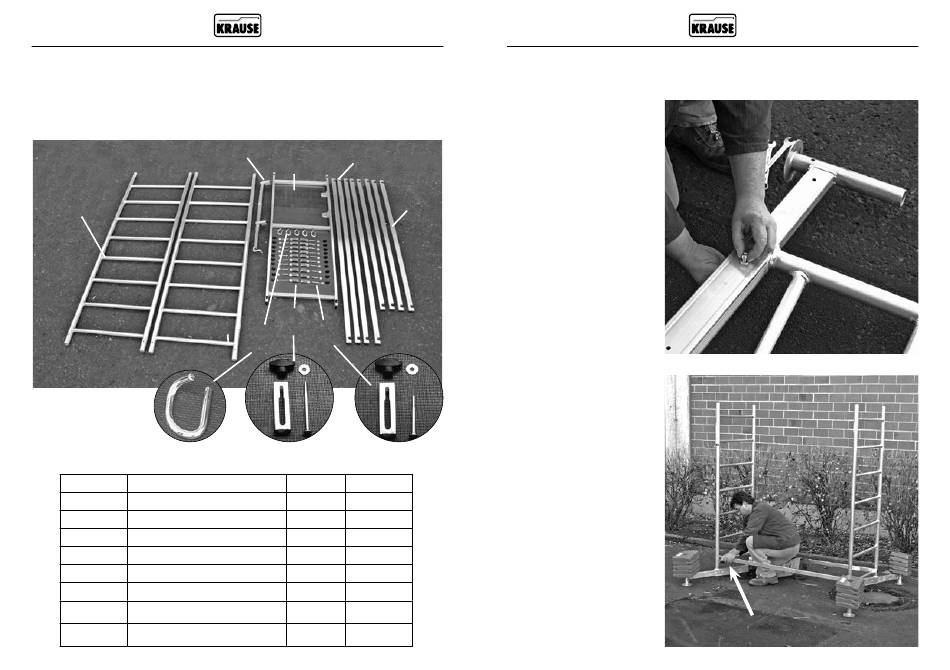

Kroky k montáži základního lešení s prvním a
druhým patrem
5
Krok 1
Zasuňte traverzy do základ-
ních rámů a zajistěte traverzy
každou 2 sadami šroubů.
Max. vysunutí traverzy je cca
350 mm.
Krok 2
Spojte oba základní rámy
pomocí 2 zábradelních tyčí.
Zajistěte zábradelní tyče
zajišťovacími sadami.
Upozornění:
Na obrázku je lešení
zajištěné stabilizačními
závažími. T ato závaží jsou u
volně stojících lešení nutná
pro bezpečné postavení!
Dodržujte údaje o zatížení na
straně 247!
M 5 x 65 mm
základní lešení s prvním a druhým patrem 240
