4.3 Базовая конструкция с первой надстройкой
Для этих подмостей используются детали описанной выше базовой конструкции
(Арт. № 710116 / 600004) и дополнительно детали первой надстройки
(Арт. № 710130 / 600011)

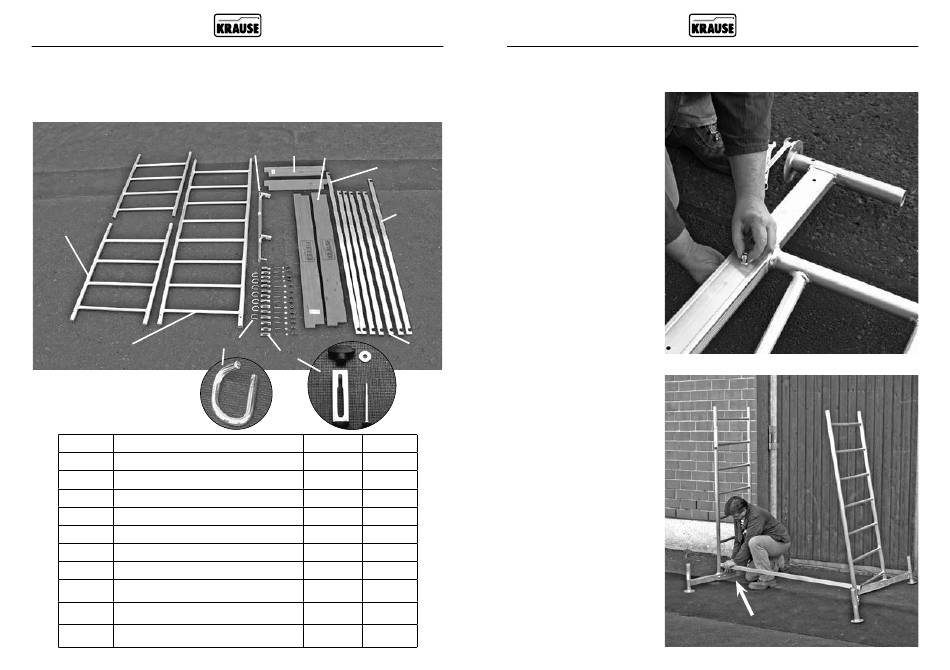

Пакет первой надстройки (Арт. № 710130 / 600011) состоит из следующих частей.
2
1
x7
поз. Наименование
1 Вертикальная рама 2 х 0,65 м
2 Вертикальная рама 1 х 0,65 мм
3 Якорная крепёжная труба
4 Торцевой борт
5 Продольный борт
6 Диагональная перекладина, 1,89 м
7 Диагональная перекладина, 1,77 м
8 Г оризонтальная перекладина, 1,59 м
9 Страховочный зажим М 5х65 мм
10 Замыкатель
303 Базовая конструкция с первой надстройкой
3
4
5
6
10
9
x16
Арт. № кол-во
715012
715029
714305
713506
713001
712707
712813
712806
718860
714411
Последовательность монтажа базовой
конструкции с первой надстройкой
7
Действие 1
Вставьте траверсы в базовую
раму и закрепите двумя
шурупами (с шайбами
и гайками) 718891.
Максимальное вытягивание
траверсы прим. 350 мм.
8
1
2
1
2
Действие 2
2
1
Соедините обе
1
базовые рамы двумя
горизонтальными
5
перекладинами.
Закрепите перекладины
16
страховочными
7 зажимами
M 5 x 65 мм
