4.4 Andamio básico con primero y segundo piso
Para un andamio con primero y segundo piso se necesitan las piezas del andamio
básico (Artículo número 710116 / 600004), así como los elementos adicionales del
primer piso (Artículo número 710130 / 600011) y los elementos del segundo piso.

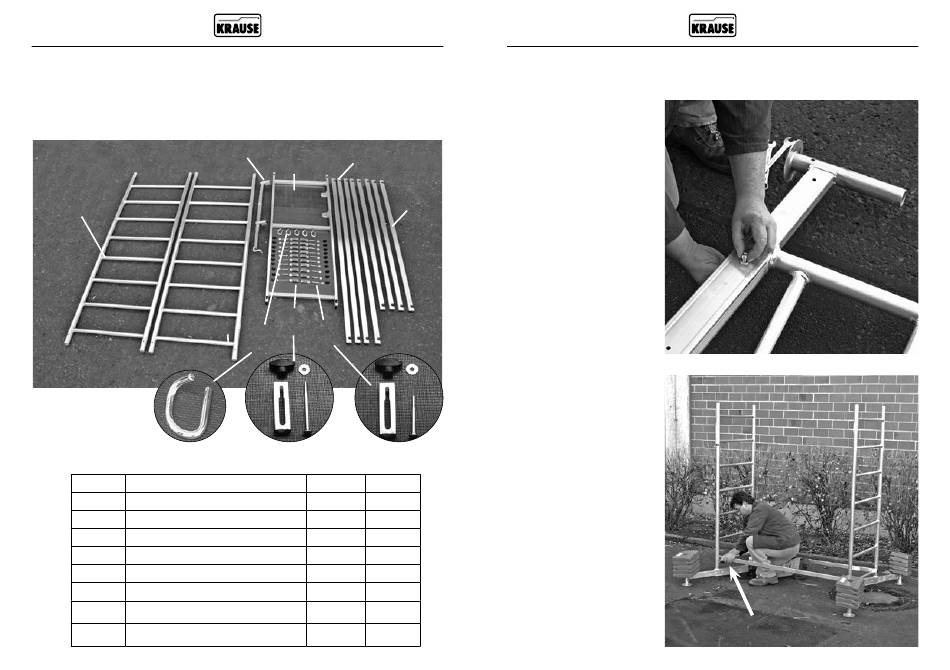

El paquete para el segundo piso (Artículo número 710154 / 600028) está constituido
de los siguientes elementos:
1
x5
Pos. Denominación
1 Bastidor vertical 2,00 x 0,65 m
2 Distanciador a la pared
3 Plataforma de revestimiento con escotilla
4 Travesaño diagonal, aprox. 1,89 m
5 Travesaño de barandilla, aprox. 1,59 m
6 Juego de seguridad M5 x 65 mm
7 Juego de seguridad M5 x 85 mm
8 Enchufe de caída, Ø 8 mm
347
Andamio básico con primero y segundo piso
3
2
4
7
6
8
x2 x18
Artículo nº Unid.
715012 2
714305 1
711007 1
712707 4
712806 4
718860 18
718877 2
714411 5
Pasos de trabajo para el montaje del andamio
básicocon primero y segundo piso
5
Paso 1
Introduzca los travesaños
en el bastidor básico y
asegure cada uno de los
travesaños con 2 juegos de
tornillos.
La extracción máx.de los
travesaños es de 350 mm.
Paso 2
Una ambos bastidores
básicos con 2 puntales de
la barandilla. Asegure los
travesaños diagonales con
juegos de seguridad.
Nota:
En la ilustración el andamio
está asegurado con pesos
de lastre. ¡Estos pesos son
necesarios en andamios
independientes para una
estabilidad segura!
¡Observe las indicaciones
de lastrado en la
página 355!
M 5 x 65 mm
Andamio básico con primero y segundo piso
