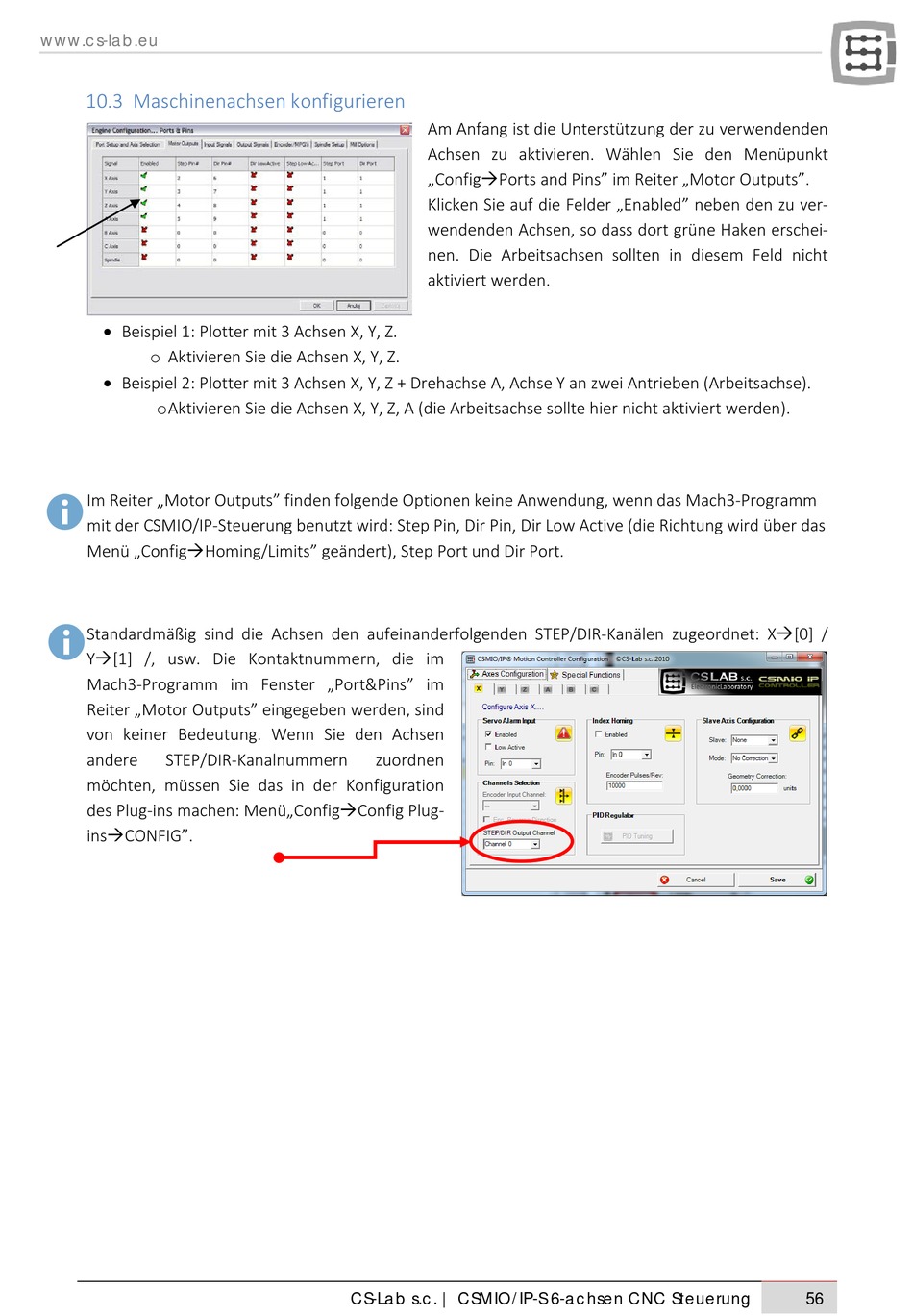

10.3 Maschinenachsen konfigurieren

• Beispiel 1: Plotter mit 3 Achsen X, Y, Z.
o Aktivieren Sie die Achsen X, Y, Z.
• Beispiel 2: Plotter mit 3 Achsen X, Y, Z + Drehachse A, Achse Y an zwei Antrieben (Arbeitsachse).
o Aktivieren Sie die Achsen X, Y, Z, A (die Arbeitsachse sollte hier nicht aktiviert werden).
Im Reiter „Motor Outputs" finden folgende Optionen keine Anwendung, wenn das Mach3-Programm
mit der CSMIO/IP-Steuerung benutzt wird: Step Pin, Dir Pin, Dir Low Active (die Richtung wird über das
Menü „ConfigHoming/Limits" geändert), Step Port und Dir Port.
Standardmäßig sind die Achsen den aufeinanderfolgenden STEP/DIR-Kanälen zugeordnet: X[0] /
Y[1] /, usw. Die Kontaktnummern, die im
Mach3-Programm im Fenster „Port&Pins" im
Reiter „Motor Outputs" eingegeben werden, sind
von keiner Bedeutung. Wenn Sie den Achsen
andere STEP/DIR-Kanalnummern
möchten, müssen Sie das in der Konfiguration
des Plug-ins machen: Menü„ConfigConfig Plug-
insCONFIG".
Am Anfang ist die Unterstützung der zu verwendenden
Achsen zu aktivieren. Wählen Sie den Menüpunkt
„ConfigPorts and Pins" im Reiter „Motor Outputs".
Klicken Sie auf die Felder „Enabled" neben den zu ver-
wendenden Achsen, so dass dort grüne Haken erschei-
nen. Die Arbeitsachsen sollten in diesem Feld nicht
aktiviert werden.
zuordnen
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung 56
