4.12 Bedeutung der LED-Kontrollleuchten
An der Frontplatte des CSMIO/IP-S-Gerätes befindet sich eine Gruppe LED-Kontrollleuchten, die er-
leichtern die Richtigkeit der elektrischen Montage zu überprüfen und solche Elemente wie z.B. Refe-
renzier- (HOME), End- (LIMIT) und Sicherheitsschalter (E-STOP) zu diagnostizieren.

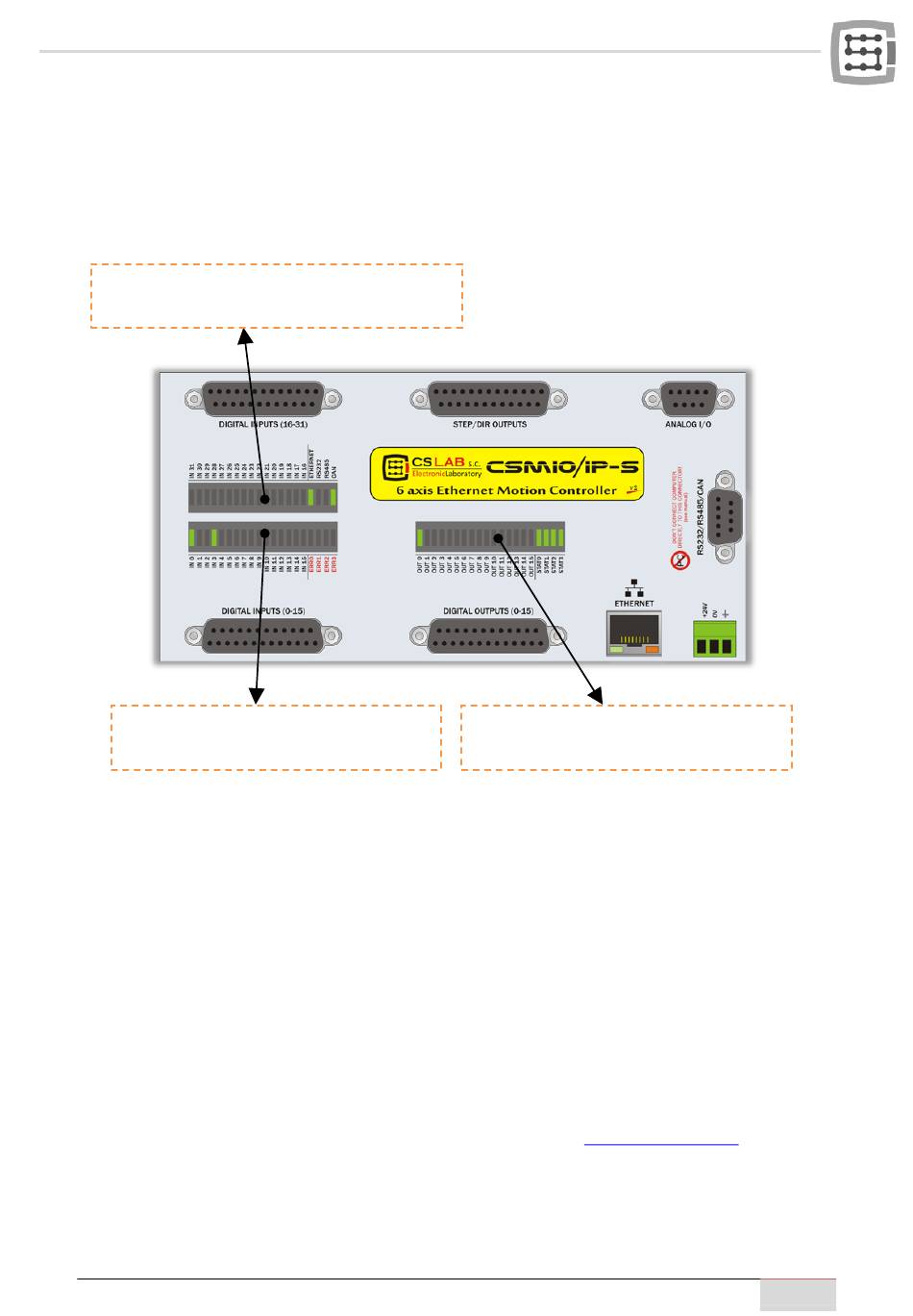

4.12.1 Arten und Anordnung der LED-Kontrollleuchten
Kontrollleuchten der Digitaleingänge 16-31 und
Aktivität der Kommunikationsanschlüsse
Kontrollleuchten der Digitaleingänge 0-15
und Fehleranzeige (ERRx)
•
Die Kontrollleuchten der Digitaleingänge und -ausgänge bedürfen eher keiner Erläute-
rung. Wenn ein Signal z.B. an den Eingang Nr. 5 gelegt wird, leuchtet die Diode IN5. Das
gilt gleichermaßen, wenn z.B. der Ausgang Nr. 2 eingeschaltet wird und die Diode OUT2
leuchtet.
•
Die Kontrollleuchte CAN brennt, wenn mindestens ein Erweiterungsmodul angeschlossen
ist und über den CAN-Datenbus eine einwandfreie Kommunikation erfolgt.
•
Die Kontrollleuchte RS485 brennt, wenn die Kommunikation über den RS485-Datenbus
erfolgt.
•
Die Kontrollleuchte RS232 brennt, wenn die Kommunikation über den RS232-Anschluss
erfolgt.
•
Die Kontrollleuchte ETHERNET brennt, wenn die Steuerung erfolgreich die Kommunikati-
on mit dem PC hergestellt hat.
•
Die Kontrollleuchten ERR0-ERR3 zeigen interne Fehler der Steuerung an. Im Normalbe-
trieb sollte keine davon brennen. Falls eine davon brennt, setzen Sie sich in Verbindung
mit dem Kundendienst – siehe den Reiter „Kontakt" auf
•
Die Kontrollleuchten STAT0-STAT3 zeigen den internen Zustand der Steuerung an. Die
Angabe von deren Zustand kann hilfreich sein, wenn es zu irgendwelchen Betriebsstö-
rungen des Gerätes kommt. Nachstehend wird die Bedeutung der oben genannten Kont-
rollleuchten ausführlich beschrieben.
Kontrollleuchten der Digitalausgänge 0-
15 und Gerätezustandsanzeige (STATx)
