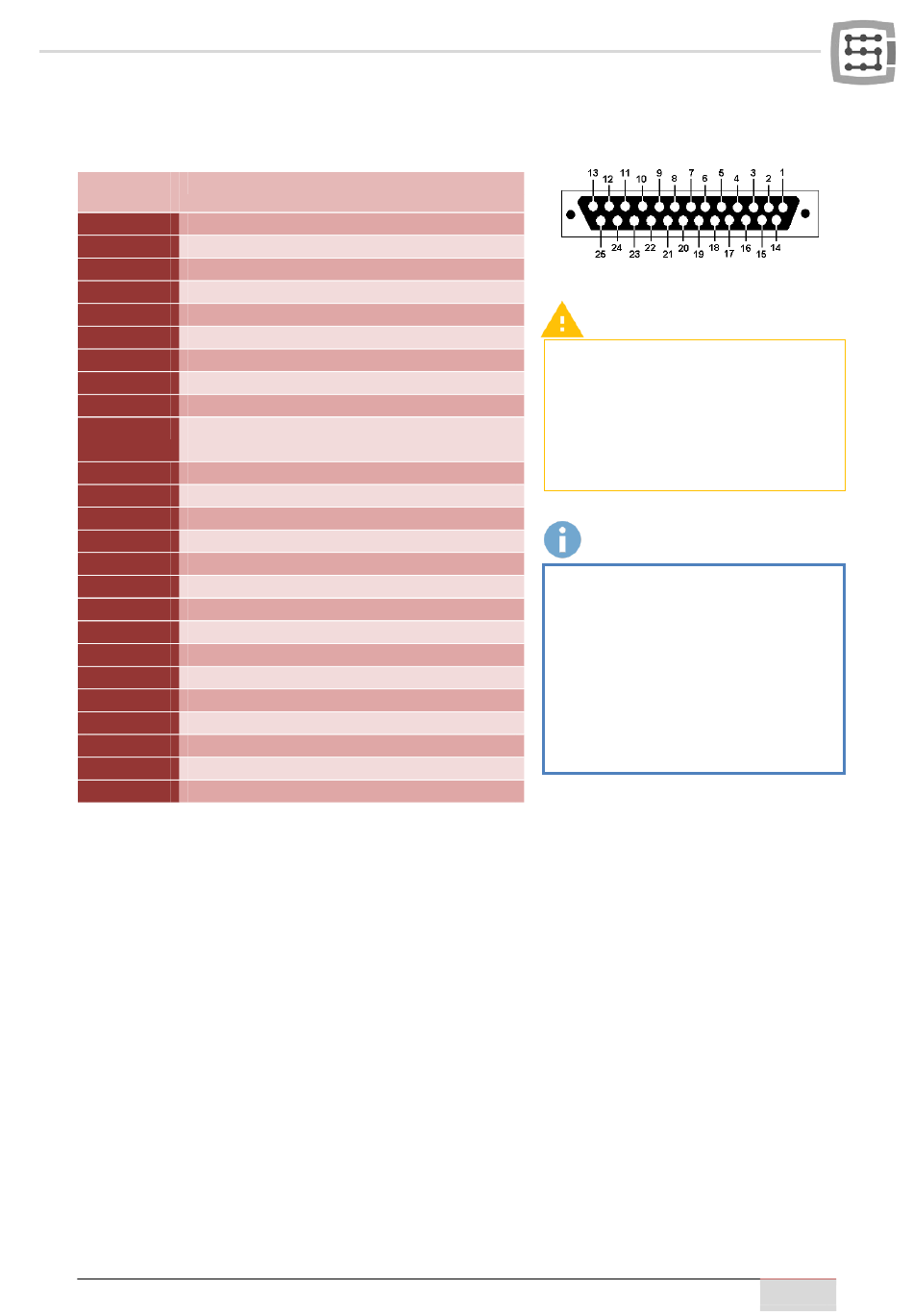

4.3 Digitale Ausgangsbuchse (0-15) (CSMIO/IP-S v2)
Die Steuerungen CSMIO/IP-S v2 haben Seriennummern, die ab 1120... aufwärts beginnen.
Kontakt-
nummer
1
Stromversorgung 24 V für die Ausgänge 0-3
2
Ausgang 0
3
Ausgang 2
4
Stromversorgung 24 V für die Ausgänge 4-7
5
Ausgang 4
6
Ausgang 6
7
Stromversorgung 24 V für die Ausgänge 8-11
8
Ausgang 8
9
Ausgang 10
10
Stromversorgung 24 V für die Ausgänge 12-
15
11
Ausgang 12
12
Ausgang 14
13
Masse (nicht besetzt)
14
Masse 0 V für die Ausgänge 0-3
15
Ausgang 1
16
Ausgang 3
17
Masse 0 V für die Ausgänge 4-7
18
Ausgang 5
19
Ausgang 7
20
Masse 0 V für die Ausgänge 8-11
21
Ausgang 9
22
Ausgang 11
23
Masse 0 V für die Ausgänge 12-15
24
Ausgang 13
25
Ausgang 15
Beschreibung
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Die Ausgänge haben eine Belastbarkeit
von 250 mA. Zu beachten ist auch, dass
es beim Anschluss hoher Induktivitäten
empfiehlt, eine zusätzliche Überspan-
nungsschutzdiode, vorzugsweise mög-
lichst nah an der Spule, einzusetzen.
In der „Port&Pins"-Konfiguration des
Mach3-Programms bezieht sich der Wert
in der Spalte „Pin" nicht auf die Kontakt-
nummer am CSMIO/IP-Anschluss, son-
dern auf die Ausgangsnummer.
Das bedeutet, dass bei der Eingabe von
Oz
„9" der Ausgang 9, d.h. der Kontakt 21
am CSMIO/IP-Anschluss eingestellt wird.
17
