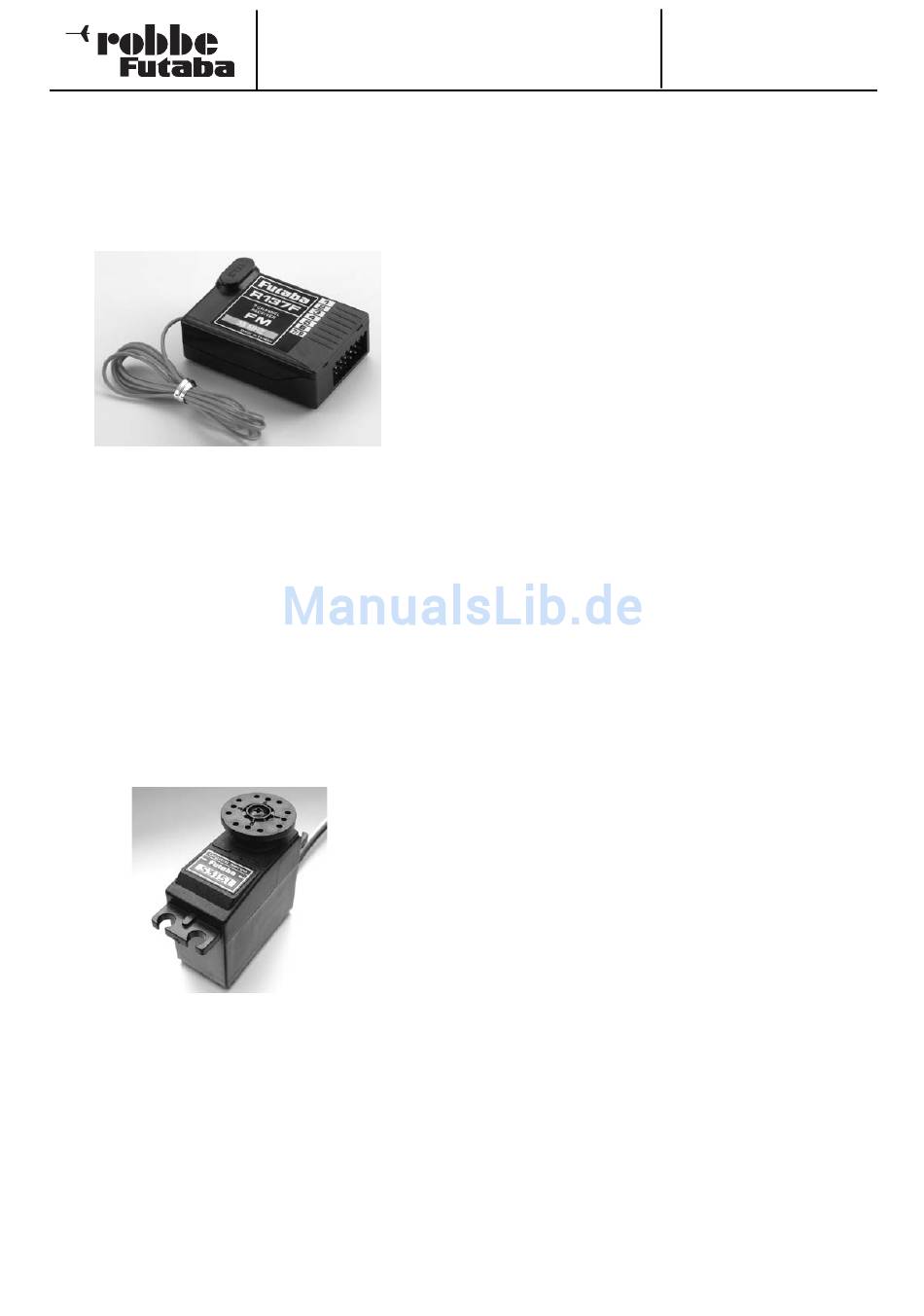

2.2 EMPFÄNGER R137F
Der Empfänger R137F ist ein kleiner leichter 7 Kanal FM-Em-
pfänger, der komplett in der vorteilhaften SMD-Technik erstellt
ist.
Durch seine Bauform und die praktischen stirnseitigen Servo-
anschlüsse kann er selbst in kleinen Modellen gut unterge-
bracht werden.
Eine aktive Vorstufe sorgt bei diesem Empfänger für eine
außerordentliche Schmalbandigkeit und hohe Trennschärfe
zum Nachbarkanal. Eine aktive Störunterdrückung sorgt für
volle Reichweite. Besonderer Wert wurde auf eine Störunter-
drückung bei BEC-Betrieb gelegt, um eine Beeinflussung über
die Stromversorgung zu vermeiden.
2.3

DIGITAL-SERVO S3151

Dieses Digital-Universalservo hat die bekannten Standardab-
messungen. Es ist für gehobene Ansprüche in allen Bereichen
des Modellbaues einsetzbar. Die Abtriebsachse ist mehrfach
gelagert, mit einem Kugellager und einem doppelten Spezial-
lager.
Obwohl für den 4 Zellen-Betrieb ausgelegt, kann das Servo im
BEC-Betrieb oder mit Konverter und Akkuweichen mit bis zu 6
Volt angesteuert werden. Zum Lieferumfang gehört ein Servo-
Zubehörbeutel.
FF 7 (T7CP)
3.

TECHNISCHE DATEN

3.1 SENDER T7CP
Steuerkanäle / Funktionen: . . . . . . . . . . . . . . . . . . . . . 7 / 14
Frequenzbänder: . . . . . . . . . . . . . . . . . . . . . . . . 35, 40 MHz
Frequenzkanäle: . . . . . . . . . . . . . . . . . . . . . . . . 20 (+10), 22
Übertragungssystem: . . . . . . . . . . . . . . . . . . . . . FM / PCM
Kanalraster: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 kHz
Stromversorgung: . . . . . . . . . . . . . . . . . . . . . . . . 9,6 V Akku
Stromaufnahme: . . . . . . . . . . 10/180 mA (ohne/mit HF-Teil)
Abmessungen: . . . . . . . . . . . . . . . . . . . 190 x 170 x 60 mm
Gewicht (mit Akku): . . . . . . . . . . . . . . . . . . . . . . . ca. 875 g
3.2 EMPFÄNGER R137F
Kanalzahl: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Frequenzbänder: . . . . . . . . . . . . . . . . . . . . . . . . . 35/40 MHz
Zwischenfrequenz: . . . . . . . . . . . . . . . . . . . . . . . . . 455 kHz
Übertragungssystem: . . . . . . . . . . . . . . . . . . . . . . FM (PPM)
Kanalraster: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 kHz
Antennenlänge: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 cm
Betriebsspannung: . . . . . . . 4,8 - 6 V (4-5 Zellen NC/NiMH)
Stromaufnahme: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9,5 mA
Abmessungen: . . . . . . . . . . . . . . . . . . . .51,5 x 33 x 21 mm
Gewicht: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 g
3.3 DIGITAL SERVO S3151
Nennspannung: . . . . . . . . . . . . . . . . .4,8 V
Stellkraft: . . . . . . . . . . . . . . . . . . . .31 Ncm
Haltekraft: . . . . . . . . . . . . . . . . . . . .77 Ncm
Geschwindigkeit (/45°): . . . . . . . . .0,16 sek
Betriebsspannung:. . . . . . . . . . . . . . . . . . . . . .4,8 - 6,0 V
Abmessungen: . . . . . . . . . . . . . . . .40,5 x 20 x 36,1 mm
Gewicht: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 g
Zellenzahl (NC / NiMH): . . . . . . . . . . . . . . . . . . . . . . . . .4
5
Bestellnummer
35 MHz F7025
40 MHz F7026
6,0 V
39 Ncm
97 Ncm
0,13 sek
