Um mit dem FX-30 Sender einen Flugsimulator zu bedienen,
setzen Sie bitte das als Zubehör erhältliche Adapter kabel No.
8239 ein.
Der Sender muss dazu unbedingt auf 8 Kanal und FM Mo -
dulation eingestellt sein (im Basis Menü, Einstellmenü
Frequenz). Kapitel 12.4.
Das Einschalten der Trainerfunktion auf PPM 8-Modulation
schaltet die HF ab, auch bei 2,4 GHz.
4.9

EINGABEELEMENTE

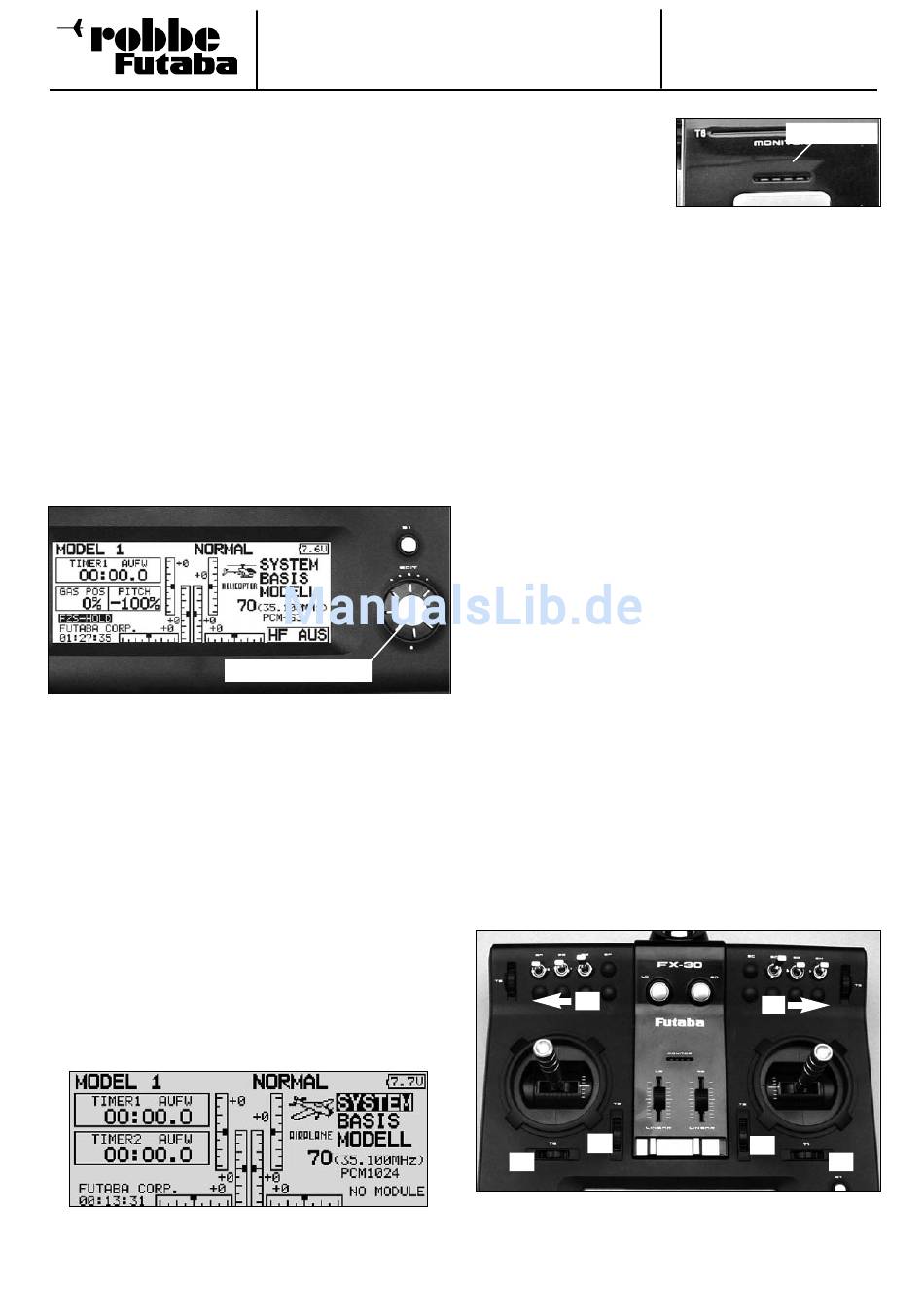

Die Programmierung der FX-30 erfolgt, in Verbindung mit dem
großen übersichtlichen LCD-Monitor, über den '3-D-Hotkey'
mit EDIT-Funktion und der S1-Taste.
LCD-MONITOR-BEDIENFELD
Der große, übersichtliche und kontraststarke LCD Grafik-
Monitor mit 255 x 96 Dots stellt dem Anwender sowohl bei der
Programmierung als auch während des Betriebes alle notwen-
digen Informationen zur Verfügung.

3-D-HOTKEY / EDIT-TASTE

Die Dateneingabe bei der Programmierung erfolgt hauptsäch-
lich über den '3-D-Hotkey', durch Drehbe wegungen wird ein
markierter Wert erhöht oder verringert. Durch eine Druck be -
tätigung erfolgt die Bestätigung von neu eingestellten Werten
(EDIT-Funktion).

Eingabetaste-S1

Mit der S1-Taste können Sie in den einzelnen Untermenüs
hin- und herblättern ohne das Sie sich direkt in den speziellen
Einstellungen befinden. Durch kurzes drücken der Taste
springt der Cursor zurück zum Ausgang. Um zurück in das
Home-Display zu gelangen müssen Sie die Taste für mind. 1
Sekunde gedrückt halten. Damit es während des Flugbetriebs
zu keinen ungewollten Einstellungen kommt dient die S1 Taste
auch als Key-Lock. Zum Sperren und Entsperren der Tasten
aus dem Home Display min.1Sek. gedrückt halten.
Die Abbildung zeigt das Start-Display. Die Beschreibung der
einzelnen Anzeigen erfolgt in Kapitel 9.
FX-30
'3-D-Hotkey / EDIT

4.10 LED-STATUS

Auf der Frontseite befinden
sich 2 Status-LED, welche
mit Blink sequenzen
Farben den Sen derstatus
anzeigt.
• Nachdem Einschalten leuchtet die rote LED.
• Langsames, grünes Blinken wird während der Frequenzka -
nalübertragung an den Empfänger angezeigt.
• Die LED-Monitorfarbe wechselt auf grün, wenn das DSC-
Kabel angeschlossen ist, oder der Sender als Schülersen -
der aktiviert ist.
• Schnelles, rotes Blinken weist darauf hin, dass kein HF-
Modul eingesetzt ist, oder dass das eingesetzte HF-Modul
nicht zum Sender bzw. dem ausgewählten Frequenzband
passt.

KURZFASSUNG DER WICHTIGSTEN FARBANZEIGEN:

LED-rot leuchtet:
LED rot,grün leuchtet:
LED rot blinkt:
LED grün blinkt:
4.11 ROTARY TRIMMUNG
Die 4 Trimmer um die Steuerknüppel (T1...T4), als auch die bei-
den seitlich oben angebrachten (T5 + 6), sind als Rotary-Trim-
mer ausgeführt. Sie können frei wählbar zur Trimmung der
Steuerknüppel oder jedes anderen Steuergeberelementes, als
auch als Geber für Mischfunktionen eingesetzt werden.
Bei jeder Betätigung wird der Trimmwert um die voreinge-
stellte Schrittweite verändert. Erreicht die Trimm-Position den
Neutralpunkt (Mittelstellung) oder wird der Neutralpunkt über-
fahren, so ertönt ein akustisches Signal.
Die aktuelle Trimm-Position wird in einer Balkengrafik im Start-
display, sowie im Menü "Trimmwert" angezeigt. Im Menü
"Funktion" wird individuell dem jeweiligen Trimm-Taster die
Trimmrate und Schrittweite vorgegeben.
Im Basis-Menü, Untermenü "Funktion" werden die Rotary
Trimmer den einzelnen Geber als Trimmfunktion zugewiesen.
Weiterhin wird in diesem Menü der Trimmweg und die Art der
Trimmung eingestellt (ATL, Center, Normal).
T6
T3
T4
Im Untermenü Trimmeranzeige werden individuell für den
jeweiligen Rotary-Trimmer die Trimm-Schrittweite "Step" ein-
gestellt und die Funktion Global oder Separat zugewiesen.
11
Bestell Nummer
35 MHz: F 8042
40 MHz: F 8043
41 MHz: F 8044
Monitor-LED
und
HF-Modul eingesetzt,
keine HF Abstrahlung.
Sender HF-Abstrahlung
kein HF-Modul eingesetzt
DSC- oder Lehrer-Schüler Betrieb
T5
T2
T1
