Entleeren Des Geräts; Rückschlagventil - DAB e.sybox Bedienungs- Und Wartungsanweisung

Für den Gebrauch des Kreuzschlüssels empfiehlt es sich, den unbenutzten Schlüssel „1" an einem sicheren Ort so aufzubewahren, dass
er nicht verlorengeht oder nach Beendigung der Arbeiten erneut in der Aufnahmestelle im Schlüssel „3" unterbringen.
Verwendung Ende "C":
Ein Schraubenzieher mit flacher Schneide und
korrekter Größe für die Handhabung der
Deckel der Hauptsystemanschlüsse (1 Zoll
und 1 1/4 Zoll). Gebrauch bei der ersten
Installation für die Entfernung der Deckel der
Abflussöffnungen, an welchen die Anlage
angeschlossen werden
Füllvorgang im Fall der Horizontalinstallation;
für den Zugang zum Rückschlagventil,... Sollte
der Schlüssel verlorengehen oder beschädigt
werden, können die gleichen Vorgänge durch
Gebrauch eines flachen Schraubenziehers mit
geeigneter Größe ausgeführt werden.
12.2 Entleeren des Geräts
Soll das im Gerät befindliche Wasser entleert werden, wie folgt vorgehen:
1. Stromversorgung unterbrechen;
2. den am nächsten zum System befindlichen Vorlaufhahn öffnen, damit der Druck aus dem System genommen wird und so weit wie möglich leeren;
3. falls ein Absperrventil direkt am Systemende vorhanden ist (was stets empfohlen wird), so schließen, dass die Wassermenge in der Anlage
zwischen dem System und dem ersten offenen Wasserhahn nicht abfließt;
4. die Absaugleitung am zum System am nächsten liegenden Punkt unterbrechen (es ist stets empfehlenswert, ein Absperrventil sofort am
Systemanfang zu haben) damit nicht auch die gesamte Absauganlage geleert wird;
5. Abflussdeckel entnehmen (abb.1 Seite E) und das Wasser ablaufen lassen (ca. 2,5 Liter);
6. das in der Vorlaufanlage eingeschlossene Wasser am Ende des in das System integrierten Rückschlagventils kann bei der Trennung des
Gerätes oder durch die Entnahme des Deckels aus der zweiten Vorlaufleitung abfließen (falls nicht benutzt).
Obwohl das System im Prinzip leer ist, kann nicht das gesamte darin enthaltene Wasser ausgestoßen werden. Während der Hand-habung
des Gerätes nach dem Entleeren können kleine Wassermengen aus dem System austreten.
12.3 Rückschlagventil
Das Gerät verfügt über ein integriertes Rückschlagventil, das für den korrekten Betrieb erforderlich ist. Feststoffe oder Sand im Wasser können zu
Betriebsstörungen des Ventils oder des Gerätes führen. Dennoch wird empfohlen, klares Wasser zu verwenden und eventuell Eingangsfilter
vorzusehen, falls eine Anomalie in der Funktionsweise des Rückschlagventils festgestellt wird. Dieses kann auf folgende Weise aus dem Gerät
genommen und gereinigt werden (abb. 26):
1. Zugangsdeckel am Ventil entnehmen;
2. Kreuzschlüssel am Ende „F (Abschn. 12.1) so einstecken, dass die gelochte Zunge mit den Schnappnägeln eingehakt wird;
3. entnehmen ohne zu drehen; der Vorgang kann eine gewisse Kraft verlangen Es wird eine Kartusche entnommen, die ebenfalls das zu wartende
Ventil enthält. Die Kartusche bleibt auf dem Schlüssel;
4. Die Kartusche vom Schlüssel nehmen: Durch gegenseitiges Drücken werden die Nägel freigegeben und die Kartusche kann seitlich
herausgezogen werden;
5. Ventil unter fließendem Wasser reinigen, sicherstellen, dass es nicht beschädigt ist und eventuell auswechseln;
6. Die komplette Kartusche erneut in ihre Aufnahmestelle legen: Der Vorgang verlangt die notwendige Kraft für das Zusammendrücken der beiden
O-Ring-Dichtungen Eventuell das Ende „D" des Kreuzschlüssels als Drücker zuhilfe nehmen. Nicht das Ende „F" benutzen, da die Nägel
ansonsten erneut in der Zunge der Kartusche einrasten, ohne gelöst werden zu können;
Verwendung Ende "D":
Sechskantgriff, geeignet für die Entfernung
des Deckels
Füllvorgangs bei Vertikalinstallation. Sollte der
Schlüssel verlorengehen oder beschädigt
werden, kann der gleiche Vorgang ausgeführt
werden, indem ein Kreuzschlüssel mit
soll; für den geeigneter Größe verwendet wird.

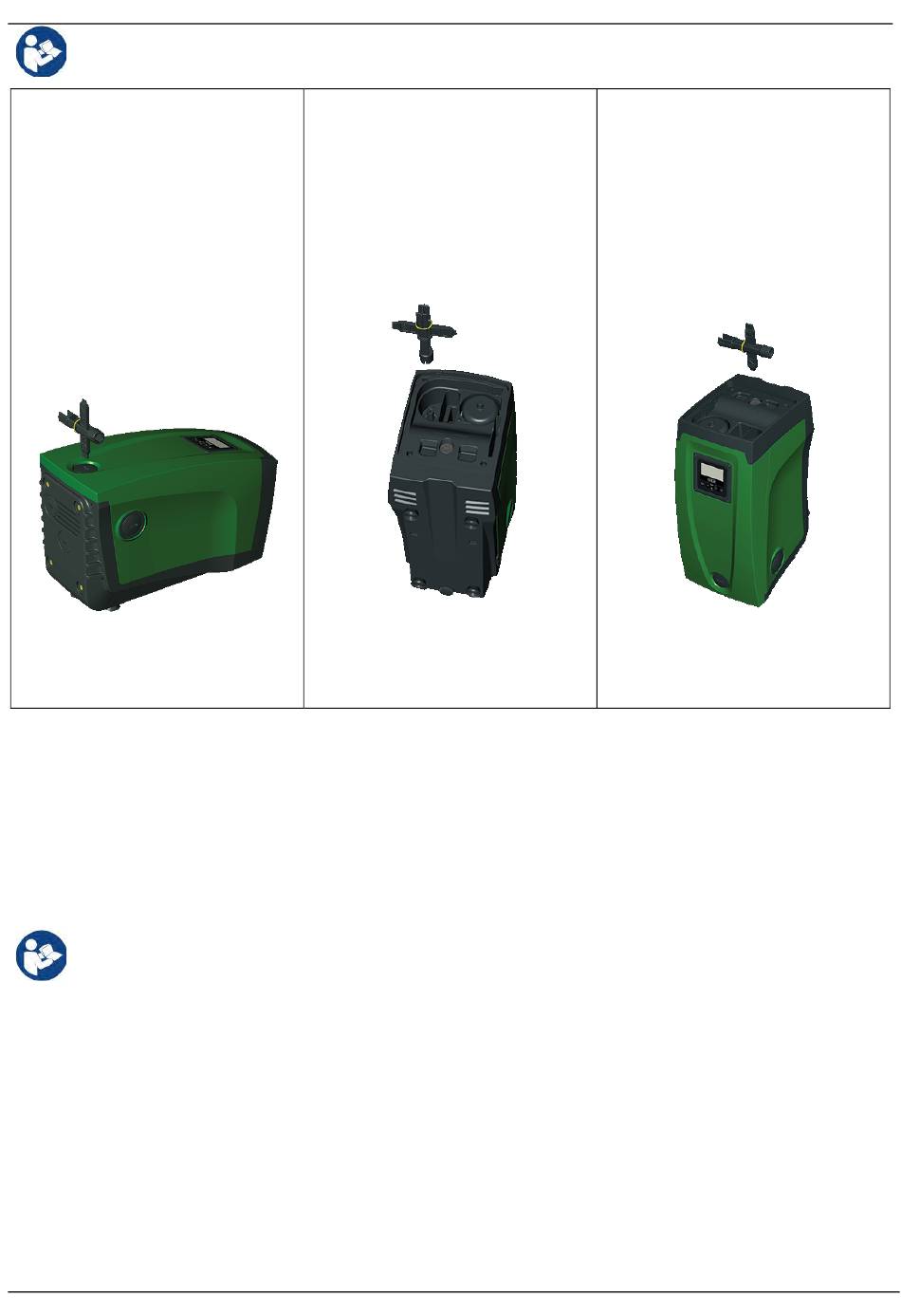

Abbildung 23
DEUTSCH
zwecks Ausführung des
Abbildung 24
145
Verwendung Ende "E":
Ein flacher Schraubenzieher mit geeigneter
Größe für die korrekte Handhabung des
Zugangsdeckels für die Motorwelle und falls
die Schnittstelle für den Schnellanschluss des
Systems (Abschn. 11.3) installiert wurde, für
den Zugang zum Schlüssel zwecks Ausklinken
der Verbindung. Sollte
verlorengehen oder beschädigt werden,
können die gleichen Vorgänge
Gebrauch eines flachen Schraubenziehers mit
geeigneter Größe ausgeführt werden. .
Verwendung Ende "F":
Die Funktion dieses Werkzeugs ist für die
Wartung des Rückschlagventils bestimmt und
wird im entsprechenden Abschnitt 12.3 näher
erläutert.
der Schlüssel
durch
Abbildung 25
