A "C" jelű végződés használata:
Ez gyakorlatilag egy lapos csavarhúzó
megfelelő méretekkel mely alkalmas a
berendezés fő hidraulikus csatlakozásainál
lévő menetes dugók eltávolítására (1"és
1"1/4). Használható az első installáció
folyamán azon dugók eltávolítására melyek a
bekötési pontokon vannak
installációnál, vagy az egyirányú szelephez
való hozzáférés érdekében. Abban az
esetben, ha a kulcs elvész vagy megsérül,
ugyanezek a műveletek elvégezhetők egy
megfelelő méretű lapos csavarhúzóval.
12.2 A rendszer leürítése
Ha a berendezésben lévő víz leeresztése szükséges, a művelet a következőképpen végezhető el:
1. Áramtalanítsa a berendezést;
2. Nyissa ki a legközelebbi vízcsapot annak érdekében, hogy megszűnjön a nyomás és könnyebb legyen a leürítés;
3. Ha kiépített a nyomóoldali zárószelep (mely egyébként javasolt) akkor azt zárja el, hogy a teljes rendszer vízmennyisége ne tudjon
visszaömölni a berendezésbe;
4. Zárja el a szívóágat a lehető legközelebbi ponton (mindig javasolt a szívóágba is beépíteni egy záró (leválasztó) szelepet) annak érdekében,
hogy ne kerüljön sor a szívóág esetleges leürítésére is;
5. Távolítsa el a leeresztő dugót (1.ábra /"E" nézet) és engedje le a berendezésben lévő vizet (kb. 2.5 liter);
6. A beépített egyirányú szelepen túl megrekedt víz leeresztésre kerülhet pl.akkor, amikor hiraulikusan lekötjük a csőrendszerről a
berendezést.
Ekkor lényegében leeresztettnek tekinthető a szivattyúzó berendezés de nem lehetséges a teljes vízmennyiség tökéletes leeresztése.
A leeresztést követő munkák folyamán előfordulhat, hogy bizonyos vízmennyiség nyomokban előfordul a berendezés belsejében.
12.3 Egyirányú szelep
A berendezés tartalmaz egy egyirányú szelepet mely szükséges a helyes működés érdekében. A vízben lévő szilárd testek vagy homok
az egyirányú szelep, illetve a teljes berendezés hibás működését eredményezheti. Ajánlott a szivattyú tiszta vízhez való használata és esetleg
bemeneti szűrő beépítése ha rendellenes működés tapasztalható az egyirányú szelepnél, mindazonáltal a szelep kiszerelhető és tisztítható és
/vagy cserélhető az alábbiak szerint (26.ábra):
1. Szerelje kia szelephez való hozzáférés dugóját;
2. Helyezze be a keresztkulcs "F" végét (lásd 12.1 fejezet) úgy hogy beakadjon nyelvrésze a kattanó bütykökbe;
3. Húzza ki forgatás nélkül: a művelethez egy bizonyos fizikai erőre van szükség. Kihúzásra kerül egy tartórész mely tartalmazza a
karbantartandó szelepet is. A tartórész a kulcson marad;
4. Vegye le a tartórészt a szerszámról: a megfogó bütyköknek egymás felé való benyomása feloldja a zárást. Ekkor a tartórész oldalirányban
levehető;
5. Tisztítsa meg a szelepet folyó vízben, ellenőrizze,hogy nem sérült-e és szükség szerint cserélje;
6. Helyezze vissza a komplett tartórészt. A művelethez egy bizonyos fizikai erőre van szükség a 2 db. "O" gyűrűs tömítés benyomása miatt.
Esetleg használja a keresztkulcs "D" végződését mint nyomó eszközt. NE használja az "F" végződést mivel a kattanó bütykök ismét
zárópozícióba pattanhatnak és ekkor már nem lehet őket kioldani!;
7. Csavarozza vissza a védődugót teljesen. Amennyiben az előző műveletben a tartóelem nem lett teljesen benyomva, a védődugó elvégzi a
komplett benyomását.

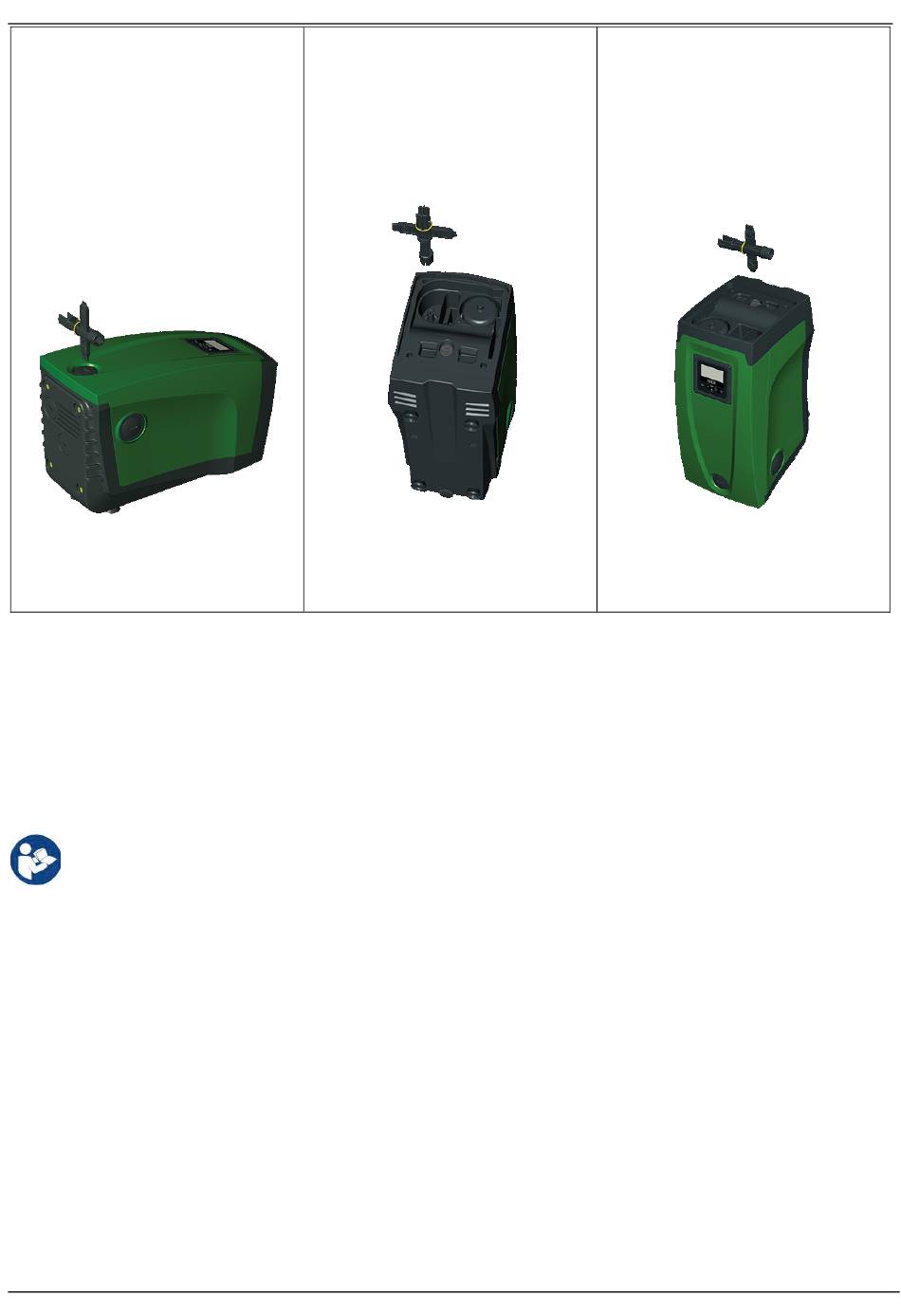

A "D" jelű végződés használata:
Belső hatlapú végződés mely alkalmas a dugó
eltávolítására
installáció esetén.Ha elvész vagy megsérül,
egy megfelelő méretű szabványos kulccsal
helyettesíthető.
vízszintes
23.ábra
MAGYAR
feltöltéshez függőleges
24.ábra
544
A "E" jelű végződés használata:
Ez gyakorlatilag egy lapos végű csavarhúzó
megfelelő méretekkel
hozzáférési dugójának eltávolításához ha
gyorscsatlakozási tartozékot használunk (9.3
fejezet), a csatlakozó elemhez való hozzáférés
érdekében. Ha a szerszám elvész vagy
megsérül, a művelet elvégezhető
megfelelő méretű lapos csavarhúzóval is.
A "F" jelű végződés használata:
Ez a kulcs az egyirányú
karbantartásához használható
részletesebben a 12.3 fejezetben van
ismertetve.
a motortengely
egy
25.ábra
szelep
ami
