Falta água assinalada por
flutuador
in =3, 4
(2)
Setpoint auxiliar Pauxn
in =5, 6
(2)
Disable sistema
in =7, 8
(2)
Disable sistema + anulação
fault e warn.
in = 9
Anulação fault e warn
in =10, 11, 12, 13
(2)
Função Kiwa (sinal baixa
pressão na entrada)
PR=0
Sensor de pressão remoto
desabilitado
PR=1
Utilização sensor de pressão
remoto
A activação da função relativa a esta caixa + qualquer outra função em modalidade segurança causa o stop do sistema. Neste caso o sistema
(1)
visualiza a causa de paragem mais prioritária.
Os algarismos separados pela vírgula indicam os possíveis valores programados correspondentes à função em questão. Ao contrário,
(2)
relativamente à central de controlo, em caso de perda de comunicação, esta acende o relé 1 de acordo com as programações de O1 (ver tab.
21) considerando a falta de comunicação como uma condição de erro.
7.1.4 Programação das funções de central de controlo
O valor de default de todas as entradas e do sensor de pressão remoto é DISABLE, portanto para as poder utilizar deverão ser activadas pelo
utilizador, ver par 9.6 - Setup das entradas digitais auxiliares IN1, IN2, IN3, IN4, par. sensor press. 9.5 - PR: Sensor de pressão remoto.
As saídas são habilitadas de default, ver funções saídas par 9.6 - Setup das saídas OUT1, OUT2.
Se não foi associada nenhuma central de controlo, as funções entradas, saídas e sensor de pressão remoto são descuidadas e não têm nenhum
efeito, qualquer que seja a programação delas. Os parâmetros ligados à central de controlo (entradas, saídas e sensor de pressão) também
podem ser programados se a ligação é ausente ou até não realizada. Se a central de controlo é associada (faz parte da rede wireless do e.sybox)
mas por problemas está ausente ou não visível, quando os parâmetros ligados às funções são programados a um valor diferente do disable,
piscam indicando que não poderão cumprir a sua função.
7.1.5 Associação e dissociação de e.sybox com a central de controlo
Para efectuar a associação entre e.sybox e central de controlo, procede-se como para a associação de um outro e.sybox: da página AS do menu
instalador premir por 5 seg. a tecla "+" até acender intermitente o led azul escuro (quer que o e.sybox esteja sozinho quer em grupo). A seguir, na
central, premir a tecla ► por 5 seg. até acender intermitente o led azul escuro da comunicação. Logo que a ligação se activar, o mesmo led continua
aceso fixo e na página AS do esybox aparece o símbolo do e.sylink. A dissociação do e.sylink é análoga ao e.sybox: da página AS do menu instalador
premir por 5 seg. a tecla "-"; isso eliminará todas as ligações wireless presentes.

8. O TECLADO E O VISOR

A interface utilizador é composta por um pequeno teclado com visor LCD 128x240 pixel e led de sinalização POWER, COMM, ALARM como se
pode ver na Figura 13. O visor visualiza as grandezas e os estados dos dispositivos com indicações sobre as funções dos vários parâmetros.
As funções principais estão resumidos na Tabela 7.
A tecla MODE permite passar aos itens seguintes no interior do mesmo menu. Uma pressão
prolongada de pelo menos 1 seg. Permite voltar ao item de menu anterior.
A tecla SET permite sair do menu actual.
Activação setpoint auxiliar
Nenhuma acção
correspon-dente
Nenhuma acção Sistema em stop F3
Sistema em stop F3 +
Nenhuma acção
anulação fault e warn
Nenhuma acção Anulação fault e warn.
Nenhuma acção Sistema em stop F4
Nenhuma acção Nenhuma acção
Nenhuma acção Setpoint em sensor remoto
PORTUGUÊS
Nenhuma acção
Nenhuma acção
Nenhuma acção
Nenhuma acção
Nenhuma acção
Nenhuma acção
Nenhuma acção

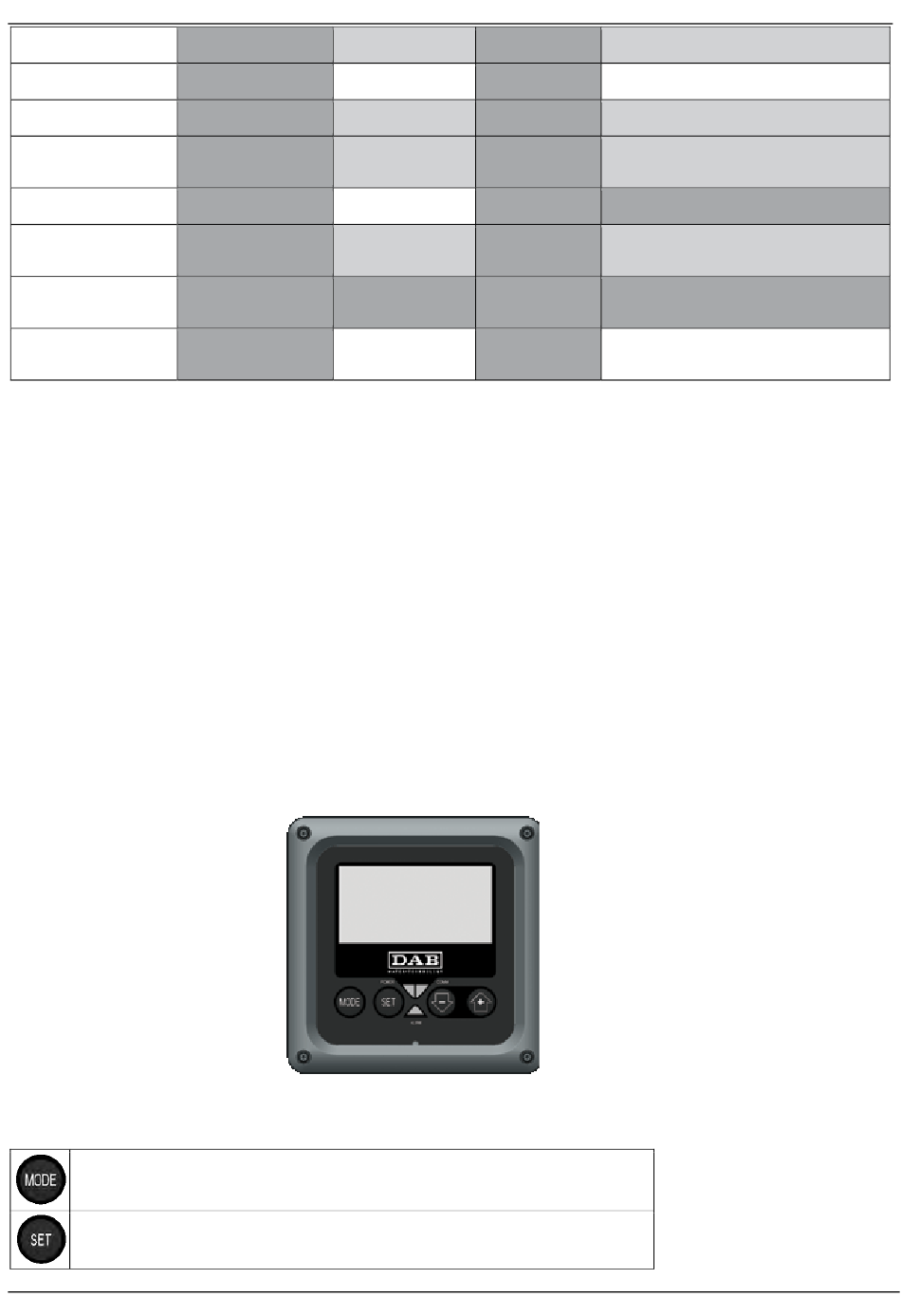

Figura 13: Aspecto da interface utilizador
596
Activação da pressão inferior entre os setpoint auxiliares
programados
Sistema em stop
Sistema em stop
Nenhuma acção
Sistema em stop
Nenhuma acção
Descuida-se o setpoint remoto
(1)
(1)
(1)
