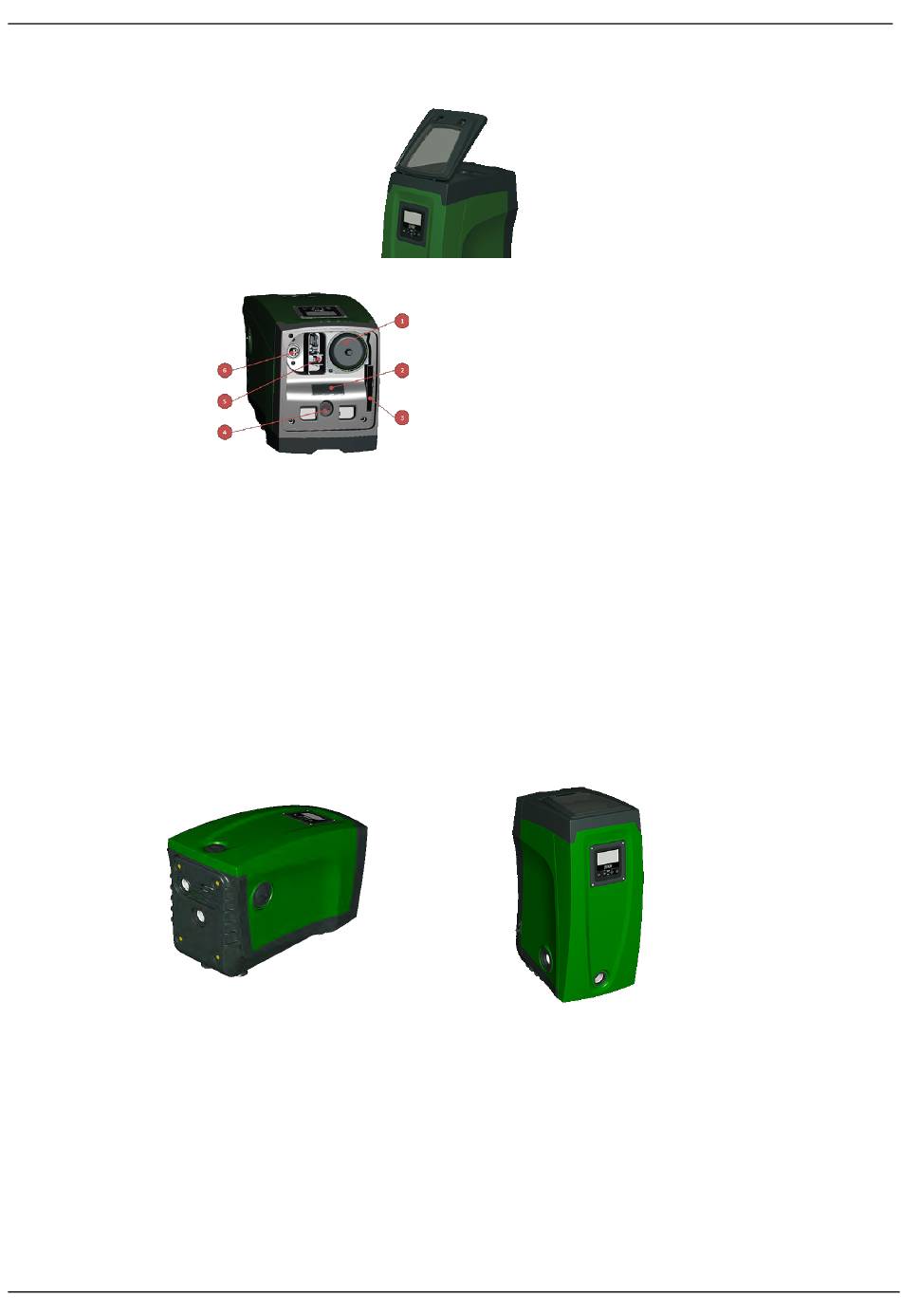

– Поверхность A: дверца доступа в технический отсек. Можно снять дверку, вставив 2 пальца в резиновые захваты, сжав и повернув
дверку вокруг петель на противоположной от захватов стороне (см. Рис.2). Чтобы вернуть дверку на место, вставьте петли в гнезда и
закройте дверку до срабатывания.
– Внутри технического отсека имеется доступ к следующим компонентам (см. Рис.3):
– Сторона B: съемная винтовая пробка для доступа к обратному клапану (см. пар. 12.3). Ее может снимать только квалифицированный
персонал для проведения техобслуживания.
– Сторона C: 4 резьбовых гнезда из латуни представляют собой место для привинчивания 4 ножек для вертикальной установки. 2
винтовых пробки 1" могут быть сняты для выполнения соединений с установкой, в зависимости от конфигурации применяемой установки.
В данном случае, подключите к соединению с обозначением «IN» систему, из которой вы хотите получать воду (скважина, бак, ...), а к
соединению с пометкой «OUT» подключите напорную установку подачи. Также имеется вентиляционная решетка.
– Сторона D: сняв пробку 1" дается доступ ко второму соединению подачи, которое можно использовать одновременно или вместо другого
соединения, обозначенного "OUT" на стороне C. Кабель питания нужен для соединения с сетью электропитания.
– Сторона Е: 4 резьбовых гнезда из латуни представляют собой место для установки 4 ножек для горизонтальной установки. Пробка 1"
выполняет основную функцию слива системы. Также имеются 2 вентиляционные решетки.
Сторона F: как указано на этикетке для снятия, пробка 1" выполняют двойную функцию: в случае горизонтальной установки устье,
–
которое закрывается пробкой, выполняет функцию отверстия для заполнения системы (см. далее "операция по заполнению", пар.
4.2.3); в случае вертикальной установки то же устье может выполнять функцию входного гидравлического соединения (также, как
помеченное "IN" на стороне C, и в качестве альтернативы). Панель интерфейса пользователя состоит из дисплея и клавиатуры, и
выполняет функции настройки системы, контроля состояния и показа аварийных сигналов. Система может быть инсталлирована в 2
различных конфигурациях: горизонтальное положение (Рис.4) или вертикальное положение (Рис.5).
3.1 Описание интегрированного инвертора
Интегрированное электронное управление системы - типа инвертора, использует датчики расхода, давления и температуры, встроенные в
систему. С помощью этих датчиков, система включается и выключается автоматически, в зависимости от потребностей пользователя, а
также способна самостоятельно обнаруживать наличие неисправности, предотвращать и сообщать о ней. Управление при помощи
инвертора обеспечивает несколько функций, наиболее важные из которых, для насосных систем, - это поддержание постоянного давления
на подаче и энергосбережение.
– Инвертор способен поддерживать постоянное давление гидравлического контура, изменяя скорость вращения электрического насоса.
При работе без инвертора электрический насос не способен модулировать работу, и при увеличении требуемого расхода скорости
обязательно снижается давление, или наоборот; тем самым, мы получаем слишком высокое давление при низком расходе или слишком
низкое давление при повышенной потребности на подаче.
– Изменяя скорость вращения, в зависимости от мгновенной потребности пользователя, инвертор ограничивает мощность,
предоставленную электрическому насосу до необходимого минимума, для того, чтобы обеспечить удовлетворение запроса. Работа без
инвертора предусматривает непрерывную работу электрического насоса и всегда только на максимальной мощности..
Система сконфигурирована производителем так, чтобы удовлетворять большинство случаев установки, и точнее:
РУССКИЙ
Рисунок 3
Рисунок 4
190
Рисунок 2
1. Клапан расширительного бака;
2. Техническая табличка;
3. Краткое руководство;
4. Вал двигателя;
5. Вспомогательный инструмент;
Пробка для заполнения (только для
6.
вертикальной конфигурации).
