– Función Anti-cycling:
Estos y otros parámetros se pueden configurar según el tipo de instalación. En los apartados 7-8-9 se ilustran todas las magnitudes que se pueden
configurar: presión, activación de las protecciones, velocidad de rotación, etc. Las otras modalidades de funcionamiento y las opciones adicionales
son múltiples. Mediante las diferentes configuraciones y la disponibilidad de canales de entrada y de salida configurables es posible adaptar el
funcionamiento del inverter a las exigencias de las distintas instalaciones. Véanse apdos. 7-8-9.
3.2 Vaso de expansión integrado
El sistema incorpora un vaso de expansión integrado de 2 litros de capacidad. Las funciones principales del vaso de expansión son:
– hacer que el sistema sea elástico, con la finalidad de protegerlo contra los golpes de ariete,
– garantizar una reserva de agua que, en el caso de fugas pequeñas, mantenga la presión en la instalación por más tiempo y prolongue los
reencendidos inútiles del sistema que, en caso contrario, serían continuos,
– al abrirse un elemento de servicio, asegurar la presión del agua durante esos segundos que el sistema emplea encendiéndose para alcanzar la
velocidad de rotación correcta.
El vaso de expansión integrado no tiene la función de asegurar una reserva de agua que disminuya las activaciones del sistema (demandas del
elemento de servicio, no por una pérdida en la instalación). En la instalación se puede añadir un vaso de expansión con la capacidad deseada
conectándolo a un punto de la instalación de impulsión (no de aspiración). En el caso de instalación horizontal es posible conectarse a la boca de
impulsión no utilizada. Para elegir el depósito, tenga en cuenta que la cantidad de agua suministrada también dependerá de los parámetros SP y RP
configurables en el sistema (apdos. 8-9). El vaso de expansión está precargado con aire a presión a través de la válvula a la que se accede desde
el alojamiento técnico (Fig. 3, punto 1). El valor de precarga con el que el fabricante suministra el vaso de expansión depende de los parámetros SP
y RP configurables por defecto y satisface la siguiente relación:
Pair = SP – RP – 0.7 bar
Por consiguiente, sale de
fábrica:
Si en los parámetros SP y/o RP se configuraran diferentes valores, actúe sobre la válvula del vaso de expansión eliminando o introduciendo aire
hasta satisfacer nuevamente la relación antedicha (ej.: SP=2.0bar; RP=0.3bar; eliminar aire del vaso de expansión hasta alcanzar la presión de 1.0
bar en la válvula).
El incumplimiento de la relación antes configurada podría provocar fallos en el sistema o la rotura precoz de la membrana del interior del
vaso de expansión.
A causa de la capacidad del vaso de expansión de tan solo 2 litros, el control de la presión de aire debe hacerse activando muy rápido el
manómetro: en pequeño volúmenes, incluso la pérdida de una cantidad limitada de aire podría provocar una caída de presión importante.
La calidad del vaso de expansión asegura el mantenimiento del valor configurado de presión de aire; realice el control únicamente cuando
deba regular o si usted está seguro de un fallo de funcionamiento.
El control y/o restablecimiento de la presión de aire deben realizarse con la instalación de impulsión despresurizada: desconecte la bomba
de la alimentación y abra la salida más cercana a la bomba, manteniéndola abierta hasta que no salga más agua.
La estructura especial del vaso de expansión asegura la calidad y la duración especialmente de la membrana que es el componente más
expuesto a desgaste en este tipo de componente. Sin embargo, en caso de rotura, habrá que sustituir todo el vaso de expansión, lo cual
deberá ser llevado a cabo por personal autorizado.

3.3 Electrobomba integrada

El sistema integra una electrobomba centrífuga de tipo multirrotor accionada con un motor eléctrico trifásico enfriado por agua. La refrigeración del

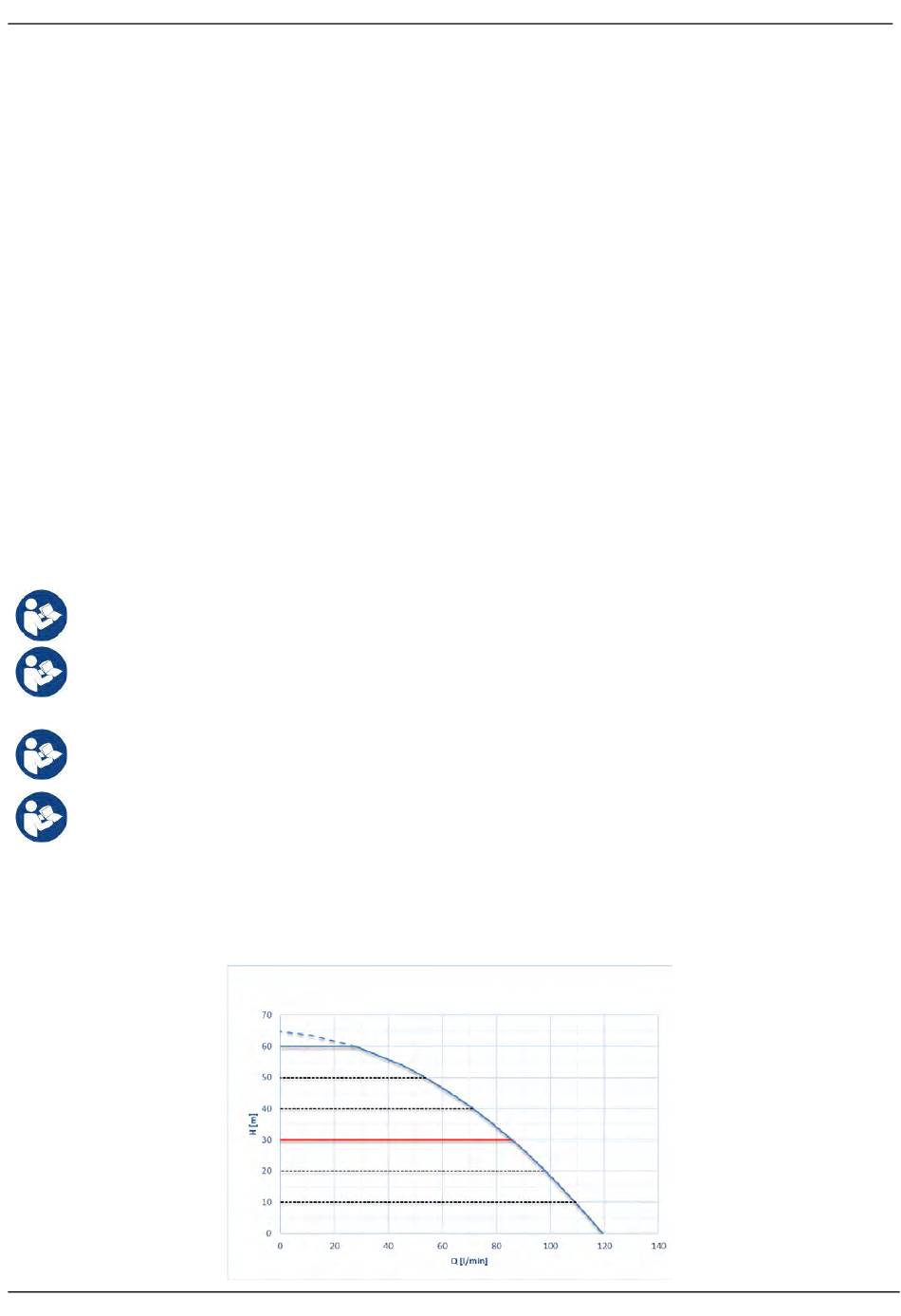

motor por agua y no por aire asegura menos ruido del sistema y la posibilidad de colocarlo en espacios no ventilados. En el gráfico de la Fig.6
aparecen las curvas de las prestaciones hidráulicas. El invertir modula automáticamente la velocidad de rotación de la electrobomba, lo que la permite
desplazar su punto de trabajo según se requiera, en una parte cualquiera del área subtendida de la curva para mantener el valor de presión constante
programado (SP). La curva roja destaca el comportamiento de e.sybox con punto de ajuste programado en 3.0 bar.
Inhabilitada
Donde:
Pair = valor de la presión de aire en bar
SP = Set Point (9.3) en bar
RP = Reducción de la presión para el reencendido (9.5) en bar
Pair = 3 – 0.3 – 0.7 = 2.0 bar
ESPAÑOL
370
Figura 6
