Выходы включены по умолчанию, см. функции выходов пар. 9.6 - Настройка выходов OUT1, OUT2. Если ни одна станция управления не
была ассоциирована, функции входов, выходов и дистанционного датчика давления не используются и не оказывают никакого влияния на
их настройку. Параметры, связанные со станцией управления (входы, выходы и датчик давления) могут настраиваться, даже если
соединение отсутствует или не было сделано. Если станция управления соединена (является частью сети wireless e.sybox), но из-за
наличия проблем отсутствует или не видна, то когда параметры, связанные с функциями, задаются на другие значения, отличающиеся от
"отключено", они мигают, указывая на то, что они не могут выполнять эти функции.
7.1.5 Соединение и отсоединение e.sybox со станцией управления
Для выполнения соединения между e.sybox и станцией управления, нужно выполнить ¬соединение, также как с e.sybox:
на странице AS в меню монтажника нужно нажать в течение 5 секунд кнопку "+" до тех пор, пока не замигает синий светодиод (независимо
от того, работает ли esybox отдельно или в группе). После этого на центральной станции нажмите на кнопку ► в течение 5 секунд, пока не
замигает синий светодиод сообщения. Как только соединение будет установлено, тот же светодиод остается постоянно горящим и на
странице AS esybox появляется символ e.sylink. Разъединение e.sylink аналогично e.sybox: на странице AS меню монтажника нажмите в
течение 5 сек. на кнопку "-"; это устранит все существующие беспроводные соединения.
8. КЛАВИАТУРА И ДИСПЛЕЙ
Интерфейс пользователя состоит из ЖК-дисплея со светодиодами 128x240 пиксель и светодиода сигнализации POWER, COMM, ALARM,
как показано на Рисунке 13. На дисплее показаны величины и состояние устройства с указанием функций разных параметров.
Функции кнопок объяснены в Таблице 7.
Кнопка "MODE" позволяет переходить к следующей позиции в данном меню.
Длительное нажатие в течение минимум 1 секунды позволяет вернуться к предыдущей
позиции в меню.
Кнопка "SET" позволяет выходить из текущего меню.
Используется для уменьшения текущего параметра (если параметр может изменяться).
Используется для увеличения текущего параметра (если параметр может изменяться).
Длительное нажатие на кнопки +/- позволяет автоматически увеличивать/уменьшать выбранный параметр. Спустя 3 секунды после нажатия
на кнопку +/- скорость увеличения/уменьшения автоматически увеличивается.
При нажатии кнопки + или - выделенная величина изменяется и сразу сохраняется в постоянной памяти (EEprom). Даже при
случайном выключении устройства в этот момент настройка параметра не теряется. Кнопка «SET» служит только для выхода из
текущего меню и не нужна для сохранения выполненных изменений. Только в особых случаях, описанных в главе 6, некоторые
величины активируются при нажатии на кнопки «SET» или «MODE».
Светодиод сигнализации
Мощность: Белый индикатор. Горит постоянно, когда машина получает питание. Мигает, когда машина отключена (см. пар. 9.5).
Тревога: Красный индикатор. Горит постоянно, когда машина заблокирована из-за ошибки.
Сообщение: Синий индикатор. Горит постоянно, когда беспроводная связь используется и работает нормально. Медленно мигает в том
случае, если при конфигурации для работы с сообщением, сообщение недоступно, не обнаружено или имеет проблемы. Мигает быстро во
время ассоциации с другими беспроводными устройствами. Выключен, если сообщение не используется.
Меню
Полная структура всех меню и всех составляющих их позиций показана в Таблице 9.
Доступ к меню
Из главного меню можно получить доступ в различные меню двумя способами:
1 - Прямой доступ при помощи сочетания кнопок
8.1 Прямой доступ при помощи сочетания кнопок
Доступ дается прямо в нужное меню, одновременно нажав на правильное сочетание кнопок в течение требуемого времени (например,
MODE SET для входа в меню Контрольная точка) и при помощи кнопки MODE можно перемещаться по разным страницам меню.
РУССКИЙ
2 - Доступ по наименованию через развертывающееся меню
200

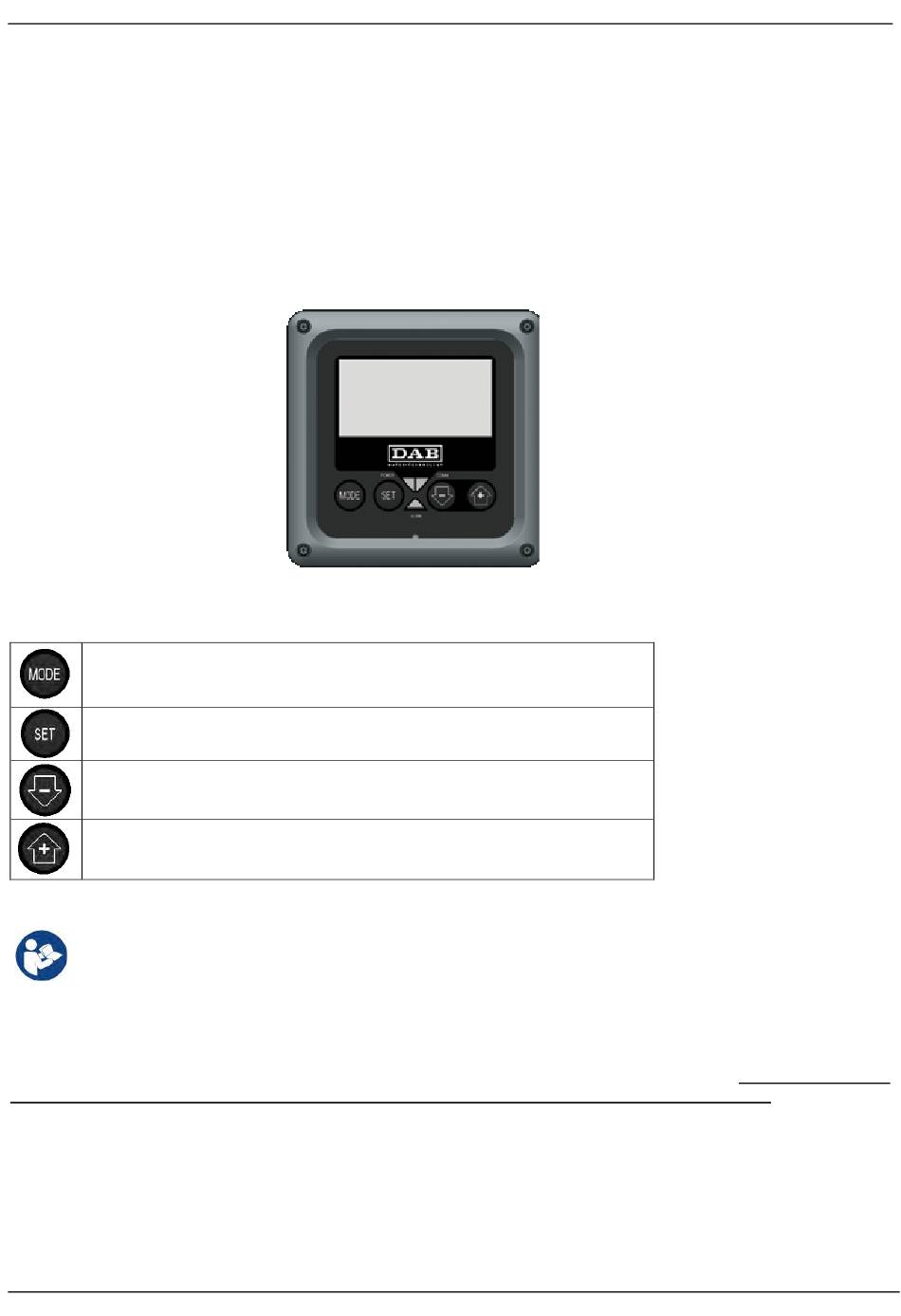

Рисунок 13: ВИД интерфейса пользователя
Таблица 7: Функция кнопок
