In=0
Bemeneti funkció inaktiválva
In =1, 2
(2)
Úszókapcsoló által jelzett
vízhiány
in =3, 4
(2)
Segéd beállítási pont Pauxn
in =5, 6
(2)
Hibás rendszer
in =7, 8
(2)
Inakt. rendszer
+ fault és warn nullázás.
in =9
Fault és warn nullázás
in =10, 11, 12, 13
(2)
Kiwa műk. (alacs.nyomás jele a
bemenetnél)
PR=0
Távoli nyomás szenzor
inaktiválva
PR=1
Távoli nyomás szenzor
használva
Az ehhez a cellához tartozó funkció aktiválása + bármilyen más funkció biztonsági módban a rendszer leállását váltja ki. Ilyenkor a kijelzőn a
(1)
magasabb prioritású leállási ok kerül kijelzésre.
A vesszővel elválasztott számok a tárgybani funkcióhoz tartozó, beállítható értéket jelzik. Ami az ellenörző egysèget illeti, ha jelkimaradàs
(2)
fordulna elő, az 1. relè kapcsol be, az O1 beallìtàs alapjàn (làsd 21. tàblàzat), mivel a jelkimaradàs hiba àllapotnak minősül.
7.1.4 A vezérlő központ beállítása
MInden bemenet és a távoli nyomás szenzor default (gyárilag beállított alap) értéke DISABLE (inaktív) tehát a használatuk érdekében a
felhasználónak aktiválni kell őket (lásd: 9.6 fejezet) A digitális segédbemenetek (IN1, IN2, IN3, IN4 ) beállítási értéke: lásd 9.5 fejezet; - PR: távoli
nyomás szenzor. A kimenetek default értékre vannak beállítva ,- lásd a kimeneti funkciókat a 9.6 fejezetben - Setup (beállítás) a kimenetekhez
OUT1, OUT2.
Ha nem lett társítva külső vezérlő egység , a bemeneti, kimeneti funkciók és a távoli nyomás szenzor elhanyagolásra kerülnek és nincs semmilyen
hatásuk, bármilyen is legyen a beállításuk. A külső vezérlő egységhez tartozó funkciók (bemenetek, kimenetek és távoli nyomás szenzor) akkor
is beállíthatók, ha a kommunikációs kapcsolat nem áll fenn, sőt akkor is, ha az nem lett megvalósítva.
Ha a külső vezérlő egység társítva van (részét képezi az e.sybox wireless hálózatának) , de problémák miatt nincs jelen vagy nem látható a
rendszerben, amikor egy-egy paramétert a disable (inaktív) helyett más értékre kívánunk beállítani, elkezdenek villogni, jelezvén azt, hogy nem
tölthetik be a funkciójukat.
7.1.5 Az e.sybox társítása és leválasztása a külső vezérlő egységről
Az e.sybox és a vezérlő egység társítása ugyanúgy történik, mint egy másik e.sybox-al történő társítás.: az installátori menü "AS" oldaláról indulva
nyomja 5 másodpercig a "+" gombot amíg elkezd villogni a kék led (legyen ez az esybox-nál egyedül vagy csoportban). Miután ez megtörtént,a vezérlő
egységen nyomja a ► gombot 5 másodpercig amíg el nem kezd villogni itt is a kommunikáció kék ledje. Amikor helyreáll a kommunikáció, a kék led
folyamatosan égve marad és az esyvox "AS" kijelzési oldalán megjelenik az e.sylink szimbóluma. Az e.sylink leválasztása analóg módon történik az
e.sybox-nál:az installátori menü "AS" kijelzési oldaláról nyomja 5 másodpercig a " - " gombot. Ez minden kábel nélküli kapcsolatot megszüntet.
8. A TASZTATÚRA ÉS A KIJELZŐ
A felhasználói kezelői felület egy tasztatúrából, egy 128x240 pixeles LCD kijelzőből, valamint a POWER, COMM, ALARM kijelzésére szolgáló
ledből áll, ahogyan a 13. ábrán látható. A display kijelzi a különböző értékeket valamint a berendezés státuszát, a különböző paraméterek
funkcionális szerepére való jelzésekkel.
A nyomógombok funkcióit a 7. táblázat mutatja be.
Aktivált funkció (bemenet
vagy menü által)
Semmilyen művelet Semmilyen művelet
Semmilyen művelet Rendszer stop F1
Megf.segéd setpoint
Semmilyen művelet
Semmilyen művelet Rendszer stop F3
Rendszer stop F3+ Fault
Semmilyen művelet
és warn nullázás
Semmilyen művelet Fault és warn nullázás.
Semmilyen művelet
Rendszer stop F4
Semmilyen művelet Semmilyen művelet
Semmilyen művelet Setpoint a távoli szenzorra
MAGYAR
Nem aktivált funkció
(bemenet vagy menü
által)
Semmilyen művelet
Semmilyen művelet
Semmilyen művelet
aktiválása
Semmilyen művelet
Semmilyen művelet
Semmilyen művelet
Semmilyen művelet
Semmilyen művelet
Semmilyen művelet
524
Biztonsá-gi mód
Semmilyen művelet
Rendsz.stop állapot-ban stop
Beállított segéd setpointok kisebbikének aktiválása
Rendsz.stop áll.-ban stop
Rendsz.stop állapot-ban stop
Semmilyen művelet
Rendsz.stop állapot-ban stop
Semmilyen művelet
Távoli setpoint elhanyagolt

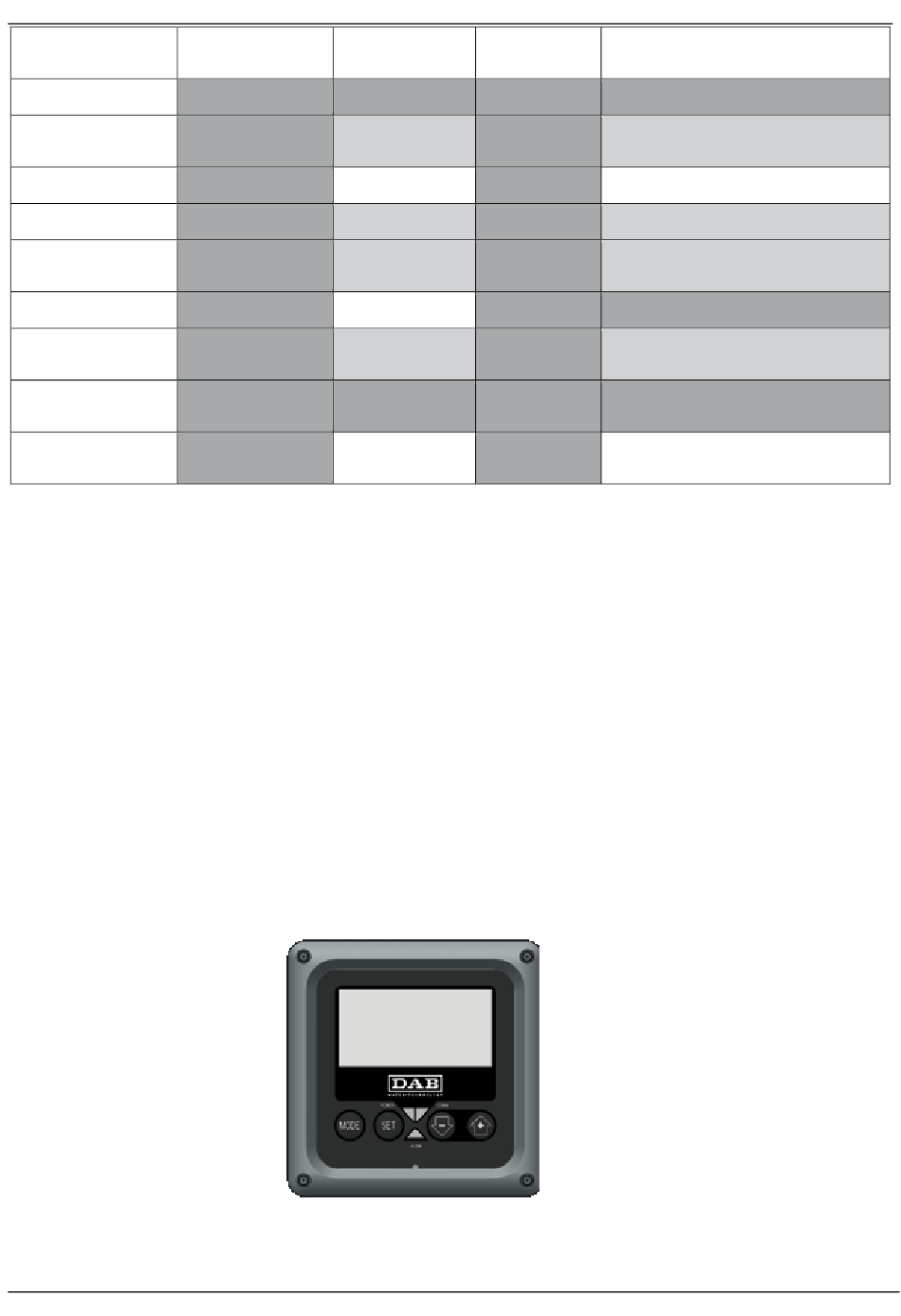

13.ábra: A kezelői felület képe
