Toimintatunnit ja
käynnistysmäärä

PI: tehohistogrammi

Monipumppujärjestelmä
Tila
Moottori käynnissä Pumpun pyörivä symboli
Moottorin
Pumpun pysähtynyt symboli
valmiustila
Laitteen
Pumpun pysähtynyt symboli
virhetila
Jos laite on määritetty varalaitteeksi, pumppua osoittava kuvake on väriltään tumma. Näyttö on taulukon 9 mukainen lukuun ottamatta pysähtyneen
moottorin ilmoitusta, joka on F (ei SB).
Syöttövirtaus
VE: version näyttö
FF: virheiden ja
varoitusten näyttö
(kertomus)

9.2 MONITORIVALIKKO

Pidä näppäintä SET ja - (miinus) painettuna yhtä aikaa 2 sekunnin ajan päävalikossa tai käytä valintavalikkoa ja paina + tai - avataksesi
MONITORIVALIKON. Kun painat MODE-näppäintä valikon sisällä, seuraavat suureet näytetään näytöllä peräkkäin:
CT: näytön kontrasti
BK: näytön valoisuus
TK: taustavalon
sytytysaika

LA: kieli

TE: lämmönsiirtimen lämpötilan näyttö

9.3 ASETUSKOHTAVALIKKO

Pidä MODE- ja SET-näppäintä painettuna yhtä aikaa päävalikossa, kunnes näytölle ilmaantuu SP (tai käytä valintavalikkoa ja paina + tai -).
Näppäimellä + ja - voidaan kasvattaa tai vähentää järjestelmän paineistuspainetta. Poistu nykyisestä valikosta ja palaa päävalikkoon painamalla
SET. Säätöalue on 1 - 6 bar (14 - 87 psi) e.sybox-mallissa ja 1 - 4 bar (14 - 58 psi) e.sybox 30/50 -mallissa:

SP: asetuspaineen asetus

Osoittaa kolmella rivillä laitteen sähkön syötön tunnit, pumpun työtunnit ja moottorin käynnistysmäärän.

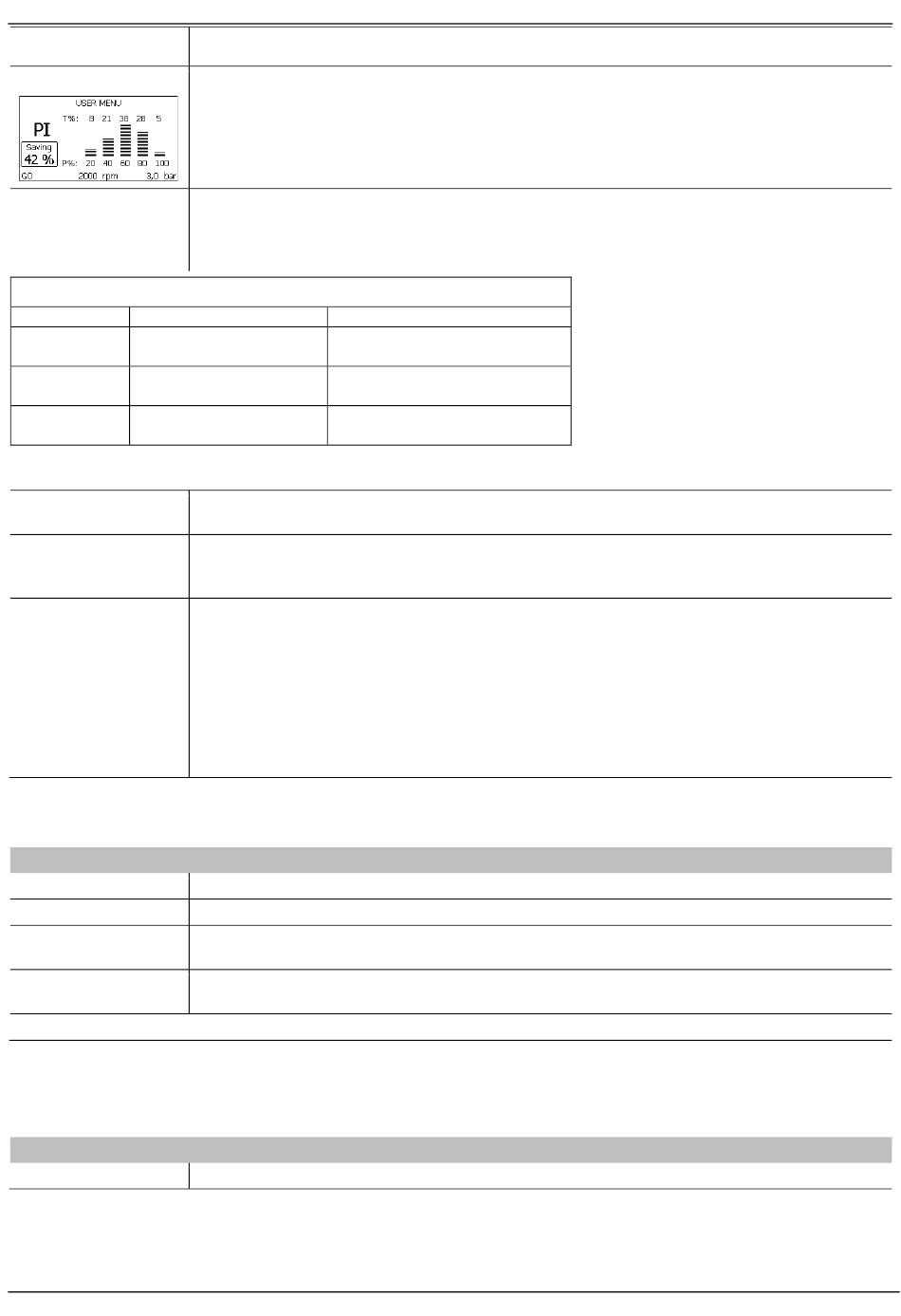

Lähtötehon histogrammi, jossa on viisi pystypalkkia. Histogrammi osoittaa ajan, jonka pumppu on ollut
käynnissä määrätyllä tehotasolla. Vaaka-akselille on sijoitettu eri tehotasojen palkit. Pystypalkki vastaa aikaa,
jonka pumppu on ollut käynnissä määrätyllä tehotasolla (aika-% suhteessa kokonaisaikaan).
Näyttää Monipumppujärjestelmän tilan. Ellei yhteyttä ole, näytölle ilmaantuu puuttuvaa tai katkennutta yhteyttä
osoittava kuvake. Jos järjestelmässä on useita toisiinsa kytkettyjä laitteita, näytölle ilmaantuu kuvake jokaiselle
erikseen. Kuvakkeessa on pumppusymboli. Sen alapuolelle ilmaantuu pumpun tilamerkkejä.
Toimintatilasta riippuen näytöllä näytetään taulukossa 12 annetut tiedot.
Järjestelmän näyttö
Kuvake Tilaa koskevat tiedot kuvakkeen alla
Käytössä oleva nopeus kolmena
Sivulla on kaksi virtauslaskuria. Toinen ilmoittaa laitteen syöttämän kokonaisvirtauksen. Toinen on osittaislaskuri,
jonka käyttäjä voi kuitata. Osittaislaskuri voidaan kuitata tältä sivulta painamalla näppäintä - kahden sekunnin ajan.
Laitteen laitteisto- ja ohjelmistoversio. Laiteohjelmaversiosta 5.9.0 alkaen pätevät seuraavat tiedot: Tällä sivulla
etuliitteen S jälkeen: näkyviin tulee yhdistettävyyteen liittyvän yksiselitteisen sarjanumeron viimeiset 5 lukua.
Koko sarjanumero voidaan näyttää painamalla näppäintä +.
Järjestelmän toiminnan aikana ilmaantuneiden virheiden näyttö aikajärjestyksessä. Symbolin FF alle ilmaantuu
kaksi numeroa x/y, joista x vastaa näytettyä virhettä ja y virheiden kokonaismäärää. Numeroiden oikealla
puolella on näytettyä virhetyyppiä vastaava ilmoitus. Näppäimellä + ja - selataan virheluetteloa: näppäimellä -
selataan kertomusta taaksepäin vanhimpaan virheeseen asti, näppäimellä + selataan kertomusta eteenpäin
uusimpaan virheeseen asti. Virheet näytetään aikajärjestyksessä vanhimmasta x=1 uusimpaan x=y. Näytöllä
voidaan näyttää enintään 64 virhettä. Tämän jälkeen uudet virheet kirjoitetaan vanhojen päälle.
Tämä valikkokohta näyttää virheluettelon, mutta ei salli sen kuittausta. Kuittaus voidaan suorittaa ainoastaan
HUOLTOPALVELUVALIKON kohdan RF komennolla. Käsinkuittaus, laitteen sammutus tai oletusasetusten
palautus ei pyyhi virhekertomusta. Se voidaan kuitata ainoastaan yllä selostetulla toimenpiteellä.
Säätää näytön kontrastin.
Säätää näytön taustavalon asteikolla 0 - 100.
Asettaa ajan, jonka taustavalo on syttyneenä näppäimen viimeisestä painamisesta. Sallitut arvot: 20 s - 10 min
tai aina syttynyt. Kun taustavalo on sammunut, minkä tahansa näppäimen painaminen palauttaa taustavalon.
Näyttää yhden seuraavista kielistäe: italia – englanti – ranska – saks – espanja – hollanti – ruotsi – turkki –
slovakki – romania – Venäjä – Thai
Paine, jolla järjestelmä paineistuu, ellei käytössä ole apupaineen säätötoimintoja.
SUOMI
lukuna
SB
F
MONITORIVALIKKO
ASETUSKOHTAVALIKKO
240
Taulukko 12: Monipumppujärjestelmän
näyttö
