8.4 Блокиране на параметри с парола
Устройството има защита чрез парола. Ако паролата е избрана, параметрите ще се виждат, но няма да могат да бъдат настройвани.
Управлението на паролата е от техническото меню с помощта на параметър PW.
8.5 Работещ и не работещ мотор
В нормални работни условия, натискайки и освобождавайки едновременно бутони "+" и "-" води до блокиране/освобождаване на мотора. Ако
има аларма за грешка, операцията описана по-горе нулира системата. Когато мотора е в неработещ статус, мига бяла LED лампа. Тази команда
може да се активира от всяка страница освен RF и PW.
9. ЗНАЧЕНИЕ НА ИНДИВИДУАЛНИ ПАРАМЕТРИ
9.1 Меню на ползвателя
От главно меню, натискайки бутон MODE (или от селективното меню с + или - ), се влиза в менюто на ползвателя. В менюто чрез бутон MODE
се превъртат страниците на менюто. Показаните стойности са както следва.
Статус
RS: Скорост на въртене Скоростта на въртене на ротора в об/мин.
VP: Налягане
VF: Дебит
PO: Консумирана
мощност
C1: Фазов ток
Работни часове и брой
пускания
PI: Хистограма на
мощността
Мултипомпена система
Статус
Работещ мотор Символ на работеща помпа
Неработещ
Символ на неработеща помпа
мотор
Другите страници от менюто са описани по-назад в инструкцията. Веднъж влезнали в кое да е меню,
винаги се показват основните параметрите (работен статус или грешки, консумиран ток, обороти и
налягане). Така се осигурява постоянно наблюдение на най-важните параметри.

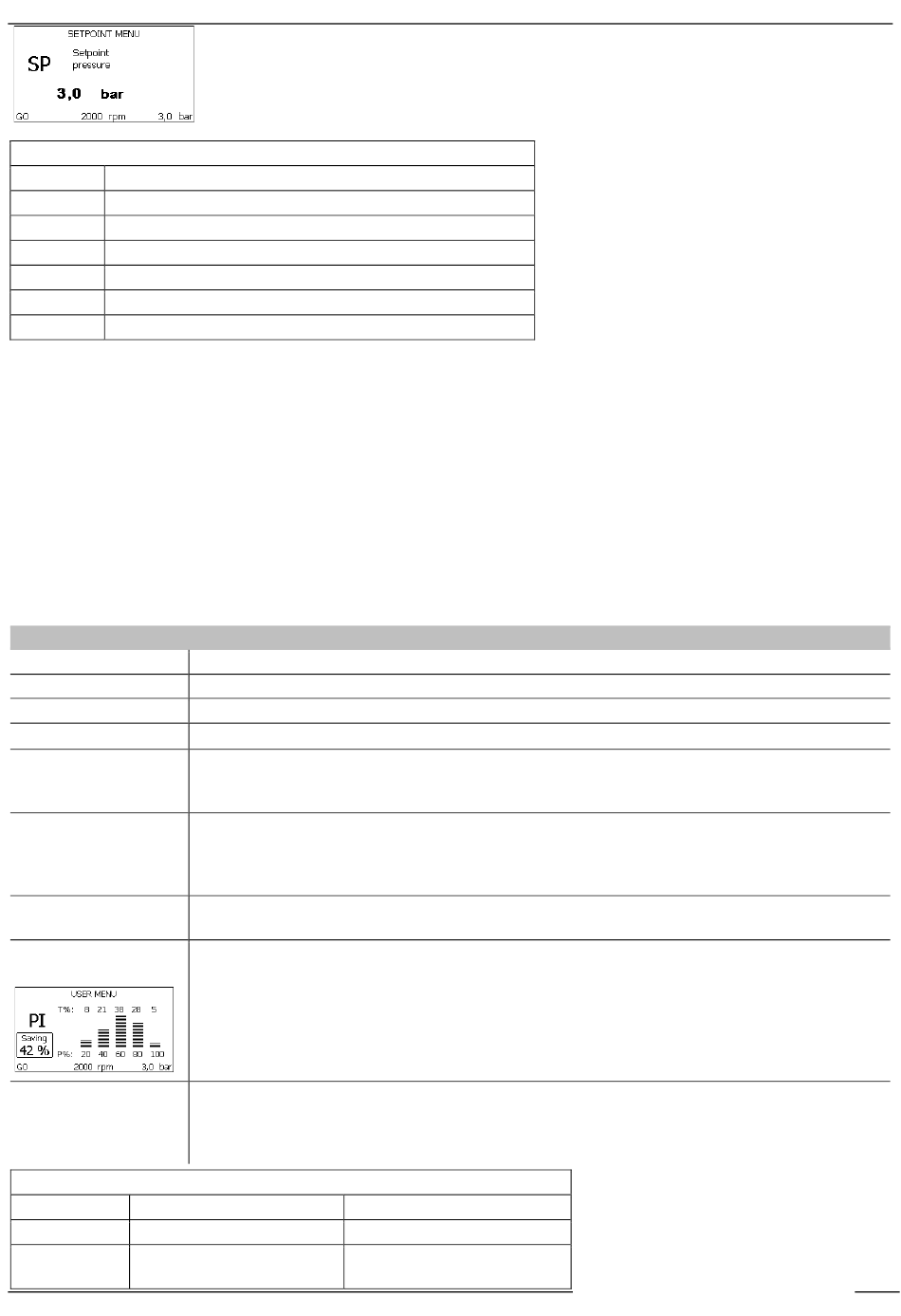

Фиг 16: Показване на осн. параметри
Описание
Спрял мотор
Спрял мотор
Ръчно - невъзможно
Обороти на мотора
Налягане в
Наличие на грешка
Показва статуса на помпата.
Показва налягането в системата в [бара] или [psi] в зависимост от избраната измервателна система.
Показва дебита в л/мин или гал/мин в зависимост от избраната измервателна система.
Показва консумираната от помпата мощност в [kW].
Кръгъл мигащ индикатор може да се покаже под индекса на измерваната мощност PO, който показва
превишаване на максималната мощност.
Показва фазовия ток на мотора в [A].
Кръгъл мигащ индикатор може да се покаже под индекса на фазовия ток C1, който показва превишаване
на максималната му стойност. Ако мига на равни интервали, защитата от претоварване на мотора ще
сработи и е много вероятно да се стигне до защитен статус.
Индицира в три реда колко пъти е захранвано устройството, работните часове на помпата и броя на
пускане на мотора.
Хистограмата на изходящата мощност е показана с 5 вертикални маркера. Тя показва колко дълго време
помпата работи на определено ниво на мощност. По хоризонталната ос са нивата на мощност; на
вертикалната ос е времето за което помпата е на съответното ниво на мощност (% от общото време).
При тази система се показва нейния статус. Ако няма обмяна на данни, се показва икона, която показва
липсата и. Ако има няколко свързани едно към друго устройства, има икона за всяко едно. Иконата
представлява символ на помпа под която се индикира статуса на помпата. В зависимост от работния статус
– табл. 12.
