P4: Yardımcı ayar
noktası 4 ayarlanması
9.4 Manuel menüsü
Ana menüde "SET", "+" ve "-" tuşlarına aynı anda basın ve manuel menü sayfası görünene kadar basılı tutun (yada + veya – tuşlarına basarak seçim
menüsünü kullanın). Bu menü çeşitli konfigürasyon parametrelerini göstermeye ve değiştirmeye olanak sağlar. MODE tuşu kullanıcının menü sayfalarda
gezinmesini sağlarken, + ve – tuşları ilgili parametrenin değerinin artırılmasını ve azaltılmasını sağlar. Yürürlükteki menüden çıkmak ve ana menüye
dönmek için SET tuşuna basın. SET + - tuşlarına basmak suretiyle manuel menüye girme işlemi makineyi zorla DURDUR durumuna getirir. Bu
fonksiyon, makineyi zorla durdurmak için kullanılabilir.
Manuel modun içinde, görüntülenen parametreden bağımsız olarak daima aşağıdaki komutlar çalıştırılabilir:
Elektrikli pompanın geçici olarak başlatılması:
MODE ve + tuşlarına aynı anda basıldığında, pompa hız RI değerinde başlatılır ve her iki tuş basılı kaldığı sürece bu çalışma durumu korunur.
Pompanın ON veya OFF komutu kullanıldığında, ilgili uyarı ekranda gösterilir.
Pompanın başlatılması:
MODE ve + tuşlarına 2 sn boyunca aynı anda basıldığında, pompa hız RI değerinde başlatılır. SET tuşuna basılıncaya kadar bu çalışma durumu
korunur. SET tuşuna yeniden basıldığında, kullanıcı manuel çalışma modu menüsünden çıkar. Pompanın ON veya OFF komutu kullanıldığında, ilgili
uyarı ekranda gösterilir. hidrolik akış olmadığında 5 dakikadan fazla süreyle bu modda çalışma halinde makine PH hatasını bildirerek aşırı ısınması
nedeniyle alarm veriyor. PH hatası meydana geldikten sonra resetleme işlemi otomatik olarak gerçekleşir. Resetleme süresi 15 dakikadır. PH hatası ard
arda 6 kereden fazla meydana gelirse resetleme süresi 1 saat olur. Pompa, bu hatanın sonucunda resetlendikten sonra kullanıcı pompayı "MODE" "-"
"+" tuşlarıyla yeniden çalıştırana kadar stop durumunda kalmaya devam ediyor.

Durum

RI: Hız ayarlama
VP: Basınç değeri
görüntüleme
VF: Akış değeri görüntüleme
PO: Emilen güç değeri
görüntüleme
C1: Faz akımı değeri
görüntüleme
RS: Dönüş hızı değeri
görüntüleme
TE: Isı yayıcı sıcaklığının görüntülenmesi
9.5 Tesisatçı menüsü
Ana menüde "MODE", "SET" ve "-" tuşlarına aynı anda basın ve ekranda tesisatçı menüsündeki ilk parametre görünene kadar basılı tutun (yada + veya
– tuşlarına basarak seçim menüsünü kullanın). Bu menü çeşitli konfigürasyon parametrelerini göstermeye ve değiştirmeye olanak sağlar. MODE tuşu
kullanıcının menü sayfalarda gezinmesini sağlarken, + ve – tuşları ilgili parametrenin değerinin artırılmasını ve azaltılmasını sağlar. Yürürlükteki menüden
çıkmak ve ana menüye dönmek için SET tuşuna basın.

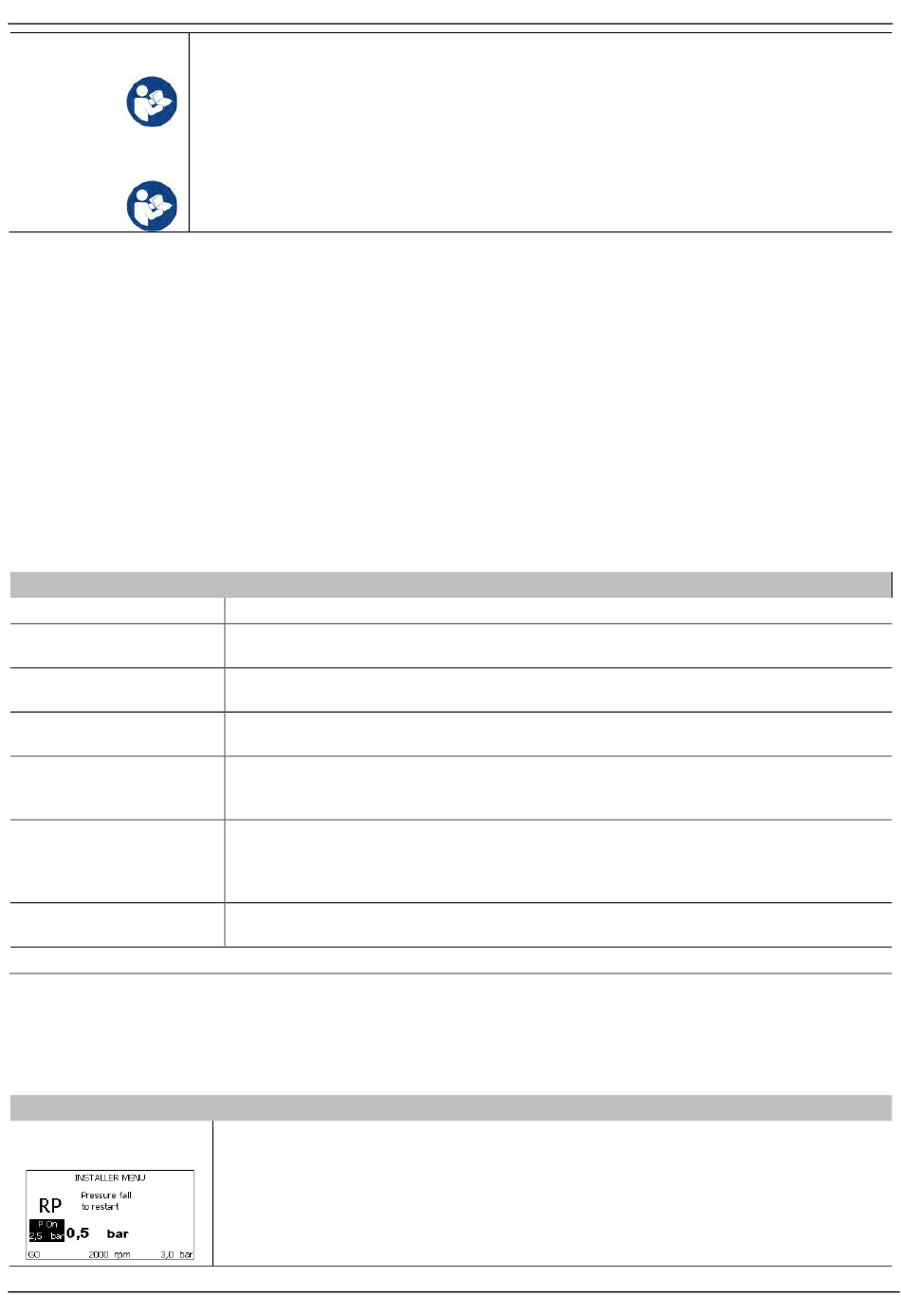

RP: Yeniden başlatma için
basınç düşmesini ayarlama
Giriş 4'te yardımcı ayar noktası fonksiyonu aktif hale getirildiği takdirde tesisatın basınçlandırıldığı basınç değeri.
Pompanın yeniden başlatma basıncı sadece ayarlanan (SP, P1, P2, P3, P4) basınca değil, RP'ye de bağlıdır. RP ise
pompanın çalışmaya başlamasına neden olan "SP"'ye (veya aktif hale getirildiği takdirde yardımcı ayar noktasına) göre
basınç düşmesini ifade eder.
Örnek: SP = 3,0 [bar]; RP = 0,3 [bar]; hiçbir yardımcı ayar noktası fonksiyonu etkin değildir: Normal çalışma
sırasında sistem basıncı 3,0 [bar] değerine ayarlanır. Elektrikli pompa, basınç 2,5 [bar] değerinin altına düştüğünde
yeniden başlatılır. The electropump restarts when the pressure falls below 2.5 [bar].
Basıncın (SP, P1, P2, P3, P4) pompa performanslarından fazla yüksek bir değere ayarlanması yanlış BL su eksikliği
hatalarına neden olabilir. Böyle durumlarda ayarlanan basınç seviyesini azaltın.
Pompanın durumunu gösterir.
Bu parametre, motor hızını rpm (devir/dak) değerine ayarlar. Devir sayısını önceden tespit edilen bir değere zorla
getirme olanağı sağlar.
Kullanılan ölçü birimine bağlı olarak sistemin [bar] veya [psi] olarak ölçülen basıncı.
Akışı, seçilmiş olan ölçü biriminde görüntüler. Ölçüm birimi [lt/dk] veya [gal/dk] olabilir, bkz. par. 9.5 - MS: Ölçüm
sistemi.
Elektrikli pompadan emilen, [kW] olarak ifade edilen güç.
Ölçülen güç PO simgesinin altında yuvarlak yanıp sönen bir simge belirebilir. Bu simge, alarm öncesi kabul
edilebilir maksimum güç eşiğinin aşıldığının sinyalini verir.
Motorun [A] olarak ifade edilen faz akımı.
Faz akımı C1 simgesinin altında yuvarlak yanıp sönen bir simge belirebilir. Bu simge, alarm öncesi kabul edilebilir
maksimum akım eşiğinin aşıldığının sinyalini verir. Simge düzenli aralıklarla yanıp sönerse bu, motor aşırı akım
korumasının aktif hale getirilmekte olduğunu ve muhtemelen tetikleneceğini gösterir.
Motorun rpm olarak ifade edilen dönüş hızı.
Pompanın yeniden başlatılmasına neden olan SP değerine göre basınç düşmesini ifade eder.
Örneğin, ayar noktası basıncı 3,0 [bar] ve RP 0,5 [bar] ise, pompa 2,5 [bar] basınçta yeniden başlatılır.
RP minimum 0,1 [bar] ile maksimum 1 [bar] arasında ayarlanabilir. Özel koşullarda (örneğin ayar noktasının RP'den
düşük olduğu durumlarda) bu otomatik olarak sınırlanabilir.
Kullanıcının çalışmasını kolaylaştırmak için, RP simgesinin altında vurgulanan RP ayar sayfası, geçerli olan yeniden
başlatma basıncını gösterir.
