Función entrada inhabilitada
In(2)=1, 2
Falta agua señalado por flotador
in(2)=3, 4
Setpoint auxiliar Pauxn
in(2)=5, 6
Inhabilitar sistema
in(2) =7, 8
Disable sistema + azzeramento
fault e warn.
in =9
Reajuste fallos y advert.
in(2)=10, 11, 12, 13
Función Kiwa (señal baja presión
de entrada)
PR=0
Sensore di pressione remoto
disabilitato
PR=1
Uso sensor de presión remoto
La activación de la función relativa a esta casilla + cualquier otra función en modo seguridad provoca la parada del sistema. En este caso el sistema
(1)
muestra el motivo de la parada con más prioridad.
Los números separados por una coma indican los posibles valores configurables correspondientes a la función en cuestión. Por lo que respecta la
(2)
centralita de control, si se pierde la comunicación habilita el relé 1 con arreglo a la configuración de O1 (ver tab. 20), considerando el fallo de
comunicación como una condición de error.
7.1.4 Configuración de las funciones desde centralita de control
El valor por defecto de todas las entradas y del sensor de presión remoto está INHABILITADO, es decir que para poderlas utilizar tendrán que ser
activadas por el usuario, véase apdo. 9.6 – Ajuste de las entradas digitales auxiliares IN1, IN2, IN3, IN4, apdo. sensor de presión 9.5 - PR: Sensor
de presión remoto. Las salidas están habilitadas por defecto, véanse las funciones salidas apdo. 9.6 - Ajuste de las salidas OUT1, OUT2. Si no
hubiera ninguna centralita de control asociada, las funciones entradas, salidas y sensor de presión remoto no son tenidas en cuenta y no tienen
ningún efecto sea cual fuera su configuración. Los parámetros asociados a la centralita de control (entradas, salidas y sensor de presión) pueden
configurarse incluso cuando la conexión está ausente o si no se ha realizado. Si la centralita de control está asociada (forma parte de la red wireless
del e.sybox), pero por algún problema está ausente o no es visible, cuando los parámetros asociados a las funciones se configuran en un valor
diferente de inhabilitado, destellan para indicar que no podrán cumplir con su función.
7.1.5 Asociación y desasociación e.sybox con centralita de control
Para realizar la asociación entre e.sybox y la centralita de control , proceda de la misma manera que para la asociación de un e.sybox:
desde la página AS del menú instalador, pulse durante 5 s el botón "+" hasta que comience a destellar el LED azul (incluso con el esybox solo o en
grupo). Posteriormente, pulse en la centralita el botón ► durante 5 s hasta que comience a destellar el LED azul de la comunicación. Una vez que
la conexión se haya instaurada, el mismo LED quedará encendido hasta que en la página AS del esybox aparezca el símbolo del e.sylink.
La desasociación del e.sylink es igual a la del e.sybox: desde la página AS del menú instalador, pulse durante 5 s el botón "-"; esto eliminará todas
las conexiones wireless presentes.

8. BOTONERA Y PANTALLA

La interfaz usuario está compuesta por un teclado con pantalla LCD 128x240 pixeles y LED de señalización POWER, COMM, ALARM como se
puede observar en la Figura 13. La pantalla muestra las magnitudes y las condiciones del dispositivo, indicando las funciones de los distintos
parámetros.
Las funciones de los botones están resumidas en la Tabla 7.
El botón MODE permite pasar a los elementos siguientes dentro de cada menú. Presionándolo
durante al menos 1 segundo se salta al elemento de menú anterior.
El botón SET permite salir del menú actual.
Ninguna acción Sistema en stop F1
Activación setpoint auxiliar
Ninguna acción
correspondiente
Ninguna acción Sistema en stop F3
Sistema en stop F3 + reajuste
Ninguna acción
fallos y advert.
Ninguna acción Reajuste fallos y advert.
Ninguna acción Sistema en stop F4
Ninguna acción Ninguna acción
Ninguna acción Setpoint en sensor remoto
ESPAÑOL
Ninguna acción
Ninguna acción
Ninguna acción
Ninguna acción
Ninguna acción
Ninguna acción
Ninguna acción
Ninguna acción

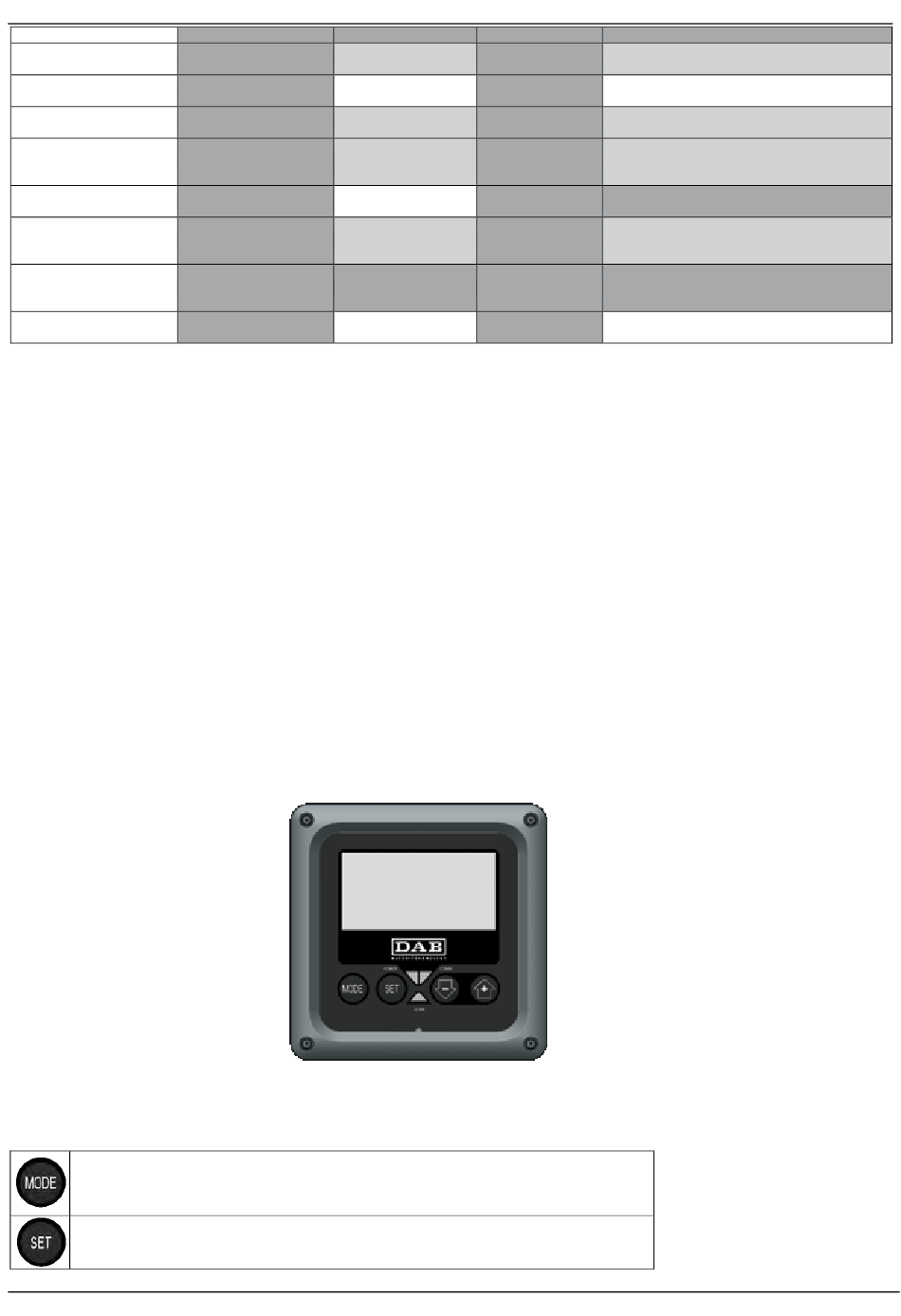

Figura 13: Aspecto de la interfaz usuario
378
Sistema en stop(1)
Activación de la presión menor entre los setpoint auxiliares
configurados
Sistema en stop(1)
Sistema en stop(1)
Ninguna acción
Sistema en stop(1)
Ninguna acción
No se tiene en cuenta el setpoint remoto
