In=0
Functie ingang gedeactiveerd
In =1, 2
(2)
Geen water, gesignaleerd door
vlotter
in =3, 4
(2)
Hulpsetpoint Pauxn
in =5, 6
(2)
Systeem disable
in =7, 8
(2)
Systeem disable+ reset storingen
en waarsch.
in =9
Rest storingen en waarsch.
in =10, 11, 12,
(2)
13 Functie Kiwa (signaal lage
druk in ingang)
PR=0
Afstand-druksensor gedeactiveerd
PR=1
Gebruik afstand-druksensor
De activering van de functie die hoort bij deze cel + willekeurig welke andere functie in veiligheidsmodus veroorzaakt een stop van het systeem. In
(1)
dit geval toont het systeem de belangrijkste oorzaak van de stop.
I door een komma gescheiden nummers geven de mogelijke waarden aan die kunnen worden ingesteld voor de functie in kwestie. Voor wat betreft
(2)
de besturingseenheid daarentegen: als de communicatie verbroken wordt, wordt het relais 1 ingeschakeld volgens de instellingen van O1 (zie tab
21), waarbij het wegvallen van de communicatie als een foutconditie wordt beschouwd.

7.1.4 Instelling van de functies vanaf besturingseenheid

De default-waarde van alle ingangen en van de afstand-druksensor is DISABLE, om ze te kunnen gebruiken moeten ze dus worden geactiveerd door
de gebruiker, zie par 7.6.15 – Instelling van de digitale hulpingangen IN1, IN2, IN3, IN4, par druksensor 7.5.6 - PR: Afstand-druksensor.
De uitgangen zijn als default geactiveerd, zie functies uitgangen par 7.6.16 - Instelling van de uitgangen OUT1, OUT2. Als er geen enkele
besturingseenheid geassocieerd is, worden de functies van ingangen, uitgangen en afstand-druksensor genegeerd en hebben geen enkel effect, hoe
ze ook zijn ingesteld. De parameters die aan de besturingseenheid gekoppeld zijn (ingangen, uitgangen en druksensor) kunnen ook worden ingesteld
als de verbinding afwezig of zelfs niet tot stand gebracht is. Indien de besturingseenheid geassocieerd is (deel uitmaakt van het wireless netwerk van
de e.sybox), maar door problemen afwezig of niet zichtbaar is, zullen de parameters die gekoppeld zijn aan de functies, wanneer ze worden ingesteld
op een waarde anders dan disable, knipperen om aan te geven dat ze hun functie niet kunnen vervullen.

7.1.5 Associatie en dissociatie e.sybox met besturingseenheid

Voor de associatie tussen e.sybox en besturingseenheid gaat u op dezelfde manier te werk als voor de associatie van een e.sybox: vanaf pagina AS
van het installateurmenu drukt u gedurende 5 sec. op de toets "+" totdat de blauwe led begint te knipperen (zowel voor enkele esybox als voor esybox
in groep). Hierna drukt u op de besturingseenheid 5 sec. lang op de toets tasto ► totdat de blauwe communicatieled begint te knipperen. Zodra de
verbinding tot stand is gebracht blijft deze led vast branden en op pagina AS van de esybox verschijnt het symbool van de e.sylink. De dissociatie van
de e.sylink is analoog aan die van e.sybox: vanaf pagina AS van het installateurmenu drukt u 5 sec lang op de toets "-"; hierdoor worden alle aanwezige
wireless verbindingen opgeheven..

8. HET TOETSENBORD EN HET DISPLAY

De gebruikersinterface bestaat uit een toetsenblok met LCD-display van 128x240 pixel en de signaleringsleds POWER, COMM, ALARM zoals te zien
is op afbeelding 13. Het display geeft de grootheden en de statussen van het apparaat weer met indicaties omtrent de functionaliteit van de
verschillende parameters. De functies van de toetsen worden samengevat in Tabel 8.
NEDERLANDS
Geen Geen
actie actie
Geen
Stop van het systeem F1
actie
Geen Activering overeenkomstige
actie hulpsetpoint
Geen
Stop van het systeem F3
actie
Geen Stop van het systeem F3 +
actie reset storingen en waarsch.
Geen
Rest storingen en waarsch.
actie
Geen
Stop van het systeem F4
actie
Geen Geen
actie actie
Geen
Setpoint op afstandsensor
actie

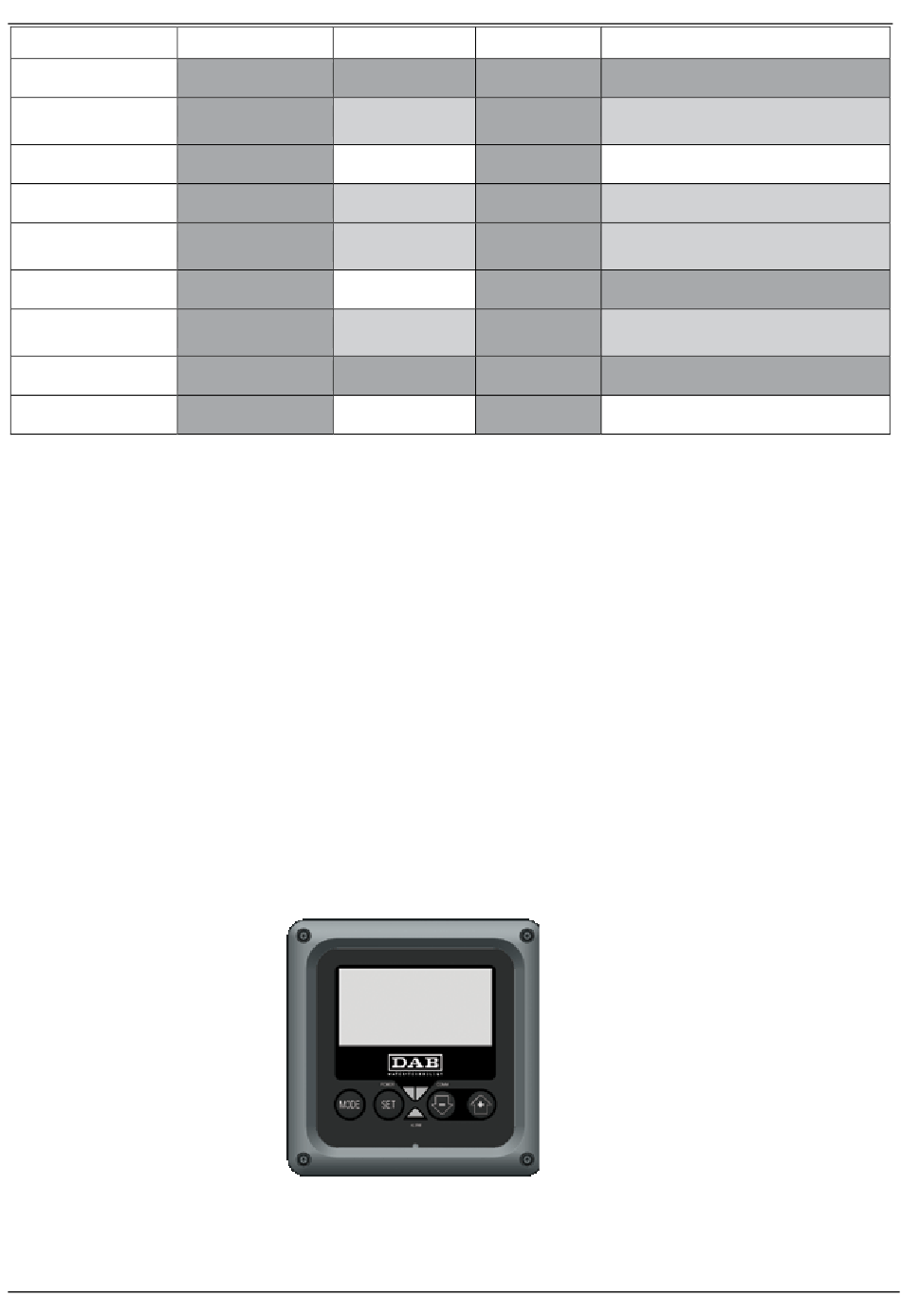

Tabel 7: Interventie van de veiligheidsmodus.
(vanaf ingang of via
menu)
Geen
actie
Geen
actie
Geen
actie
Geen
actie
Geen
actie
Geen
actie
Geen
actie
Geen
actie
Geen
actie
Afb. 13: Uiterlijk van de gebruikersinterface
162
Geen
actie
Stop van het systeem
(1)
Activering van de laagste druk van de ingestelde
hulpsetpoints
Stop van het systeem
(1)
Stop van het systeem
(1)
Geen
actie
Stop van het systeem
(1)
Geen
actie
Het afstandsetpoint wordt genegeerd
