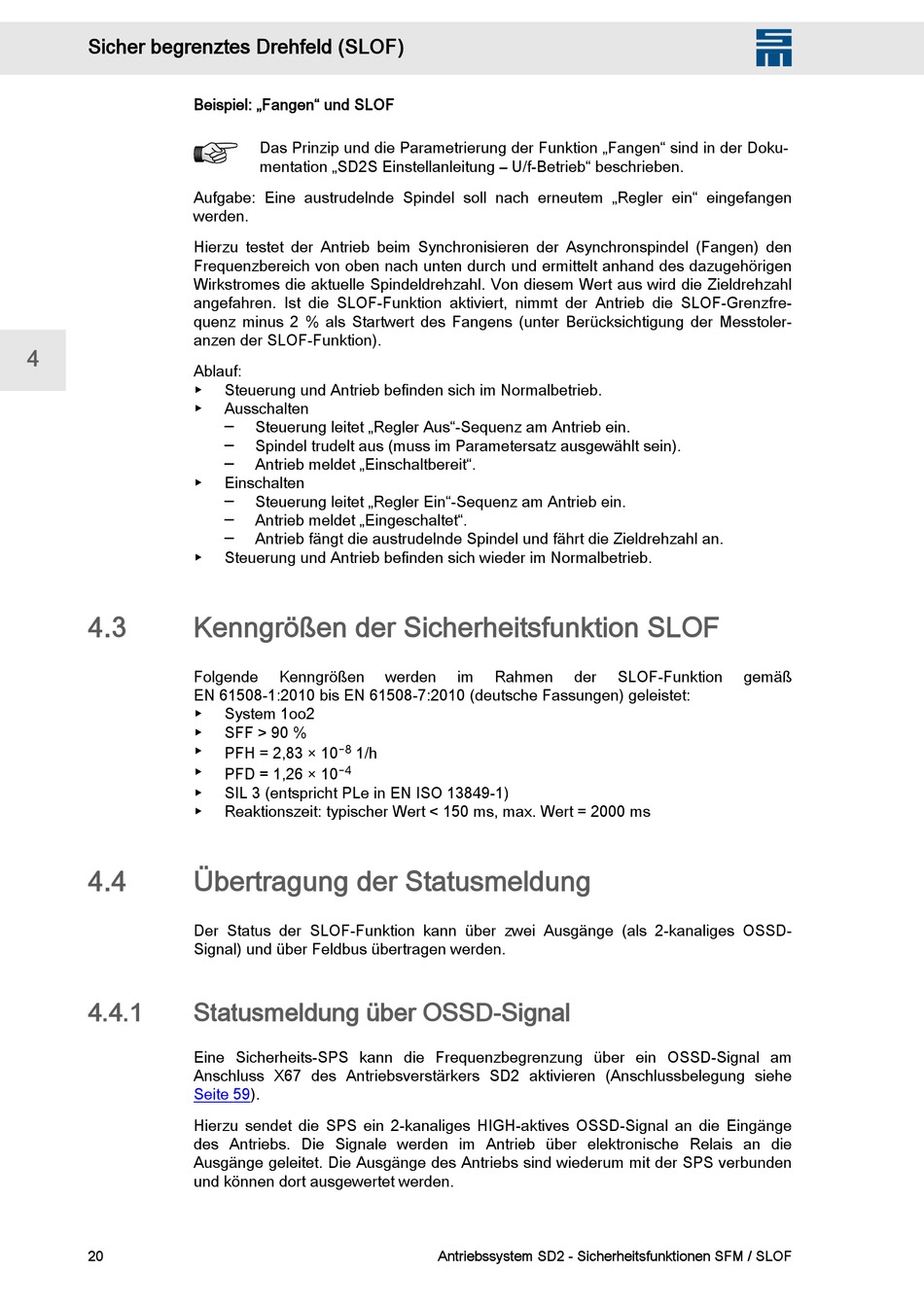

Sicher begrenztes Drehfeld (SLOF)
Beispiel: „Fangen" und SLOF
Aufgabe: Eine austrudelnde Spindel soll nach erneutem „Regler ein" eingefangen
werden.
Hierzu testet der Antrieb beim Synchronisieren der Asynchronspindel (Fangen) den
Frequenzbereich von oben nach unten durch und ermittelt anhand des dazugehörigen
Wirkstromes die aktuelle Spindeldrehzahl. Von diesem Wert aus wird die Zieldrehzahl
angefahren. Ist die SLOF-Funktion aktiviert, nimmt der Antrieb die SLOF-Grenzfre‐
quenz minus 2 % als Startwert des Fangens (unter Berücksichtigung der Messtoler‐
anzen der SLOF-Funktion).
4
Ablauf:
▶
▶
▶
▶
4.3 Kenngrößen der Sicherheitsfunktion SLOF
Folgende
EN 61508-1:2010 bis EN 61508-7:2010 (deutsche Fassungen) geleistet:
▶
▶
▶
▶
▶
▶
4.4 Übertragung der Statusmeldung
Der Status der SLOF-Funktion kann über zwei Ausgänge (als 2-kanaliges OSSD-
Signal) und über Feldbus übertragen werden.
4.4.1 Statusmeldung über OSSD-Signal
Eine Sicherheits-SPS kann die Frequenzbegrenzung über ein OSSD-Signal am
Anschluss X67 des Antriebsverstärkers SD2 aktivieren (Anschlussbelegung siehe
Seite
Hierzu sendet die SPS ein 2-kanaliges HIGH-aktives OSSD-Signal an die Eingänge
des Antriebs. Die Signale werden im Antrieb über elektronische Relais an die
Ausgänge geleitet. Die Ausgänge des Antriebs sind wiederum mit der SPS verbunden
und können dort ausgewertet werden.
20
Das Prinzip und die Parametrierung der Funktion „Fangen" sind in der Doku‐
mentation „SD2S Einstellanleitung – U/f-Betrieb" beschrieben.
Steuerung und Antrieb befinden sich im Normalbetrieb.
Ausschalten
─ Steuerung leitet „Regler Aus"-Sequenz am Antrieb ein.
─ Spindel trudelt aus (muss im Parametersatz ausgewählt sein).
─ Antrieb meldet „Einschaltbereit".
Einschalten
─ Steuerung leitet „Regler Ein"-Sequenz am Antrieb ein.
─ Antrieb meldet „Eingeschaltet".
─ Antrieb fängt die austrudelnde Spindel und fährt die Zieldrehzahl an.
Steuerung und Antrieb befinden sich wieder im Normalbetrieb.
Kenngrößen werden
System 1oo2
SFF > 90 %
−8
PFH = 2,83 × 10 1/h
−4
PFD = 1,26 × 10
SIL 3 (entspricht PLe in EN ISO 13849-1)
Reaktionszeit: typischer Wert < 150 ms, max. Wert = 2000 ms
59).
im Rahmen der
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
W
SLOF-Funktion gemäß
