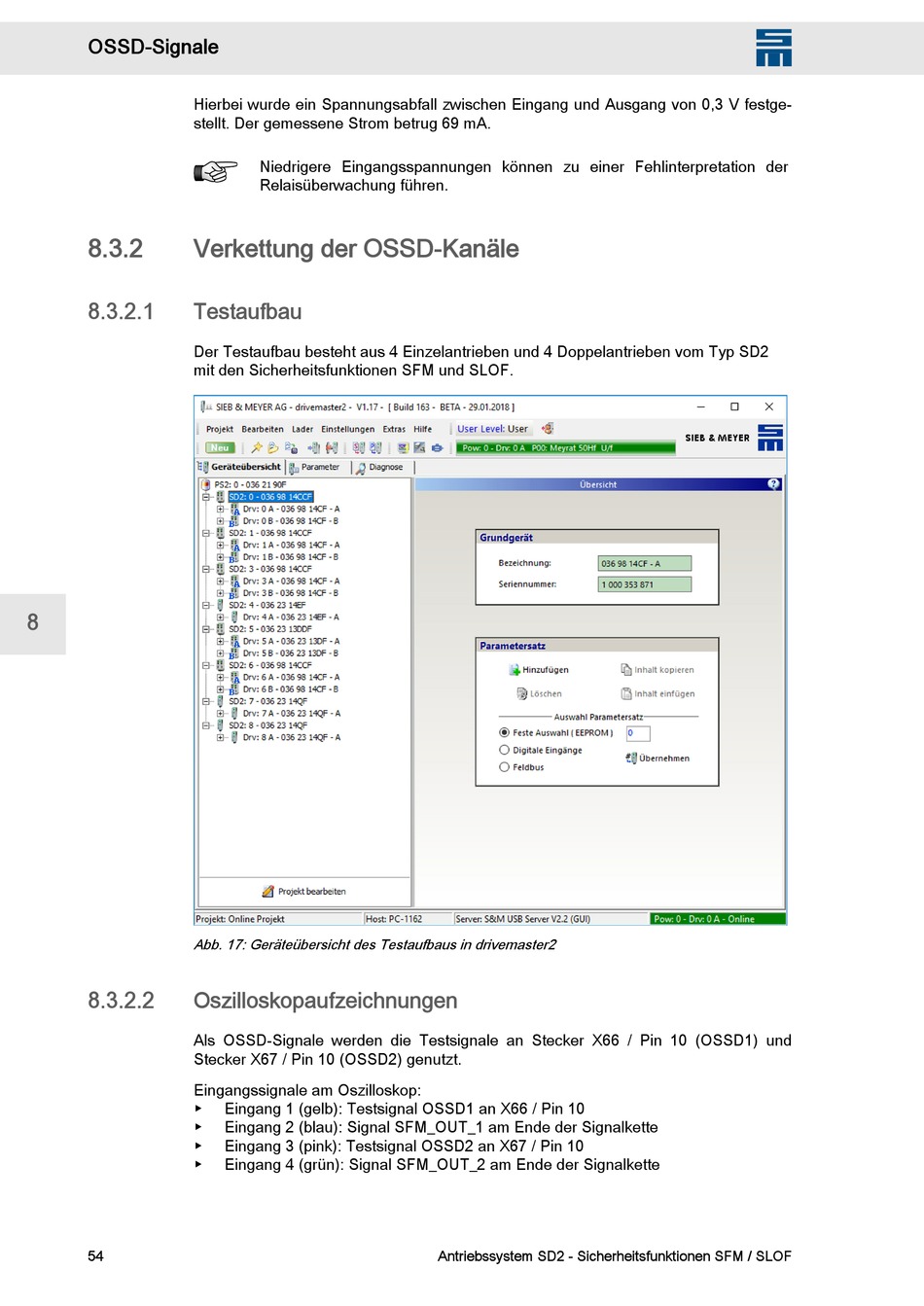

Verkettung Der Ossd-Kanäle; Testaufbau; Oszilloskopaufzeichnungen - SIEB & MEYER SD2 Handbuch

OSSD-Signale
Hierbei wurde ein Spannungsabfall zwischen Eingang und Ausgang von 0,3 V festge‐
stellt. Der gemessene Strom betrug 69 mA.
8.3.2 Verkettung der OSSD-Kanäle
8.3.2.1

Testaufbau

Der Testaufbau besteht aus 4 Einzelantrieben und 4 Doppelantrieben vom Typ SD2
mit den Sicherheitsfunktionen SFM und SLOF.
8
Abb. 17: Geräteübersicht des Testaufbaus in drivemaster2
8.3.2.2

Oszilloskopaufzeichnungen

Als OSSD-Signale werden die Testsignale an Stecker X66 / Pin 10 (OSSD1) und
Stecker X67 / Pin 10 (OSSD2) genutzt.
Eingangssignale am Oszilloskop:
▶
▶
▶
▶
54
Niedrigere Eingangsspannungen können zu einer Fehlinterpretation der
Relaisüberwachung führen.
Eingang 1 (gelb): Testsignal OSSD1 an X66 / Pin 10
Eingang 2 (blau): Signal SFM_OUT_1 am Ende der Signalkette
Eingang 3 (pink): Testsignal OSSD2 an X67 / Pin 10
Eingang 4 (grün): Signal SFM_OUT_2 am Ende der Signalkette
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
