Sicher begrenztes Drehfeld (SLOF)
4.1

Funktionsbeschreibung

Die SLOF-Funktion ermittelt die aktuelle Drehfeldfrequenz und vergleicht sie mit dem
parametrierten Grenzwert (siehe
Seite
den Status FREQUENCY_IN_LIMITS (Frequenz nicht zu hoch). Sobald der Grenzwert
überschritten wird, wird kein weiteres Drehmoment und somit keine weitere Beschleu‐
nigung
(Frequenz zu hoch). Der Antrieb generiert die entsprechende Fehlermeldung E46-8
(Frequenzüberschreitung).

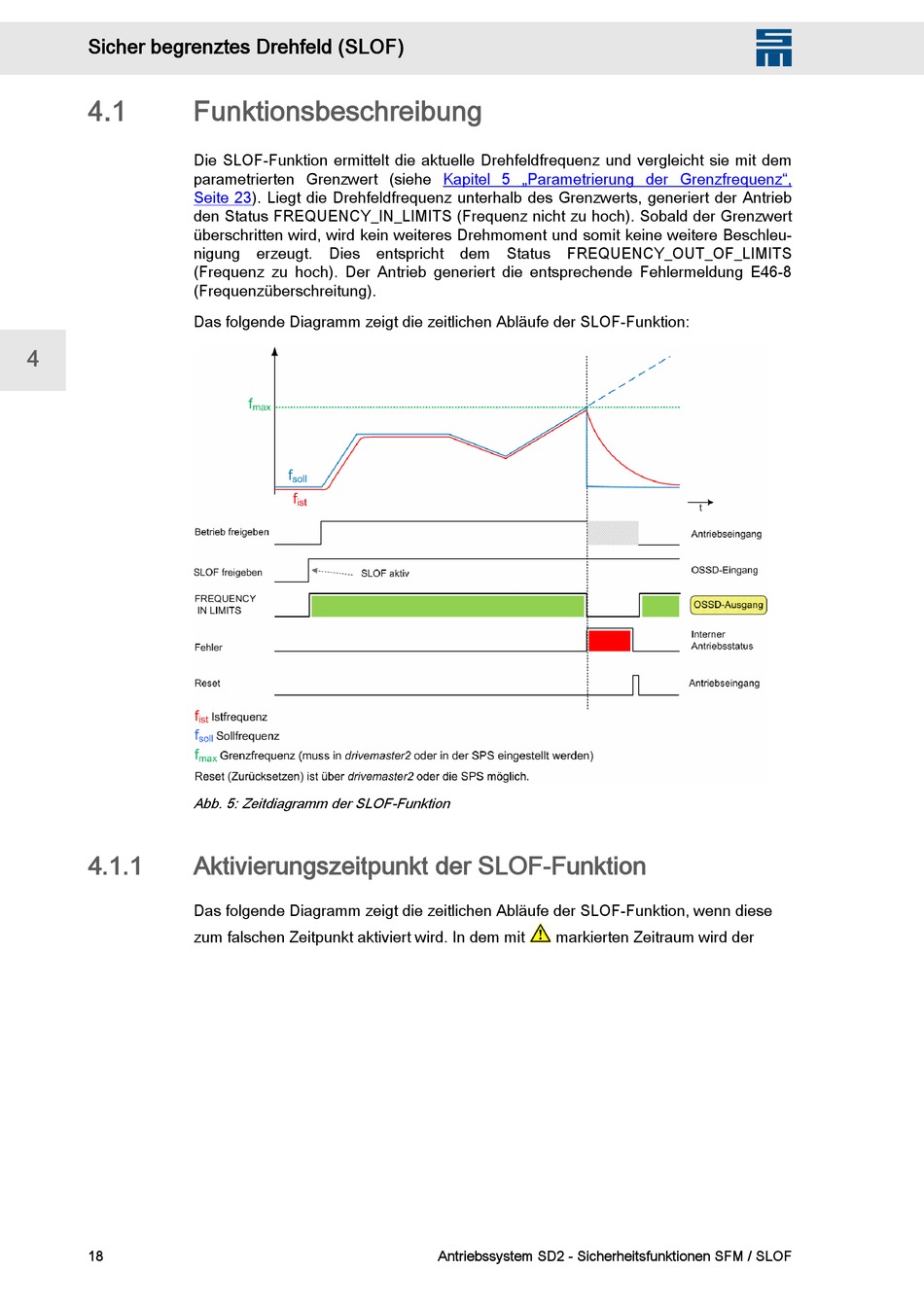

Das folgende Diagramm zeigt die zeitlichen Abläufe der SLOF-Funktion:
4
Abb. 5: Zeitdiagramm der SLOF-Funktion
4.1.1

Aktivierungszeitpunkt der SLOF-Funktion

Das folgende Diagramm zeigt die zeitlichen Abläufe der SLOF-Funktion, wenn diese
zum falschen Zeitpunkt aktiviert wird. In dem mit
18
23). Liegt die Drehfeldfrequenz unterhalb des Grenzwerts, generiert der Antrieb
erzeugt. Dies entspricht
Kapitel 5 „Parametrierung der Grenzfrequenz",
dem Status FREQUENCY_OUT_OF_LIMITS
markierten Zeitraum wird der
