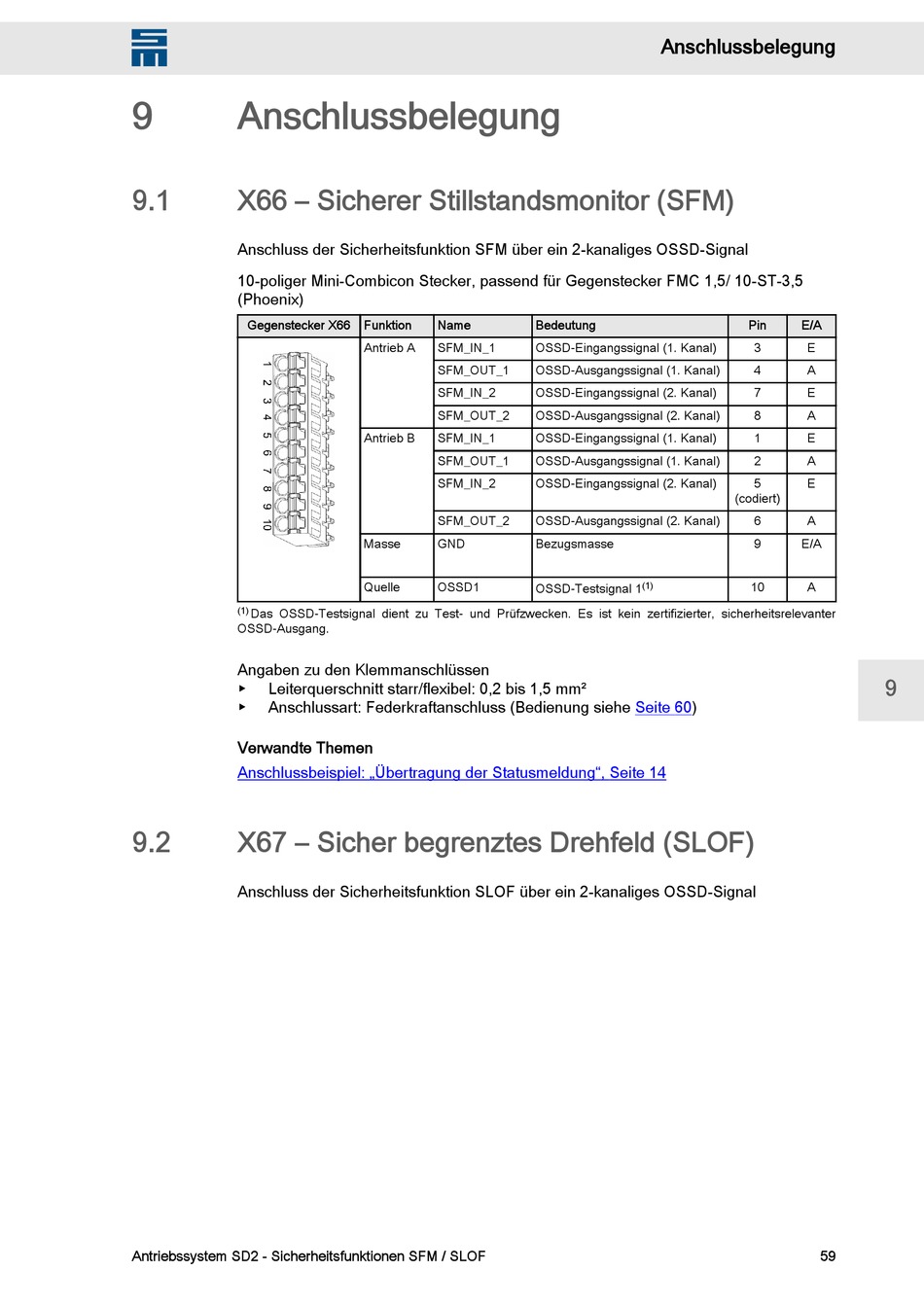

Anschlussbelegung

9.1 X66 – Sicherer Stillstandsmonitor (SFM)
Anschluss der Sicherheitsfunktion SFM über ein 2-kanaliges OSSD-Signal
10-poliger Mini-Combicon Stecker, passend für Gegenstecker FMC 1,5/ 10-ST-3,5
(Phoenix)
Gegenstecker X66
(1)
Das OSSD-Testsignal dient zu Test- und Prüfzwecken. Es ist kein zertifizierter, sicherheitsrelevanter
OSSD-Ausgang.
Angaben zu den Klemmanschlüssen
▶ Leiterquerschnitt starr/flexibel: 0,2 bis 1,5 mm²
▶ Anschlussart: Federkraftanschluss (Bedienung siehe
Verwandte Themen
Anschlussbeispiel: „Übertragung der Statusmeldung", Seite 14
9.2 X67 – Sicher begrenztes Drehfeld (SLOF)
Anschluss der Sicherheitsfunktion SLOF über ein 2-kanaliges OSSD-Signal
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
Funktion Name Bedeutung
Antrieb A SFM_IN_1 OSSD-Eingangssignal (1. Kanal)
SFM_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SFM_IN_2 OSSD-Eingangssignal (2. Kanal)
SFM_OUT_2 OSSD-Ausgangssignal (2. Kanal)
Antrieb B SFM_IN_1 OSSD-Eingangssignal (1. Kanal)
SFM_OUT_1 OSSD-Ausgangssignal (1. Kanal)
SFM_IN_2 OSSD-Eingangssignal (2. Kanal)
SFM_OUT_2 OSSD-Ausgangssignal (2. Kanal)
Masse GND Bezugsmasse
Quelle OSSD1
OSSD-Testsignal 1

Anschlussbelegung

Pin E/A
3 E
4 A
7 E
8 A
1 E
2 A
5 E
(codiert)
6 A
9 E/A
10 A
(1)
Seite 60)
