Status FREQUENCY_IN_LIMITS ausgegeben, obwohl die Istfrequenz des Motors
höher als der parametrierte Grenzwert ist:

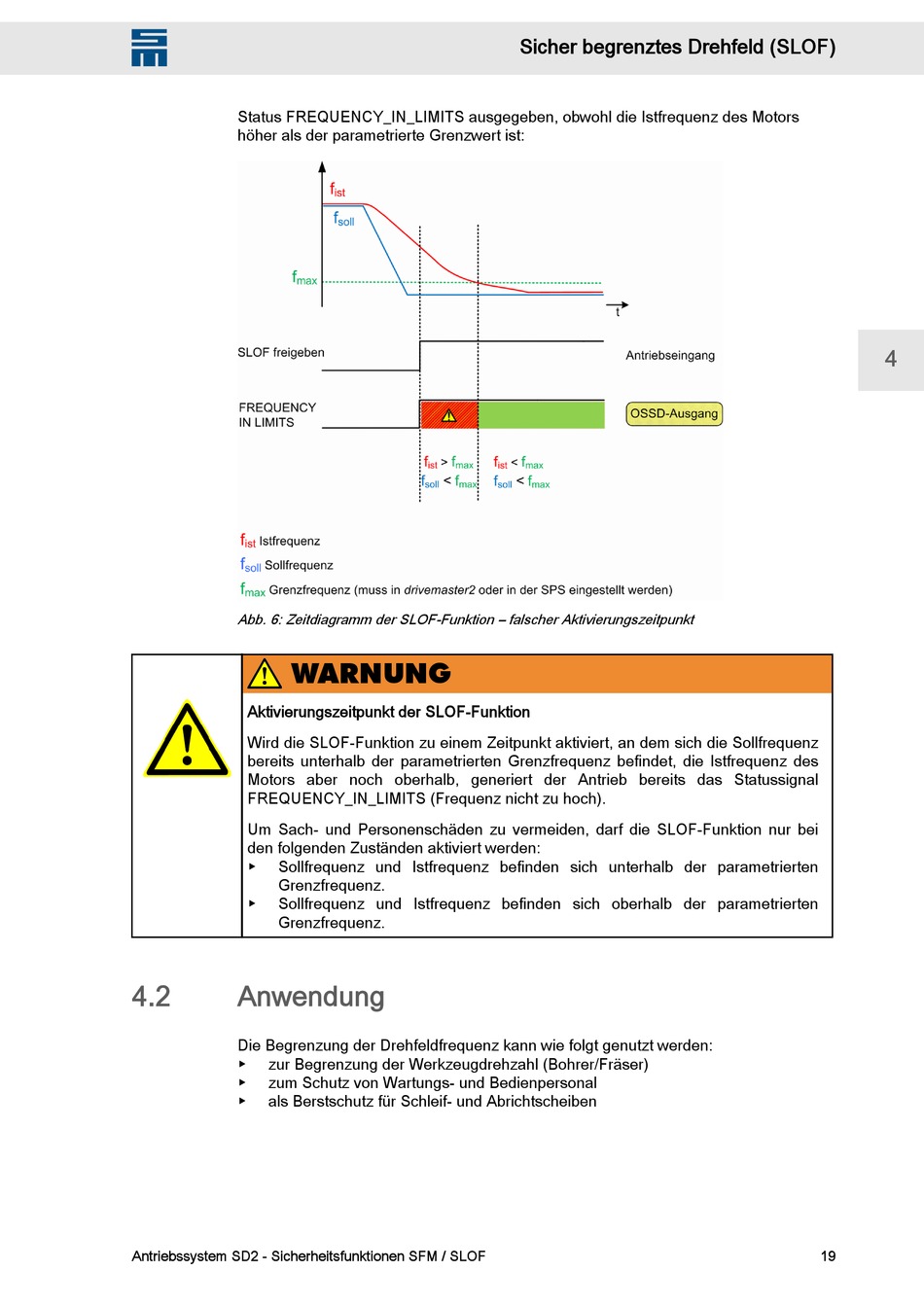

Abb. 6: Zeitdiagramm der SLOF-Funktion – falscher Aktivierungszeitpunkt
WARNUNG
Aktivierungszeitpunkt der SLOF-Funktion
Wird die SLOF-Funktion zu einem Zeitpunkt aktiviert, an dem sich die Sollfrequenz
bereits unterhalb der parametrierten Grenzfrequenz befindet, die Istfrequenz des
Motors aber noch oberhalb, generiert der Antrieb bereits das Statussignal
FREQUENCY_IN_LIMITS (Frequenz nicht zu hoch).
Um Sach- und Personenschäden zu vermeiden, darf die SLOF-Funktion nur bei
den folgenden Zuständen aktiviert werden:
▶ Sollfrequenz und Istfrequenz befinden sich unterhalb der parametrierten
Grenzfrequenz.
▶ Sollfrequenz und Istfrequenz befinden sich oberhalb der parametrierten
Grenzfrequenz.
4.2

Anwendung

Die Begrenzung der Drehfeldfrequenz kann wie folgt genutzt werden:
▶ zur Begrenzung der Werkzeugdrehzahl (Bohrer/Fräser)
▶ zum Schutz von Wartungs- und Bedienpersonal
▶ als Berstschutz für Schleif- und Abrichtscheiben
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
Sicher begrenztes Drehfeld (SLOF)
